Чудо-вилы — это инструмент, используемый для садоводства. Это неинверсионный, аэрирующий инструмент, который означает, что он открывает почву, но не переворачивает ее. Широкая вилка впускает воздух и воду в почву и способствует биологической жизни в почве, которая в верхних нескольких дюймах состоит в основном из аэробных организмов. Был проведен ряд исследований, посвященных важности микроорганизмов, которые живут в почве.

Моя цель состояла в том, чтобы изготовить спиноразгрузочные вилы из лома материалов и предметов, которые у меня уже были.
Этот агрегат для огорода весит около 8 кг.

Шаг 1: Материалы

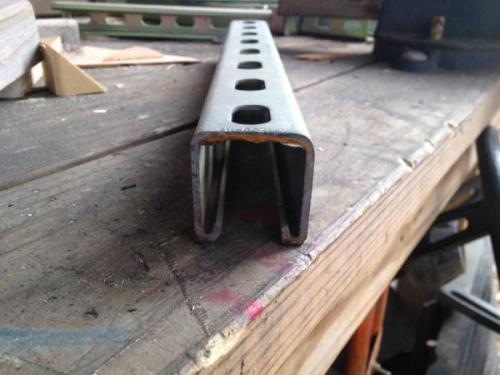

Металлический каркасный канал

Плоские стальные прутки 2×4 x 60 дюймов (2)

Приспособление для монтажа

Используются следующие инструменты :

Угловая шлифовальная машина (отрезные, полировальные и шлифовальные круги)
Ножовочная пила
Тиски

Оборудование для обеспечения безопасности : кожаные перчатки , защита очков, маска для сварщиков, соответствующая одежда

Шаг 2:

Я вырезал 22-дюймовую (56 см) секцию с помощью пилы. Я хотел, чтобы ступенька была достаточно широкой, чтобы поместиться между ручками.
Далее я отметил, где я должен разместить пять зубцов. Я разнес их на 5,5 (14 см) друг от друга.

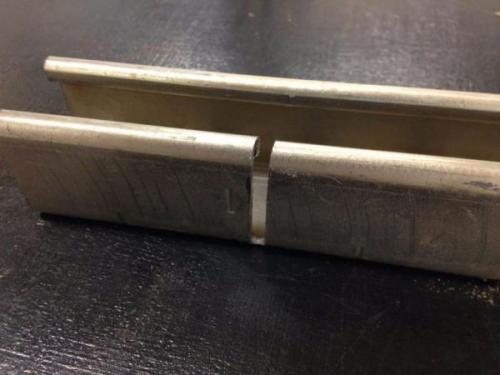

Наконец, я вырезал пять выемок, достаточно широких для того, чтобы каждый из зубцов мог пройти.
* Пять зубцов — это хорошее число для моих нужд. Более пяти будет лучше для установленных садовых грядок. Меньше зубцов будет более подходящим для подготовки новых грядок.

Шаг 3: Зубцы

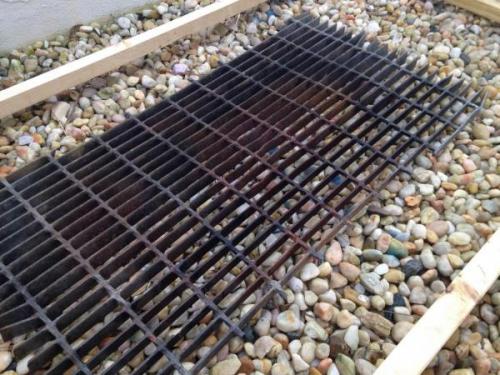

 Во-первых, я использовал угловую шлифовальную машину с режущим колесом, чтобы вырезать 15-дюймовые (38 см) секции из спасенной стальной решетки (х5).
Во-вторых,ржавчина и заусенцы были удалены с помощью шлифовального круга.

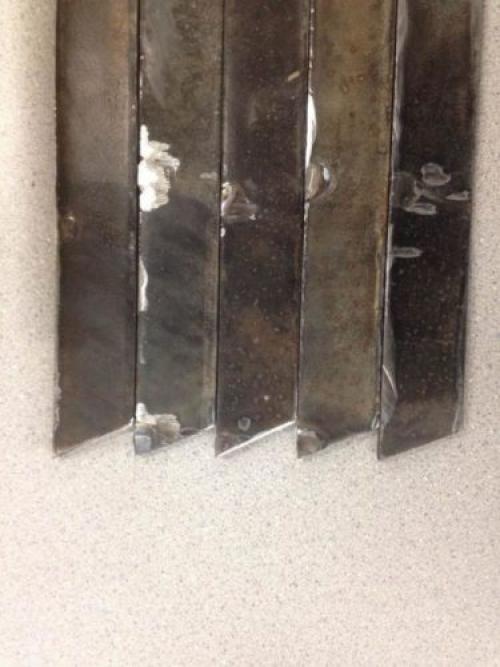

Затем я набросал и вырезал острие, похожее на нож, на нижнем конце зуба.
Наконец, верхний конец зуба был обрезан под углом 30 градусов. Угловые пальцы предназначены для уменьшения нагрузки на нижнюю часть спины пользователя.
Затем я набросал и вырезал острие, похожее на нож, на нижнем конце зуба.
Наконец, верхний конец зуба был обрезан под углом 30 градусов. Угловые пальцы предназначены для уменьшения нагрузки на нижнюю часть спины пользователя.
Затем я набросал и вырезал острие, похожее на нож, на нижнем конце зуба.
Наконец, верхний конец зуба был обрезан под углом 30 градусов. Угловые пальцы предназначены для уменьшения нагрузки на нижнюю часть спины пользователя.
Угловые пальцы предназначены для уменьшения нагрузки на нижнюю часть спины пользователя.
Угловые пальцы предназначены для уменьшения нагрузки на нижнюю часть спины пользователя.

Чудо вилы своими руками. Чудо лопата для копки земли своими руками

Чудо лопата своими руками чертежи ее вы найдете у нас в статье. Вы наверное слышали уже о таком приспособлении для дачников как чудо лопата. Если не слышали, или не совсем поняли что это рассказываем. Это такое изобретение которое призвано существенно облегчить труд на огороде. Конечно же с возрастом легче работать не становится, после работы начинает болеть спина, руки, и ноги, и хочется отдохнуть, но что если работы много, а желания или возможностей поменьше? В таких случаях на помощь и приходит чудо лопата, давайте разберемся с чертежами и сделаем ее своими руками дома.

И так, что же из себя представляет данное приспособление? Это опорная рамка к которой крепятся два рыхлителя, главный и второстепенный. Главный рыхлитель это некое подобие наконечника вил, а второстепенный рамка, с штырями, штыри эти должны проходить между наконечников вил. И также имеется опора, с помощью которой вам будет легче копать, ибо вы будете использовать лопату как рычаг, и часть усилий перейдет на эту опору.

Принцип работы лопаты для ленивых прост и гениален. Когда вы начинаете работать лопатой, вы вставляете рамку опоры в землю, таким образом фиксируя ее с помощью ноги. Далее острия похожие на виллы вгоняем в землю, а при помощи вспомогательной рамки поднимающаяся земля сама разбивается на мелкие грудки. И таким образом мы продвигаемся по участку все дальше и дальше, не затрачивая особых усилий.

Какие же еще преимущества вы испытаете при работе с такой ленивой лопатой.

• Вам не нужно нагибаться, что существенно снимает напряжение со спины.
• Не требуется применять силу, чтобы поднять грунт на штыке лопаты, так как она стоит на опоре.
• Не нужно разбивать крупные куски земли, этим займется дополнительная рамка.
• Широкая линия лопаты позволяет быстрее вскопать участок.

Чудо лопата фото

Конечно же, купить такую лопату для ленивых можно в магазине, она будет стоять дороже нежели обычная, оно и понятно. Поэтому если вы умеете работать со сварочным аппаратом, или имеете знакомых или друзей, которые вам могут помочь, попробуйте сделать чудо лопату своими руками, чертежи мы вам предоставим.

Как сделать чудо лопату своими руками

1. Пилка для метала.
2. Дрель для метала.
3. Сварка.
4. Стальной каркас или труб, уголок.
5. Арматура.
6. Металлический черенок.

• Первым делом нужно выгнуть уголок, или трубу, чтобы сделать раму для опоры. Выгнуть нужно буквой П. Ножки должны быть длиной около 80 сантиметров, а перекладина около 38 сантиметров.
• Теперь нужно сделать планку которая будет стоять поперек. В этой планке каждые пять сантиметров с помощью дрели нужно сверлить отверстия,и в них монтируем арматурины, примерно в 20 сантиметров в длину, и с помощью сварочного аппарата нужно их приварить.
• Теперь нужно сделать главный рыхлитель, для этого нам нужна труба которая будет меньше поперечной на 5 сантиметров, и также как и в прошлом случае, сверлим дырки и вставляем в них арматуру.
• Теперь нам нужно сделать ушки чтобы на них крепить шарниры которые будут держать конструкцию, сделать ее мы сможем из трубы.

Такая конструкция будет надежной, но не следует во все работы бросаться с чудо лопатой, иначе вы сможете ее сломать, не стоит вспахивать слишком сухой грунт, поберегите инструмент и он вам отплатит долгой службой. Далее предлагаем вашему вниманию обещанные чертежи чудо лопаты которую вы сделаете своими руками .

Чудо лопата для перекопки земли. Лопата рыхлитель для земли: купить, цена, отзывы, видео

Чудо лопата – одно из приспособлений для копки земли, которое позволяет снизить трудозатраты, одновременно повысив качество работы. Обработка земельного участка вручную часто представляет собой изнурительный процесс, занимающий достаточно много времени. Справиться с задачей легче и быстрее поможет современный инструмент, сочетающий копание, рыхление и разбивание комьев грунта.

Чудо лопата выпускается несколькими производителями в различных модификациях уже не один год. Она представляет собой комбинированное приспособление, позволяющее решить сразу несколько задач при работе на земле. Такой новаторский инструмент был сразу же по достоинству оценен дачниками, и стал отличным приобретением для многих подсобных хозяйств.

Зачем нужен чудо инвентарь

Чудо лопата для копки обеспечивает качественное рыхление, разбивание крупных комьев земли за счет особенности устройства и качественных материалов, используемых для ее изготовления. При отсутствии культиваторов для решения задачи применяются обычные лопаты, тяпки, грабли. При таком подходе обработка одного земельного участка происходит в несколько этапов с чередованием инструмента.

ЗАКАЗАТЬ культиватор Торнадо

Если купить модернизированный чудо инструмент для работы на земле, процесс пойдет быстрее, легче. Налицо – экономия времени, так как потребуется только однократная обработка участка, причем с меньшими трудозатратами.

Поднимая и разбивая пласт почвы глубиной около 0,2 м, чудо лопата производит качественное вспахивание. Это позволяет обрабатывать участки различного размера, в том числе со сложным неидеальным рельефом и плотным грунтом.

Достоинства чудо инструмента:

• относительно небольшой размер;
• не требуется топливо;
• очевидное удобство хранения;
• минимизация трудозатрат;
• снижение времени на обработку участка;
• доступная стоимость;
• качественное вспахивание с разбиванием крупных комьев земли;
• устранение сорных трав с корнями;
• возможность пользоваться инструментом при сложном рельефе местности;
• большинство моделей подходят для обработки даже плотного неподготовленного грунта;
• простота использования;
• надежность;
• длительный срок службы;
• заменяет собой несколько инструментов;
• возможность покупки в интернет магазине, даже с доставкой.

К сведению! При работе с чудо лопатой необходимо стоять в полный рост.

Особенности устройства

Для огорода необходим надежный инструмент, который выдержит нагрузку и сохранит функциональность в течение длительного времени. Производители чудо лопаты рыхлителя учитывают все особенности условий эксплуатации приспособления.

ЗАКАЗАТЬ культиватор Торнадо

Чудо лопата состоит из удобного черенка, а также рабочей металлической насадки, которая в свою очередь включает такие элементы:

• система вил для копания и рыхления;
• упор для устойчивости;
• крепежи.

Вилы организованы таким образом, чтобы обеспечивать встречное движение и замыкание. При этом ком земли поднимается и разбивается. Упоры и древко обеспечивают удобство использования.

Совет! Приспособление должно быть не только надежное, но и удобное.

Все разновидности чудо лопат

Где купить чудо лопату? Это – популярный товар, который можно приобрести не только в магазинах таких крупных городах, как Москва, Новосибирск, СПБ, Екатеринбург, Киров или Нижний Новгород. Также можно заказать инвентарь через интернет магазины, которые поставляют товары по всей стране.

Стоимость супер чудо лопаты колеблется. Сколько стоит инвентарь, зависит от производителя, конкретной модели и периода действия акционных предложений. Ценовой минимум начинается до 1 200 рублей в зависимости от модели.

Поставляется товар в разобранном виде.

ЗАКАЗАТЬ культиватор Торнадо

В помощь огороднику подойдет один из популярных вариантов:

• чудо лопата Пахарь;
• чудо лопата Землекоп;
• чудо лопата Торнадо, Торнадика;
• чудо лопата рыхлитель Крот.

Совет! Также могут быть взяты на вооружение другие разновидности инвентаря для работы, даже сделанные самостоятельно.

Землекоп

Чудо лопата Землекоп имеет острые зубья, которые справляются с грунтом любой плотности. Такие модернизированные вилы позволяют перекопать огород без особых сложностей. При работе необходимо учитывать, что глубина копки зависит не только от длины зубьев, но также от прикладываемых усилий.

Землекоп-6

Под наименованием «Землекоп» выпускается несколько модификаций чудо лопат. Одни из популярных: «Землекоп-7», «Землекоп-6».

ЗАКАЗАТЬ культиватор Торнадо

Шестая модель имеет следующие характеристики:

• 6 зубьев;
• ширина обработки за один проход – примерно 0,48 м;
• рабочий размер – 49х54х15 см;
• глубина обработки – 0,25 м.

Землекоп-7:

• 7 зубьев;
• 2 ручки;
• размер – 50х57х15 см.

Землекоп-7

Оба варианта Землекопа созданы из прочного металла, имеют качественную сборку. Общий недостаток моделей – ими сложно обрабатывать утоптанную, а также целинную землю.

ЗАКАЗАТЬ культиватор Торнадо

К сведению! Производителем также выпускается чудо лопата Землекоп на ширину 62 см, с двумя ручками.

Источник: https://mdmstroyproekt.ru/stati/chudo-lopata-svoimi-rukami-chem-otlichaetsya-i-chto-mozhet

Чудо вилы чертеж. Плюсы и минусы чудо лопат

Чудо лопату можно назвать универсальным садовым инструментом. Однако, он обладает не только положительными свойствами, но и отрицательными. Приспособление имеет много плюсов:

• Благодаря такой лопате человек работает в саду или на огороде со сниженной физической нагрузкой;
• Широкий размах вил дает возможность значительно ускорить процесс обработки земельного участка любого размера;
• Работать с аппаратом легко и просто;
• С помощью чудо лопаты можно обрабатывать даже тяжелые типы грунтов;
• Высокая надежность и долговечность инструмента.

Стоит обратить внимание, также на минусы чудо лопаты:

• Для максимального результата работы с помощью данного приспособления, вес работника должен быть не менее 80 килограмм;
• В случае поломки лопаты, могут возникнуть проблемы с ремонтом;
• Данным инструментом невозможно проделать фигурную копку;
• Невозможно рыть ямы.

Тем не менее, это садовое приспособление можно использовать для обработки земель любого типа. Чудо-лопаты можно применить для рыхления и копки земли для последующей посадки овощей. Так, устройства с вилами, которые могут прокопать грунт на глубину от 15 до 25 сантиметров, можно применять для подготовки почвы для посадки некоторых овощей:

• кукурузы;
• картофеля;
• капусты и других культур.

Более нежные растения (помидоры, перец, огурцы) высаживают не семенами, а саженцами. В этом случае лунки следует копать обычной огородной лопатой. Стоит заметить, что работать чудо лопатой в саду невозможно. С ее помощью не обкопаешь деревья, не выроешь яму, поэтому работы следует проводить классической лопатой.

Важно! Данное устройство может быть эффективно в том случае, если земельный участок имеет площадь 0,5 соток и более. При небольших размерах участка лучше обрабатывать почву с помощью штыковой лопаты.

Вилы для копки земли своими руками. Изготавливаем вилы для вскапывания земли и сбора урожая

Сейчас мы изготовим своими руками 2 основных вида инструмента, которые всегда пригодятся вам на даче: классические и уборочные вилы. При необходимости первый вариант может играть роль инструмента для разбрасывания навоза, а вторым видом можно удобно собирать сено. Таким образом, незачем держать дома целую кучу инвентаря. Приступим к работе.

Шаг 1 Делаем рога.

Металлическую часть лучше покупать на рынке, так как делать своими руками достаточно тяжело. Тем не менее, это возможно. Для начала надо найти хорошую стальную проволоку диаметром 8 мм и стальной прут диаметром 15 мм для основы. Далее   нарезаем по 35 сантиметров проволоку и отмериваем 30 сантиметров для прутика . Проволоку  затачиваем под конус на наждаке, рога должны равномерно переходить с 8 мм на 3 мм у другого края. Далее просто привариваем толстый край к прутику, наплавляя при помощи сварочного инвертора широкий слой металла.

Шаг 2 Изготавливаем крепление.

Берем трубу диаметром 45мм, отрезаем от нее 10 сантиметров, привариваем  к стальному прутику. Можно сделать усиление по лицевой стороне – наварить стальной прут.

Шаг 3 Отделка черенка.

Саму заготовку проще будет купить в строительном магазине или на базаре. Лучше отдавать предпочтение березе или дубу, поскольку сосна имеет слабые прочностные показатели. Также следует учесть, что вилы копальные должны иметь солидный запас прочности, чтобы можно было перекапывать твердую землю осенью. Березовый черенок отшлифовываем сначала крупнозернистой наждачной бумагой, потом мелкозернистой. Далее необходимо покрыть заготовку морилкой, подождать, пока она высохнет и нанести слой лака. Его пойдет очень мало, так как морилка уже хорошенько  напитала древесину.

Шаг 4 Закрепление черенка в посадочном месте.
