Приспособления для перекопки огорода своими руками. Чудо-лопата своими руками
Один из самых популярных новаторских инструментов для перекопки – чудо-лопата, которая состоит из сдвоенных вил: одни стационарные, другие подвижные. Мобильные вилы поднимают грунт и продавливают его через зубья стационарных. Грунт разрыхляется на глубину 20-25 см.
Предлагаем вам чертежи устройства: оно несложное. Участница нашего портала, которая раньше видела сварочные аппараты только в магазинах, успешно сварила себе такую чудо-лопату сама.
Чудо вилы своими руками. Особенности и варианты конструкций
Чудо-лопата представляет собой удобное приспособление для копки земли, которое можно сделать своими руками. Прибор позволяет не только вскапывать грунт, но и рыхлить его. Это значительно экономит силы, поскольку при работе обычной лопатой приходится периодически разбивать крупные комья земли.
Принцип работы
Чудо-лопата для копки представляет собой рыхлитель, состоящий из двух вил:
- Рабочие (основные) втыкаются в землю под нажимом ноги. Они подвижны, поэтому могут входить в грунт под любым углом.
- Вилы переднего упора неподвижны, идут параллельно поверхности. Они производят дополнительное рыхление, благодаря чему земля измельчается, становится одинаковой плотности и хорошо насыщается кислородом.
Корпус представляет собой металлическую рамку с передним и задним упором, которые контактируют непосредственно с поверхностью грунта. Основные вилы снабжены рычажным механизмом, что при копке позволяет надавливать на них под удобным углом и затем вытаскивать из почвы.
Принципиальная схема чудо-лопаты для копки позволит без труда сделать ее своими руками
Благодаря наличию двух вил прибор наряду с основной задачей выполняет и ряд других функций:
- Рыхление почвы, насыщение ее кислородом.
- Разбивание комьев.
- Удаление корней сорняков.
- Копка разных корнеплодов – картофеля, свеклы, моркови и других.
Описанная конструкция не является единственной. Существует несколько разновидностей аппарата, наиболее распространенные – это рыхлитель без переднего упора, копалка и легкокоп.
Рыхлитель без переднего упора
Конструкция полностью совпадает с вышеописанной, но в ней отсутствует передний упор. С одной стороны, он дает надежность при работе – инструмент при копке хорошо ложится на землю, поэтому остается только нажать ногой и воткнуть вилы в землю. С другой стороны, благодаря отсутствию переднего упора конструкция становится заметно легче.
Чудо-лопата без переднего упора менее устойчива при копке, но не такая громоздкая и тяжелая, как базовая
Копалка
Копалка – еще одна «облегченная» версия. Это вилы с широким интервалом, которые соединены с корпусом. Нажимая на них, можно взрыхлить почву, но не настолько мелко.
Копалка – упрощенный вариант чудо-лопаты
У такой конструкции есть свою плюс – с помощью болтов можно поднять или опустить главную ось на любую высоту, ориентируясь на рост конкретного человека.
Упор подвижный, поскольку лопата не жестко соединена с корпусом. Поэтому сначала на нее надавливают, а после того, как штыри войдут в грунт – выворачивают. Такой аппарат подойдет для копки легких почв, например, супесчаных или суглинистых. Но для тяжелого, комковатого грунта он не годится – в этом случае лучше использовать классическую конструкцию с передним и задним упором.
Легкокоп

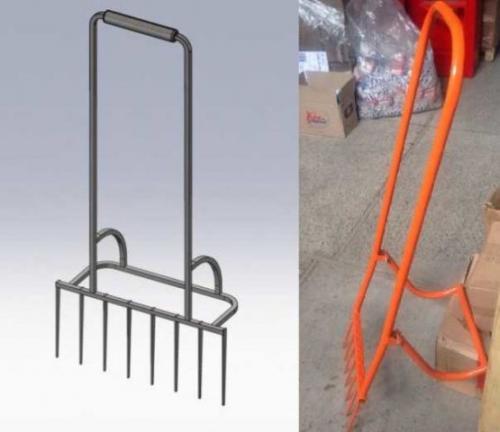

Легкокоп – наиболее простой вариант чудо-лопаты. Конструкция отличается более легким округлым упором. При этом регулировать высоту ручки не получится, поэтому при изготовлении нужно сразу ориентироваться на рост. Аппарат менее габаритный и довольно легкий, но его устойчивость (по сравнению с базовой конструкцией) меньше.
Легкокоп подойдет для работы на неглинистых почвах
С удлиненными и укороченными штыками
Во время составления чертежей особое внимание уделяют длине штырей чудо-лопаты для копки. Она зависит от плотности земли:
- 10–15 см – для рыхлых песчаных почв, которые легко поддаются копке и рыхлению. Такой инструмент называют «Пахарь»;
- 15–20 см: универсальные лопаты для копки грунта средней плотности (суглинки);
- 25 см и более – для тяжелых, каменистых (глинистых составов). Такой инструмент называют «Крот».
«Пахарь», «Крот» и универсальную лопату можно сделать любой конструкции: классической, без переднего упора, в виде легкокопа и других. Они отличаются только длиной штырей, а во всех остальных моментах – полностью совпадают.
Чудо лопата своими руками. Пошаговая инструкция по сборке
Изготовление чудо-лопаты дело очень интересное и ответственное, так как от качества вашей сборки будет зависеть усилие, которое необходимо будет оказывать при работе с инструментом. Придерживайтесь инструкции, чтобы ваше творение радовало вас еще не один год.
Шаг 1 Делаем рамку.
Первым делом собираем ее в кучу. Если у нас будет квадратный профиль, тогда можно обойтись без усилений, просто свариваем его. В случае, если вы взяли на «вооружение» коляску, тогда нужно будет в углах сделать косые распорки из металлической полосы или квадратной профилированной трубы. Достаточно будет установить 8-10 сантиметровые вставки, чтобы они распределяли давление, оказываемое на рамку при копании.
Шаг 2 Изготавливаем рычажный механизм.
Здесь нам понадобится П-образное крепление от колес стиральной машинки. Привариваем его вверх «тормашками» к рамке, сверлимв боковинах ровно по центру отверстие на 8 мм, можно 10 мм, чтобы наша супер лопата была прочной. Точно такое же крепление увариваем к держателю черенка, снова сверлим отверстия на 10 мм напротив. Теперь подводим 2 крепления так, чтобы 4 отверстия были в один ряд, забиваем ось на 10 мм внутрь. У нас получится рычажный механизм с усилием примерно ½. Этого будет вполне достаточно для работы в палисаднике и на огороде даже при плотной сухой почве. Можно дополнительно усилить боковины пластиной металла, но это лишнее – в большинстве случаев с лихвой хватает такого крепления.
Шаг 3 Привариваем противорежущие.
Схема чудо-лопаты подразумевает использование косых противорежущих, направленных под углом 450к земле. Такая схема позволяет значительно уменьшить усилие при разбивании комков земли. Можно установить их горизонтально, но при сильно плотной почве они могут загибаться вверх, поэтому экспериментировать ради красивого внешнего вида инструмента не стоит.
Шаг 4 Привариваем заднюю опору.
Актуальность ее нахождения на инструменте вообще стоит подставить под сомнение, так как ее основная роль – выравнивание глубины рыхления, что можно сделать легко «на глаз». Но, коль нам нужна качественная чудо лопата своими руками, чертежи менять здесь не будем. Привариваем Т-образное крепление посредине рамки сзади – ограничитель готов.
Шаг 5 Изготавливаем черенок.
Сильно заморачивать голову не стоит над этой операцией. Покупаем самый простой сосновый черенок и надеемся, что он не прикажет долго жить. Сломался – покупаем новый и снова работаем. Можно попробовать купить дубовый черенок или из лиственницы без сучков, но его цена в 10 раз дороже, а вот прочность – уж как повезет.
Теперь у нас почти сделана лопата для ленивых своими руками. Осталось только окрасить ее в опрятный цвет, чтобы от нового инструмента ее отличали только оригинальные детали.
Легкокоп своими руками: чертежи. Чудо лопата для копки земли своими руками
Чудо лопата своими руками чертежи ее вы найдете у нас в статье. Вы наверное слышали уже о таком приспособлении для дачников как чудо лопата. Если не слышали, или не совсем поняли что это рассказываем. Это такое изобретение которое призвано существенно облегчить труд на огороде. Конечно же с возрастом легче работать не становится, после работы начинает болеть спина, руки, и ноги, и хочется отдохнуть, но что если работы много, а желания или возможностей поменьше? В таких случаях на помощь и приходит чудо лопата, давайте разберемся с чертежами и сделаем ее своими руками дома.
И так, что же из себя представляет данное приспособление? Это опорная рамка к которой крепятся два рыхлителя, главный и второстепенный. Главный рыхлитель это некое подобие наконечника вил, а второстепенный рамка, с штырями, штыри эти должны проходить между наконечников вил. И также имеется опора, с помощью которой вам будет легче копать, ибо вы будете использовать лопату как рычаг, и часть усилий перейдет на эту опору.
Принцип работы лопаты для ленивых прост и гениален. Когда вы начинаете работать лопатой, вы вставляете рамку опоры в землю, таким образом фиксируя ее с помощью ноги. Далее острия похожие на виллы вгоняем в землю, а при помощи вспомогательной рамки поднимающаяся земля сама разбивается на мелкие грудки. И таким образом мы продвигаемся по участку все дальше и дальше, не затрачивая особых усилий.
Какие же еще преимущества вы испытаете при работе с такой ленивой лопатой.
- Вам не нужно нагибаться, что существенно снимает напряжение со спины.
- Не требуется применять силу, чтобы поднять грунт на штыке лопаты, так как она стоит на опоре.
- Не нужно разбивать крупные куски земли, этим займется дополнительная рамка.
- Широкая линия лопаты позволяет быстрее вскопать участок.
Чудо лопата фото
Конечно же, купить такую лопату для ленивых можно в магазине, она будет стоять дороже нежели обычная, оно и понятно. Поэтому если вы умеете работать со сварочным аппаратом, или имеете знакомых или друзей, которые вам могут помочь, попробуйте сделать чудо лопату своими руками, чертежи мы вам предоставим.
Как сделать чудо лопату своими руками
- Пилка для метала.
- Дрель для метала.
- Сварка.
- Стальной каркас или труб, уголок.
- Арматура.
- Металлический черенок.
- Первым делом нужно выгнуть уголок, или трубу, чтобы сделать раму для опоры. Выгнуть нужно буквой П. Ножки должны быть длиной около 80 сантиметров, а перекладина около 38 сантиметров.
- Теперь нужно сделать планку которая будет стоять поперек. В этой планке каждые пять сантиметров с помощью дрели нужно сверлить отверстия,и в них монтируем арматурины, примерно в 20 сантиметров в длину, и с помощью сварочного аппарата нужно их приварить.
- Теперь нужно сделать главный рыхлитель, для этого нам нужна труба которая будет меньше поперечной на 5 сантиметров, и также как и в прошлом случае, сверлим дырки и вставляем в них арматуру.
- Теперь нам нужно сделать ушки чтобы на них крепить шарниры которые будут держать конструкцию, сделать ее мы сможем из трубы.
Такая конструкция будет надежной, но не следует во все работы бросаться с чудо лопатой, иначе вы сможете ее сломать, не стоит вспахивать слишком сухой грунт, поберегите инструмент и он вам отплатит долгой службой. Далее предлагаем вашему вниманию обещанные чертежи чудо лопаты которую вы сделаете своими руками .
Лопата для ленивых своими руками
Статья не совсем по сезону, но надеюсь будет полезной для тех, кто не только любит повозится на своём дачном участке, но и своими руками сделать что то новое себе в помощь.
Эту самоделку — лопату, у нас в Казахстане называют «лопата для ленивых», откуда пошло такое название наверняка уже никто не вспомнит. Я лично пользуюсь ей уже более 10 лет, и весной, два участка под картошку вскапываю только этой лопатой.
Разницу с обычной лопатой я почувствовал сразу, как только её собрал и попробовал в деле, без всяких усилий вскопал все участки, я уже не говорю о том, что скорость работы повышается в несколько раз за счёт ширины захвата, она составляет 60см.
Такая самодельная лопата будет очень к стати людям пенсионного возраста, но особенно полезна тем, у кого больная спина ( к сожалению не по наслышке знаю что это такое, сам перенёс операцию на позвоночнике).
Вот «чертеж» с размерами лопаты, тут все понятно
Для сборки ленивой лопаты нам нужны будут:
— трубки на 15мм,
— «болгарка»,
— прут на 8-10мм из высокоуглеродистой стали,
— сварочный аппарат,
— ну и естественно ваше желание.
Из всего перечисленного самым дефицитным наверно будет прут, у нас в шахте он идёт в трубах проветривания, а заменить его можно зубьями с обыкновенных вил.
Как работать с лопатой, показал в ролике, только прошу сильно не критиковать, была уже середина лета и меня попросили снять ролик на эту тему.
Поверьте мне на слово, каждую весну я с такой же лёгкостью перекапываю все участки.
Чудо вилы чертеж. Конструкции
Кроме того варианта, что показан выше (под названием «Торнадо», «Землекоп» или «Пахарь»), есть еще несколько вариантов конструкций чудо-лопаты под разными названиями.

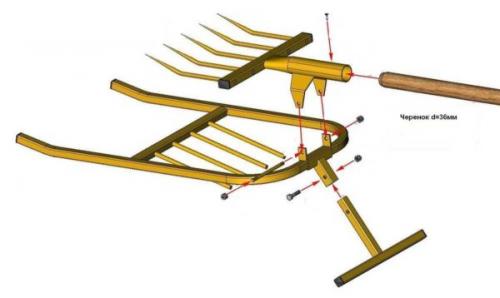

Сборочный чертеж чудо-лопаты

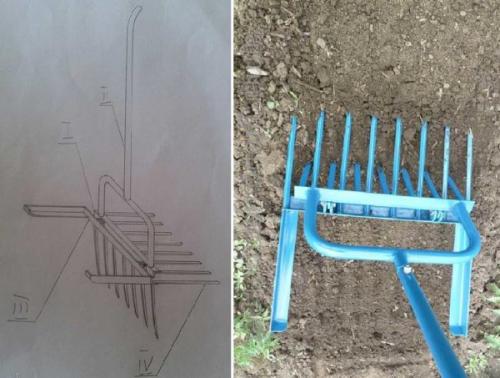

Рыхлитель почвы без переднего упора
Эта конструкция также имеет рабочие и опорные вилы, но не имеет переднего упора. Потому она менее громоздкая, чуть меньше весит. Но передний упор дает повышенную устойчивость при работе. А вес при перетаскивании не так уж важен.
Ручка приделана к рабочим вилам, задний упор приварен к гребенке вторых вил. Обе эти конструкции подвижно соединены между собой (можно использовать даже дверные петли).

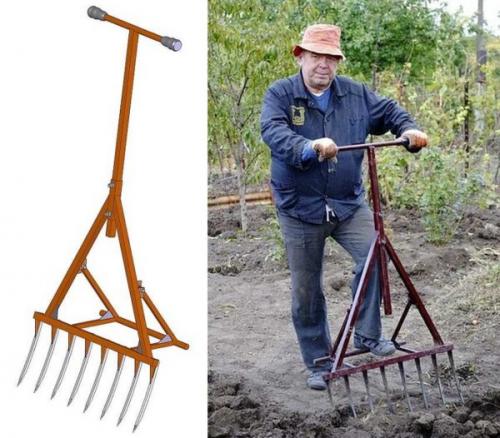

Рыхлитель чудо лопата для легкой обработки земли
На фото одна из реализаций, которая сделана на основе уголка и круглой трубы. При работе загоняют штыри в землю нажав на перекладину, а не на упор, как в большинстве моделей.
Копалка
Вариант под названием «Копалка» — это по сути широкие вилы с упором для более легкого выворачивания и высокой мощной ручкой.
Чудо лопата «Копалка»
Особенность этой конструкции в упоре и регулируемой ручке. Она фиксируется двумя болтами, подбирается под рост работающего человека.
Упор не стационарный, а подвижный. Он закреплен на раме. При погружении штырей в грунт на него надавливают ногой, потом не снимая ногу, выворачивают нажимая на ручку вилы из земли.

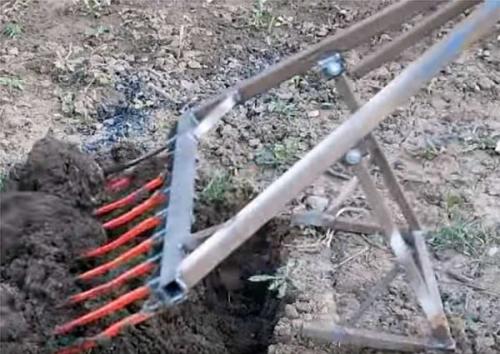

Копалка в действии
Физическая нагрузка при работе невысокая, работа продвигается быстро. Но эта чудо-лопата не пойдет для жестких и комковатых почв: она не дробит почву. Она под собственным весом проминается через вилы. Но подобное возможно только на рыхлых грунтах. На глине или черноземе лучше иметь вторую гребенку со штырями.
Как сделать чудо-копалку смотрите в следующем
Легкокоп

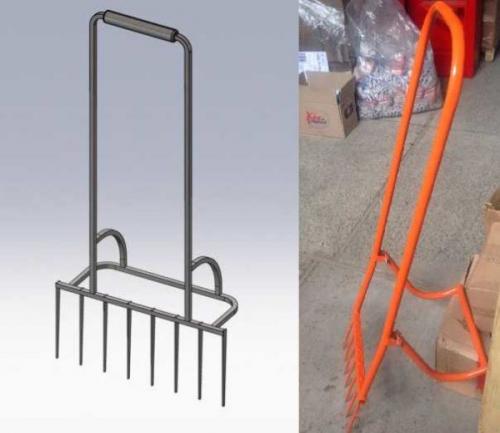

Эта конструкция чудо-лопаты немного отличается от предыдущей. Упоры в ней округлые, ручка дугообразная, но основа конструкции такая же. Некоторый недостаток — нет возможности регулировать ручку, а в остальном все также — подвижный упор и рабочие вилы.
Два варианта под названием «Легкокоп». Наиболее простой рыхлитель для огорода, сада и дачи
Лучше эта вариация или хуже сказать сложно. Можно было бы оценить только сравнив работу обоих экземпляров на одном участке.
Если вы посмотрите следующее видео, увидите, что копать подобной чудо-лопатой можно не только рыхлые почвы, но и тяжелые. И второе, на что можно обратить внимание — все-таки для такого грунта лучше иметь вторую гребенку штырей, об которую можно раздробить вывернутые комья.
Как быстро вскопать огород. Ваша спина скажет спасибо: обзор культиватора «Торнадика», или Как вскопать огород без лопаты
Как вскопать огород быстро и легко? Эта фантастическая и недорогая штука поможет. А еще молниеносно выкопать аккуратную яму под столб или саженец, или с минимумом усилий выкорчевать любой сорняк с самым длинным корнем. Возрадуйся, дачник, с момента изобретения мотоблока ты не встречал такой подмоги! А вы, пырей, одуван и свинорой, трепещите!
Ввиду простоты устройства обзор культиватора будет реально короткий. Стоило, конечно, опубликовать обзор до майских праздников, сейчас-то многие уже перекопали все, что нужно перекопать. Но, лучше поздно чем никогда.
Упаковка и внешний вид
Уверен, что в силу простоты и очевидности конструкции, культиватор делают разные производители и упаковка будет разной. В моем случае она была такая.
Сам культиватор на 100% иллюстрирует принцип «все гениальное — просто» . По конструкции и принципу работы «Торнадика» здорово напоминает штопор.
Все, что вам нужно сделать это соединить парой комплектных болтиков ручку, среднюю часть и низ со «штопором».
Средняя часть позволяет регулировать высоту культиватора от 80см до 1м. Тут лишь нужно вставить болтик в соответствующее отверстие в средней трубке. В принципе, при желании (если вам, например, надо копать глубокие ямки), можно и увеличить длину, найдя другую трубку схожего диаметра. Но для всех обыденных целей хватит и той, что есть.
На ручку надеваются противоскользящие поролоновые «рукава». В моем случае надевались они туго и неудобно. Это вообще единственное плохое что я могу сказать о культиваторе. В итоге, как видите, их просто нет. Скорее всего, я просто разрежу их вдоль, промажу ручку клеем и посажу на них этот поролон.

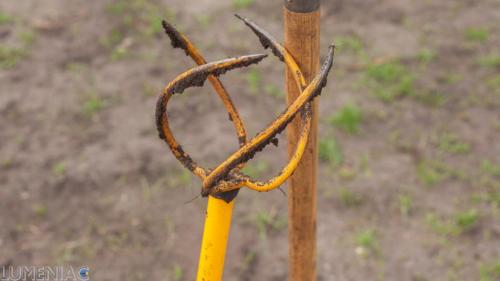

Нижняя часть состоит из этаких заострённых спиральных металлических щупалец, которые напоминают мне о какой-то разновидности зергов.
Добавить к этому особо и нечего, конструкция предельно проста и добавлять что-то еще означало бы просто насыщать обзор водой.
Как работает культиватор «Tornadica»
Думаю что тут все самоочевидно.
Вы просто вкручиваетесь в землю и поднимаете ее комом. А дальше или высыпаете в тележку, или отправляете обратно на грядку. Ну а если надо выкорчевать сорняк, то просто вкручиваетесь, достаете сорняк сразу целиком и разбиваете этот кусок, обнажая корни. Остается лишь подобрать сорняк и выкинуть
Обычно я стараюсь проиллюстрировать любой свой обзор как можно большим числом фотографий. Но тут все настолько просто, что я даже и на знаю что добавить. Не ждете же вы от обзора лопаты дюжины фото как она копает?
Всю прелесть работы с Торнадикой обеспечивает сочетания следующих факторов:
а) острые наконечники легко входят в землю
б) ширина ручек дает неслабый рычаг
в) когда вы поднимаете «Торнадику» с её уловом, то вы тащите ее не спиной, как лопату, а ногами. В идеале, вы стоите максимально близко и паралельно ей, при необходимости чуть-чуть приседаете, чтобы включились ноги и поднимаетесь вместе с «Торнадикой» вверх. Если речь не идет об ковре из сросшихся корней, то почти во всех случаях культиватор (вы же не целину поднимаете, а на своём участке работаете) с землей вполне можно поднять и одним руками. В любом случае, нагрузки на спину тут почти нет!
Разные нюансы:
Земля уже копанная
Например вам надо по весне перекопать огород, который вы перекапывали осенью. Тут Торнадика просто входит в грунт как горячий нож в масло, и вы, как упомянул выше, не прикладываете почти никаких усилий. Лопатой копать выходит и медленнее, и тяжелее для спины. И после какого-то возраста последний фактор становится весьма важным.
На
Грунт утрамбованный и вообще некопанный
Тут придется приложить некоторые усилия. Но, в любом случае, это не сравнимо с тем как если бы вам пришлось копать его лопатой. Количество затрачиваемых усилий будет кардинально иное.
Укатанная грунтовка перед дачей.
вот тут нагляднее
Корни
С корнями лопата справляется намного лучше. Из-за своей конструкции Торнадика с максимальной вероятностью просто обойдет корень стороной и когда вы потянете ее вверх, то она зацепит корень и тот ее остановит. Это я о корнях кустарника и толще. Обычные сорняки и травки не помеха.
