Самодельные лопаты для вскопки огорода. Заготавливаем материалы для изготовления чудо-лопаты

Самодельные лопаты для вскопки огорода. Заготавливаем материалы для изготовления чудо-лопаты

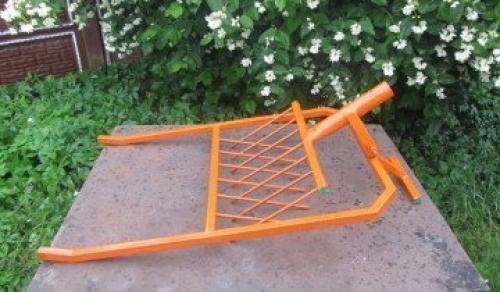

Фирменный инструмент, купить который вы можете в строительном магазине, состоит из рамки, противорежущего элемента, рабочей основы из 8-9 прутьев, напоминающих вилы, 2 опорных стоек и держателя под черенок. Аналогичную конструкцию мы сейчас изготовим собственными руками. А на сэкономленные деньги мы сможем накупить семян для посева по всему огороду, включая соседские участки, так как данное приспособление стоит в магазине не малых денег.

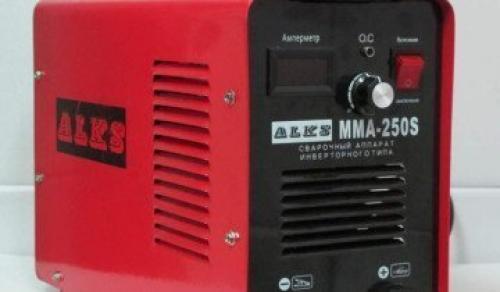

Начнем с рамки. Ее можно сварить при помощи сварочного инвертора из металлического квадрата с сечением 25х25 мм. Для этого нужно сделать всего 4 сварочные швы и 3 реза болгаркой. Отмеряем по 60 сантиметров и отрезаем 4 куска квадратного профиля. Потом еще 1 отрезаем с сечением 20х20 мм – он будет у нас в роли средней перемычки в рамке, на которую будут крепиться противорежущие элементы. Если вы не хотите тратить много время на изготовление такой нелепой конструкции, можно просто взять раму от детской коляски или разобрать ненужные сани. Габариты у них будут немного больше – ничего страшного, их можно компенсировать количеством зубьев на рабочей поверхности и уменьшить усилие на черенок.

Теперь приступаем к выбору самих вил, которыми вы будете разрыхлять землю. Они должны быть прочные, как коммунистическая идея, иначе при малейшем усилии будут загибаться. Сталь обязательно каленная, штыки прямые, изгибы делать нежелательно. Для такой роли идеально подойдет рыбацкая острога, которая есть у каждого уважающего себя браконьера. Здесь можно и природе помочь, выменяв рыболовную снасть на что-то полезное в хозяйстве, и себе, так как лучшего инструмента нам не найти. Можно еще изготовить ее на заказ у токаря, но обойдется намного дороже. Самый крайний случай – установить обычные вилы. Но результат при этом значительно пострадает, ведь сталь очень мягкая.

К выбору противорежущего инструмента стоит подойти тоже серьезно. Здесь можно использовать и обычную сталь, так как роль этого узла – разбивать комки, которые будут выковыриваться «активной» частью инструмента. Ширина – около 50 сантиметров, частота зубьев – через 5-6 см. Идеальный вариант – скребок для чистки грядок с нержавейки, который раньше использовался. Его можно найти почти у каждого пенсионера, который любит хранить артефакты у себя в сарае. Предложите поменяться с вами на новые, красивые, современные и «качественные» вилы отечественного производства – большинство сразу же согласиться. И вам хорошо, и людям помогли. Дальше отламываем от них держатель вместе с черенком, если не выходит – отпиливаем болгаркой. «Кассету» с зубьями забираем на лопату-рыхлитель.

Держатель под черенок найти еще проще – доламываем любой ненужный инструмент или ищем трубу диаметров 30-40 мм и длинной 15 сантиметров. Теперь осталось сделать рычажный механизм. Для него необходимо колесо от старой советской машинки (благо таких полно на металлоломе и в селах), отбиваем пластик, остается П-образное крепление. Таких креплений нам надо 2.

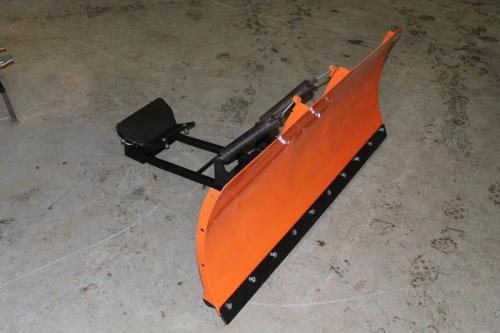

Самодельные лопаты для мотоблока. Самодельные отвалы

Сейчас многие предпочитают жить в собственных домах, и соответственно прилегающая территория занимает большую площадь. Для работы на приусадебном участке приобретаются мотокультиваторы, мотоблоки и мини-трактора.

Зимой уборка снега превращается в соревнование кто кого победит. И хозяева, обладающие моторизированной техникой, предпочитают убирать снег с ее помощью. Навесное оборудование на мотоблок стоит не дешево , поэтому умельцы предпочитают изготавливать его самостоятельно.

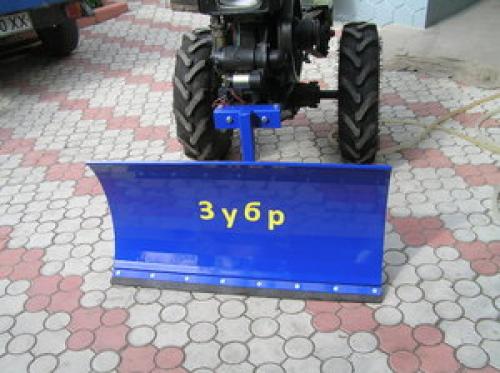

Широко распространен мотоблок отечественного производства «Нева». У него есть штатные места для навешивания приспособлений и резиновые колеса, которые приспособлены для езды по рыхлому снегу. Большинство самодельных отвалов изготавливались под Неву.

В интернете можно найти множество описаний и чертежи лопаты для мотоблока своими руками. Но перед изготовлением следует ознакомиться с характеристиками отвалов. Состав изделия:

• исполнительный (рабочий) орган;
• механизм поворота;
• кронштейн крепления.

Углы поворота:

• вправо на 30°;
• влево на 30°;
• прямо.

Поворот лопаты в сторону позволяет удалять снежную массу во время движения. Перейдя на сайты для мастеров-любителей, можно найти множество информации о том, как сделать отвал для мотоблока своими руками.

Отвал из баллона

Одним из подручных материалов для изготовления отвала считается газовый баллон. Его высота чуть больше метра, а рекомендованная ширина лопаты 1000 мм. Работы по изготовлению протекают в следующей последовательности:

С баллона стравить избыточное давление, если таковое было.
• Обрезать с обоих сторон крышки так, чтобы ширина получилась равной метру.
• Разрезать получившуюся трубу вдоль на две половины
• При помощи сварочного аппарата соединить эти две половины так, чтобы высота отвала получилась около 700 мм.
• Кронштейн для крепления изготавливается следующим образом. Из толстого металла вырезать косынку. В ней просверлить несколько отверстий, чтобы поворачивать лопату в разные стороны. К косынке приварить кусок трубы.
• Полученное устройство приварить к лопате на высоте расположения кронштейна на мотоблоке.
• Установка производится посредством толстого пальца.

Толщина баллона достаточная и усиления не требуется. Но можно нижнюю часть можно оборудовать плотной резиной, которая будет удалять рыхлый снег и не портить уплотненную дорогу. Для этого нужно взять жесткую резину от роторного конвейера.

Ширина резинового полотна 100−150 мм. В отвале электродрелью просверлить отверстия для закрепления резины. Чтобы надежно закрепить полотно необходима металлическая полоса 900х100х3 мм. В полосе и в полотне просверлить отверстия предварительно разметив по отвалу. Закрепить при помощи болтов.

Отвал из листовой стали

Некоторые мастера предпочитают пользоваться новым материалом, а не б/у элементами. Так можно изготовить самодельную отвальную лопату из стального листа толщиной 3 мм. Для усиления конструкции взять полосовую сталь толщиной не менее 5 мм.

Раскрой материала производится по чертежам. Полотно самой лопаты имеет четыре части: лобовая, нижняя и две боковые. Сваренная конструкция нуждается в усилении. Для этого в вертикальном направлении привариваются элементы, вырезанные из пятерки.

Далее, изготавливается поворотный механизм. Он представляет из себя ухо с отверстием для оси. Ухо приваривается к уголку, который крепится к отвалу. Ось закрепляется на одном конце трубы, а вторым концом фиксируется на мотоблоке. Требуемый угол поворота фиксируется пальцем (шкантом).

3 мм — толщина небольшая, поэтому требуется усиление. Вырезать из 3 мм листа полосу 850х100х3. Закрепить можно болтовым соединением, но придется сначала сверлить или прихватить полосу сваркой.

Как видно, для проведения работ понадобятся:

рабочий материал;
• болгарка с дисками;
• электродрель со сверлами;
• болты с гайками;
• сварочный аппарат с электродами;
• гаечные ключи;
• круглая или профильная труба.

Если вы имеете определенные навыки, работа не вызывает затруднений. А полученной конструкцией можно пользоваться не только зимой, но и летом. Выровнять площадку после строительных работ, разровнять место для детской песочницы и многое другое. Какую конструкцию выбрать — решать вам.

Самодельные лопаты для уборки снега. Характеристика видов лопат для уборки снега

Механические лопаты не имеют двигателя, поэтому легко могут быть сделаны самостоятельно.

Лопаты для очистки территории от снега в зимний период различаются не только по материалам, из которого они изготавливаются, но также по своему назначению.

Металлическая снеговая лопата изготавливается из наиболее легких, но достаточно надежных металлов или сплавов, поэтому в настоящее время является лидером на рынке снегоуборочного ручного инструмента.

Наибольшей популярностью пользуются алюминиевые модели , которые впрочем, являются недостаточно надежными, если применяются для снятия большого количества наледи. Преимуществами алюминия можно считать относительную легкость лопаты.

Стальной инструмент достаточно тяжелый, но максимально прочный и надежный, особенно если присутствует оцинкованная поверхность. Металлические современные сплавы позволяют сохранять небольшую массу инструмента и придают ему максимальную прочность.

Современные рынки предлагают отечественному потребителю достаточно широкий выбор рабочего инструмента из современных пластиков. Пластиковые снегоочистительные инструменты относятся к категории очень удобных в эксплуатации. Наличие гладкой поверхности не позволяет налипать снежной массе, что значительно облегчает работу.

Кроме всего прочего, инструмент представлен в широкой цветовой гамме и в разных габаритах. Размеры могут быть разными, и именно из такого материала выполняется классическая детская лопатка. Основным и наиболее значимым преимуществом является легкий вес пластиковых лопат и их высокие показатели износоустойчивости.

К недостаткам можно отнести хрупкость.

Деревянный или фанерный снегоуборочный инструмент на сегодняшний день самый недорогой вариант. Деревянные лопаты для уборки снега с придомовой территории могут быть легко изготовлены даже собственноручно, но такой вид является недолговечным и может применяться только при необходимости выполнить уборку свежевыпавшего снега.

Налипание снежной массы на деревянную поверхность делает работу таким инструментом затруднительной, а повышенная влажность часто становится причиной расщепления фанеры. Лучше всего зарекомендовали себя скребки, оснащаемые защитной кромкой из металла на лотке.

Кроме всего прочего, такой уборочный инвентарь требует бережного хранения и обязательного просушивания.

Самодельные лопаты для чистки снега. Виды лопат для уборки снега

Классическая конструкция снегоуборочной лопаты всем хорошо знакома. Это длинная рукоятка-черенок, на которой закреплен широкий ковш.

Классическая деревянная лопата

До недавнего времени для изготовления ковшей и черенков использовалось два материала: древесина и металл (сталь и алюминий).

Сегодня их дополнил композитный пластик, стойкий к морозу и механическим нагрузкам.

Тот, кто работал пластиковой лопатой, наверняка оценил ее главное преимущество – легкий вес. Она не намокает от снега, как деревянная и не ржавеет, как стальная. По поводу долговечности пластика есть сомнения, но на 4-5 сезонов уборки ее обычно хватает.

Компактную снегоуборочную лопату называют автомобильной. Ее используют водители для очистки парковки и въезда в гараж. Для удобства перевозки в багажнике такие инструменты делают складными, разборными или ставят их на телескопические черенки.

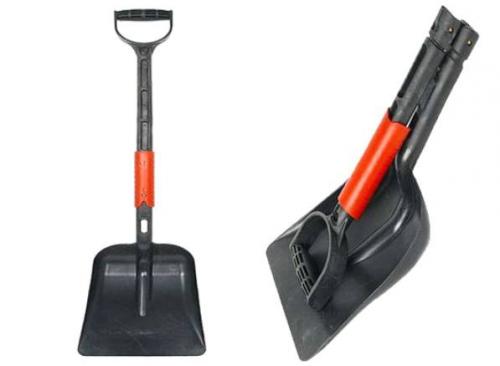

Складная автомобильная лопата

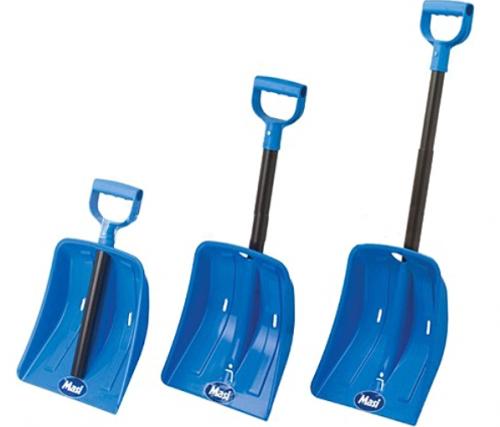

Лопата с телескопическим черенком удобна в перевозке и легко подгоняется под рост человека

Второй популярный вид снегоуборочного инструмента — скребок или волокуша (движок). От своей родственницы он отличается широкой дугообразной рукояткой и внушительной шириной ковша.

Стихия этой конструкции – легкий и рыхлый снег. На слежавшемся и мерзлом насте скребком для снега работать нельзя. Здесь приходится пользоваться обычной лопатой по принципу – «медленно, но уверенно».

В поисках компромисса конструкторы разработали гибрид снегоуборочной лопаты и скребка. Он одинаково хорошо подходит как для отбрасывания снега, так и для его перемещения.

Комбинированная лопата-скребок

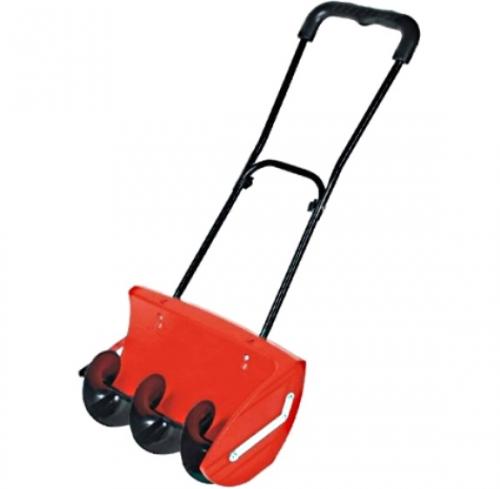

Переходя к механизированным моделям, рассмотрим снегоуборщик для уборки снега со шнеком. Ее преимущество перед «дедовским» инструментом – удобство в работе. Никакой нагрузки на поясницу. Толкаешь перед собой ковш, а шнек вращается и отбрасывает снег в сторону.

К сожалению, уверенно работать этим механизмом можно только с тонким слоем рыхлого снега (до 15 см). Более толстый пласт останавливает шнек.

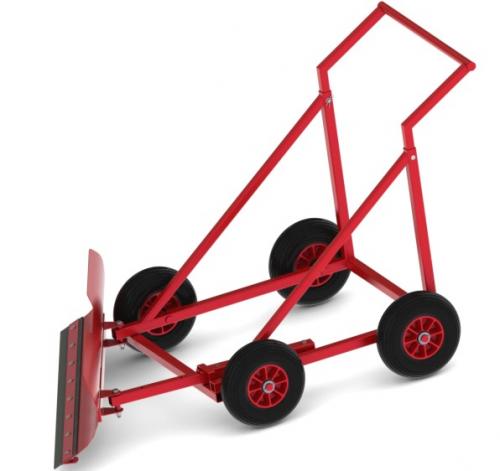

В категорию супер-лопат для уборки снега можно занести устройство, именуемое ручным бульдозером. Это четырехколесная тележка с отвалом. Большая ширина захвата и возможность работать в полный рост, делают мобильную лопату незаменимой помощницей при очистке больших площадей.

Мощность ручного бульдозера – 1 человеческая сила!

Угол поворота отвала здесь регулируется, позволяя работать как с легким и рыхлым, так и с достаточно тяжелым снегом.

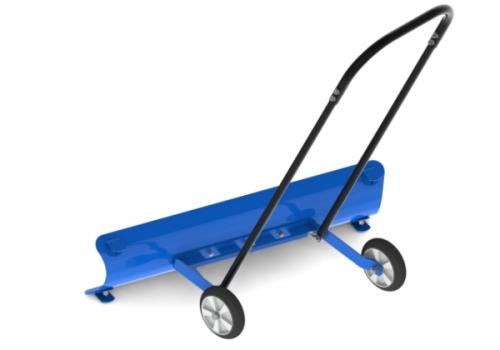

Упрощенная разновидность лопаты для снега на колесах – двухколесная модель. Она менее производительна, но весьма удобна в работе. Колесная ось позволяет во время работы поднимать отвал, избегая ударов о неровности дорожного покрытия.

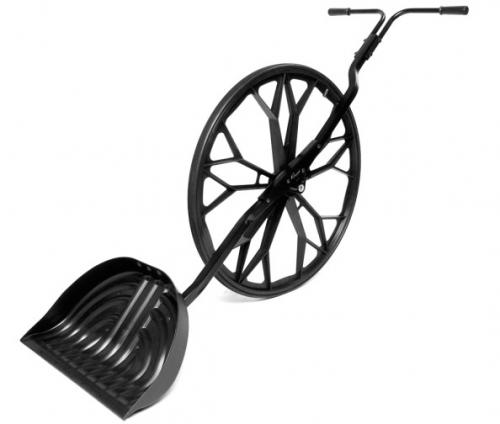

Среди необычных конструкторских решений можно отметить одноколесную лопату. Она пока еще не встречается в наших магазинах. Придумали ее на Западе и окрестили «снежным волком». Внешне несуразная конструкция по отзывам владельцев весьма маневренна и удобна в работе.

Одноколесная лопата с качающимся черенком

Суть идеи состоит в использовании большого колеса, на оси которого шарнирно закреплен черенок. С одной стороны он заканчивается велосипедными «рогами», а с другой соединен с пластиковым ковшом. Загребая снег, ее владелец движется по участку. Подходя к зоне складирования, он резко опускает рукоятки. Ковш поднимается и выбрасывает вперед собранный снег. Постоянно нагибаться, утомляя мышцы спины, в этом случае не приходится.

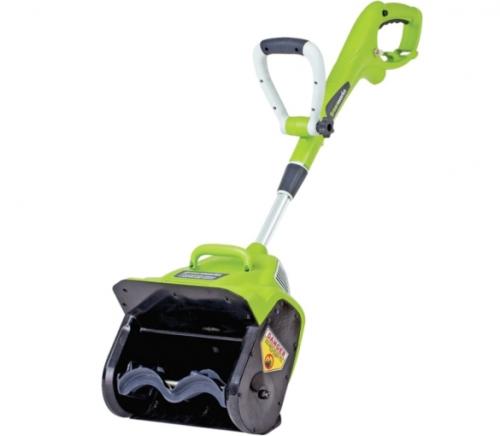

Следующий уровень конструкторской «прокачки» — электрическая снегоуборочная лопата.

Принцип ее работы прост: электродвигатель вращает резиновый шнек, который отбрасывает снег в сторону. Этот механизм хорош, когда нужно убирать снежный покров небольшой толщины. Для борьбы с сугробами и льдом он не подходит.

Самодельные лопаты для копки огорода. Что такое чудо-лопата для копки земли

Лопата для ленивых (как нередко называют описанное приспособление) представляет собой своеобразный рыхлитель, т.к. она не просто копает, но еще и разбивает комья. У этого инструмента лопаты как таковой нет, но на этом отличия от классического штыкового варианта не заканчиваются. Ее ручка находится значительно выше – она в идеале должна доставать до плеча. Перекопка поверхности земли с помощью этого инструмента выполняется на порядок легче, чем с использованием классического рыхлителя. Супер лопата для копки огорода выполняет следующие операции:

• рыхление грунта;
• разбивание комьев;
• «добывание» корней сорняков с минимальным их повреждением;
• копка картофеля, моркови и прочих корнеплодов.

Устройство

Если вас заинтересовала лопата-самокопалка, то для начала ознакомьтесь с ее устройством и принципом работы, иначе сделанная покупка может не устроить вас. Чудо-лопата для копки и рыхления пластов земли состоит из одной-двух планок со штырями, которые подвижно соединены друг с другом. Некоторые модели имеют в конструкции задний упор, который упрощает копку плотной и тяжелой почвы, уменьшая нагрузку на поясницу. Кроме того, конструкция оснащена вилами и рычажным механизмом.

Как работает

Чудо-копалка заметно облегчает работу в огороде или на загородном участке, причем основная нагрузка приходится на не спину, а на ноги (при вдавливании вил в землю) и руки (когда вилы выворачивают из грунта). Спина во время работы почти не нагружена, тем более она находится в вертикальном положении. Усилий, чтобы распахать несколько соток участка (будь то чернозем или другой вид почвы), потребуется меньше, чем при использовании штыка лопаты. Порядок действий следующий:

1. Возьмитесь за черенок, поставьте чудо-лопату, оперев ее на передний рыхлитель.
2. Далее вогните вилы в грунт так, чтобы задний упор коснулся земли. При необходимости надавите ногой на перекладину передних вил, т.к. почва может оказаться тяжелой, плотной.
3. Потяните черенок ручного культиватора на себя. Вилы при этом действии поднимаются, проходят через вилы переднего упора и разбивают все комки земли.
4. Перетяните приспособление чуть назад, после чего повторите все действия сначала.

Самодельные лопаты для копа. Выбор лопаты для КОПа. То, что нужно сделать, после преобретения МД.

После того, как Вы приобрели металлоискатель на этом все «копарские» дела не заканчиваются и Вам необходимо будет приобрести еще хорошую лопату. Порой выбор лопаты, бывает намного тяжелее, чем выбор самого металлоискателя, поэтому подойти к этому вопросу, необходимо крайне внимательно и благочестиво.
Лопата — это второй инструмент, который необходимо, сразу же приобрести после того, как Вы купили металлоискатель. Разновидностей лопат великое множество, есть саперные, полноразмерные, фирменные, самодельные — во всем это разнообразии мы и постараемся разобраться.
Конечно, лопату для копа необходимо выбирать в зависимости от условий в которых Вы будете копать – это очень важно, если выбрать например саперную лопату, а копать придется большие и глубоки ямы, то Вы очень быстро устанете и поиск превратиться в не наслаждение, а в наказание, потому как рыть большие ямы саперной лопатой крайне неудобно. Саперную лопату для копа можно использовать только в тех случаях, если Вы собрались или по каким-то причинам знаете, что капать придется неглубоко или в рыхлом грунте, например, на пропаханном поле.
Теперь давайте разберемся на примере, какая лопата лучше всего подходит для повседневного использования при поиске.
Саперная лопата.
Есть несколько типов саперной лопаты: новые складные, которые в большинстве своих случаев производятся в Китае и армейские саперки, которые были произведены в советское время. Конечно, если выбирать между ними двумя – лучший выбор — это армейская саперная лопата, она по крайне мере более долговечна и сможет прослужить не один сезон.
Теперь о китайских лопатах с одной стороны они очень удобны, потому что складываться и их можно положить в небольшой рюкзак, они там занимают минимальное пространство, но! Их надежность, оставляет желать лучшего, они могут сломаться, тем самым подвести в самый неподходящий момент копа, скорее всего они даже и одного сезона не прослужат, поэтому покупать такую лопату, не стоит, даже с учетом того, что стоит она недорого.
Исходя из этого, можно понять, что пользоваться на копе лучше всего советской саперной лопатой и то с учетом того, что грунт будет позволять: паханное поле или не твердый песчаный грунт. Ее достоинство в том, что она отлично сидит в руке, имеет небольшой размер, ее легко проносить по самым большим буреломам.
Штыковая лопата.
Штыковая лопата по своим модификациям делиться на полный штык и укороченную. Укороченная хороша тем, что ее можно с легкостью поместить в специальный рюкзак для кладоискателя, а вот с полной штыковой, такой фокус проделать не получиться, поэтому ее придется носить в руках, либо, если у Вас есть автомобиль, ее можно положить в багажник и там, она будет находиться до приезда на место поиска.
А теперь, давайте поговорим о фирменных лопатах Fiskars.
Многие кладоискатели их хвалят, для большинства кладоискателей лопата fiskars стала чем-то большим, нежели простой лопатой, поэтому обойти стороной мы ее не могли. С самого начала Fiskars — это финская кампания, которая выпускала различные инструменты, конечно, в этот список входили и различные лопаты. Сейчас компания разрослась и ее филиалы есть во многих странах, даже если не ошибаюсь и в России.
Как Вы понимаете, лучше всего, искать те лопаты, которые изготовленный именно в Финляндии, потому что финны, могут делать качественный «продукт», а вот, на инструменты этой компании с других стран, иногда проскальзывают нарекания.
Рассмотрим самые популярные лопаты данной фирмы.
Лопата Fiskars Ergo 2500.
Укороченная лопата типа саперки. Самая популярная лопата среди копателей, очень популярна и жизнеспособна, при нормальном обращении, прослужит Вам много сезонов. Ее размер около 80 сантиметров, вес 1,3 килограмма.
Лопата Fiskars Ergo Mobile.
Практически такая лопата, как и вышеописанная, только немного длиннее. Как раз эту модель выпускают как в Финляндии, так и в России. Лучше всего покупать финскую «сборку» потому что у финнов, шовное крепление лезвия, а у нас точечное.
Телескопическая лопата Fiskars.
По размеру, она как полноценная штыковая лопата, но ее плюс в том, что черенок можно регулировать по высоте. Сама лопата облегченная, поэтому, по поводу веса, переживать не стоит. Многие копатели ходят именно с такой лопатой и по отзывам, можно судить, что она довольно неплохая. Скажу за себя, я использую простую армейскую саперку времен СССР. Кстати, мне ее подогнал учитель, который преподавал допризывную подготовку в школе, всего лишь за один «пузырь» так что, можно считать, что она мне досталась почти «за так». (Служит мне уже давно!) Я ей очень доволен, она хоть и 1987 года выпуска, но очень бодрая, есть специальный чехол с ним очень удобно класть лопату в рюкзак, она ничего не испачкает.
Безусловно, с ней много не накопаешься, но по «старине» ходить с ней я в принципе привык.
А Вы, какими лопатами пользуетесь на копе?
