Изучаем чертеж чудо лопаты и делаем ее из подручных материалов. Чудо лопата своими руками

08.08.2022 в 01:10

Изучаем чертеж чудо лопаты и делаем ее из подручных материалов. Чудо лопата своими руками

Это самодельное приспособление просто незаменимо для дачников — чудо лопата! Оригинальная конструкция лопаты, позволяет быстро вскопать огород с минимальными физическими нагрузками, особенно пригодится людям с заболеваниями спины.

Представляем фото пошагового изготовления самодельной чудо лопаты.

Материалы:

  • Прут.
  • Уголок — 45 мм.
  • Труба.
  • Пара болтов на 10.

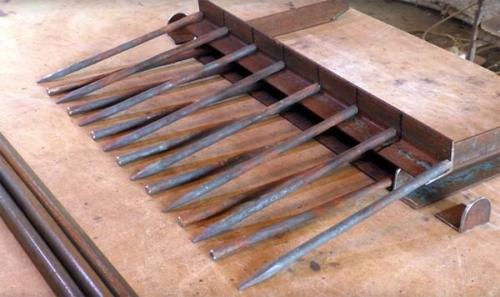

Из прута нарезаем 15 отрезков длиной по 30 сантиметров. Далее 8 отрезков нужно заострить с одной стороны.

Изучаем чертеж чудо лопаты и делаем ее из подручных материалов. Чудо лопата своими руками

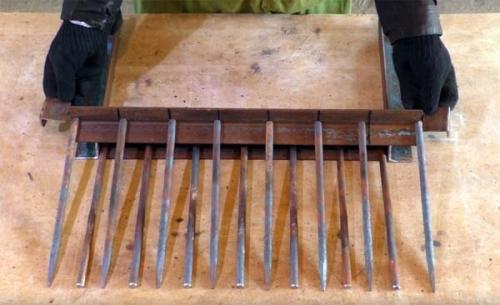

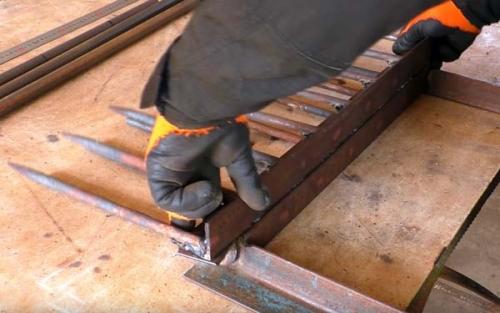

Берём уголок длиной 60 см, отмеряем на нём ровно 8 частей, чтобы расположить 8 прутов на одинаковом расстоянии. Далее берём ещё один уголок длиной 50 см и разделяем его на 7 частей, соответственно на 7 прутков.

Изучаем чертеж чудо лопаты и делаем ее из подручных материалов. Чудо лопата своими руками

Изучаем чертеж чудо лопаты и делаем ее из подручных материалов. Чудо лопата своими руками

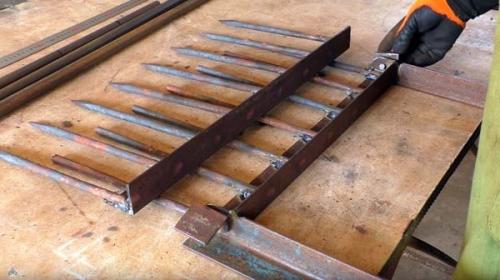

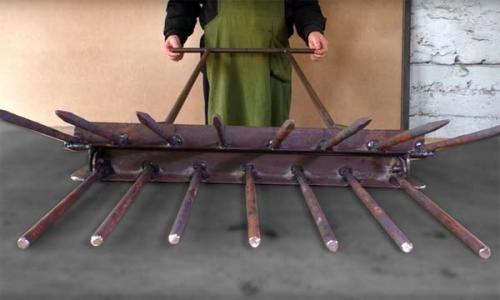

К уголкам привариваем пруты, а к уголку длиной 50 см нужно по краям приварить с обоих концов уголки длиной 35 см.

Изучаем чертеж чудо лопаты и делаем ее из подручных материалов. Чудо лопата своими руками

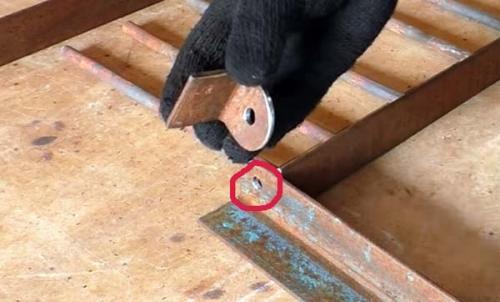

По краям боковых уголков сверлим отверстия, из кусков уголка делаем петли.

Изучаем чертеж чудо лопаты и делаем ее из подручных материалов. Чудо лопата своими руками

В петли вставляем и привариваем болты, петли вставляем в отверстия на уголке, а сверху привариваем ранее сделанную деталь.

Изучаем чертеж чудо лопаты и делаем ее из подручных материалов. Чудо лопата своими руками

Из трубы на 15, отрезаем два отрезка длиной по 125 сантиметров и немного загибаем.

Изучаем чертеж чудо лопаты и делаем ее из подручных материалов. Чудо лопата своими руками

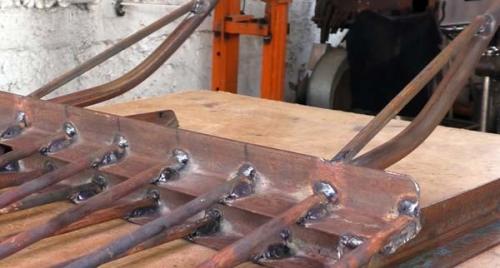

Отрезки труб привариваем по краям верхнего уголка, усиливаем пруткам.

Изучаем чертеж чудо лопаты и делаем ее из подручных материалов. Чудо лопата своими руками

К трубам привариваем ручку.

Изучаем чертеж чудо лопаты и делаем ее из подручных материалов. Чудо лопата своими руками

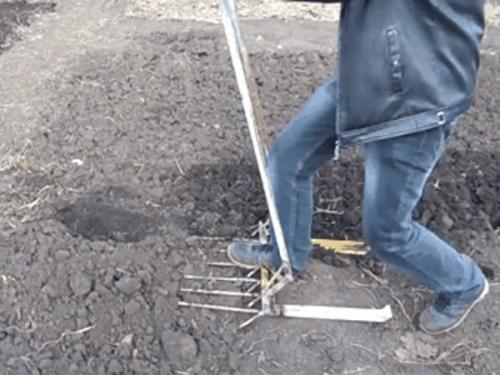

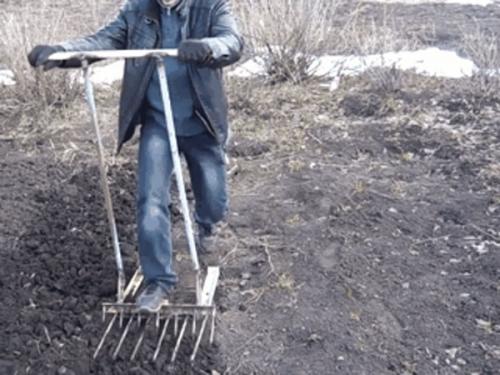

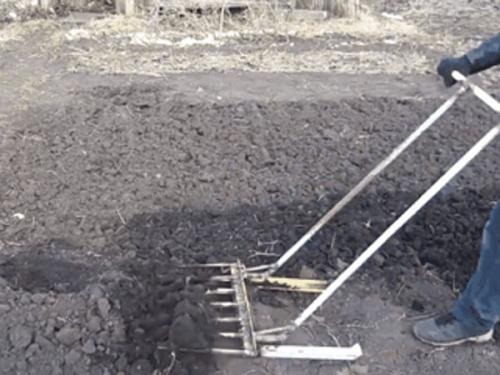

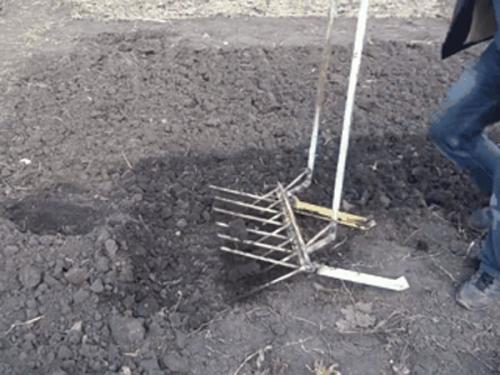

В результате у нас получилась самодельная чудо лопата сделанная своими руками, с её помощью можно быстро и без особых усилий перекопать огород.

Изучаем чертеж чудо лопаты и делаем ее из подручных материалов. Чудо лопата своими руками

Изучаем чертеж чудо лопаты и делаем ее из подручных материалов. Чудо лопата своими руками

Изучаем чертеж чудо лопаты и делаем ее из подручных материалов. Чудо лопата своими руками

Изучаем чертеж чудо лопаты и делаем ее из подручных материалов. Чудо лопата своими руками

Изучаем чертеж чудо лопаты и делаем ее из подручных материалов. Чудо лопата своими руками

Чертеж и размеры чудо лопаты. Преимущества и недостатки

Внешне чудо лопата выглядит достаточно объемной, поэтому кажется, что ею сложно управлять. На самом деле работать инструментом значительно легче, чем классическим аналогом. И многие пользователи шутят, что она копает сама, а они только направляют движение.

Мотоблок чудо лопатой не заменить, но по сравнении с традиционным орудием она в разы производительней. И культивация с помощью нее происходит намного легче и быстрее. А во многом такая способность объясняется особенностями конструкции, позволяющей сразу делать широкий проход.

Рыхлитель с широкой бороной Источник strin.ru

Среди преимуществ инструмента выделяют:

  • надежность;
  • долговечность;
  • многозадачность.

В сравнении с обычной, чудо лопата способно справиться с перекопкой за время, меньшее в 2 раза. А глубина обработки почвы ничем не отличается от традиционного метода. Поэтому модифицированное орудие способно подготавливать землю под практически любые культуры. От кукурузы и капусты до помидоров и баклажан.

Рыхлитель заводского изготовления Источник ru.top-shop.lv


Планировка и дизайн участка 5 соток: как грамотно распорядиться небольшим пространством

Но без недостатков тоже не обходится. Во-первых, у инструмента более узкое назначение – огородное. И обкопать дерево в саду им не получится. Да и в огороде невозможно выполнить фигурную копку, поскольку менять направление затруднительно. И ширина борозды неизменная. Также чудо лопатой невозможно выкопать яму или даже лунку.

Вторым серьезным недостатком выступает вес инструмента. Он намного больше обычного. И продуктивно им пользоваться сможет лишь человек, масса которого превышает 80 кг. Люди с меньшей конституцией могут быстрее уставать, хотя орудие лишь передвигается по ряду при работе.

Рыхлитель чудо-лопата «ВОЛБЕР» Источник drive2.com

Ну, и напоследок выделяют сложность в ремонте. Поскольку от поломок не застрахован и самый надежный инструмент. При продолжительных нагрузках может выйти из строя шарнирный узел или отломаться один из штырей. И тогда потребуется сварка.

Приспособления для перекопки почвы Источник YouTube

Разновидности лопат

Конструктивно чудо-лопату можно поделить на два вида. С передним упором и без него. Еще одно существенное отличие у моделей – длина штыка. А в остальном модели просто имеют разный дизайн. Поэтому рассмотреть более внимательно необходимо лишь 3-4 варианта.

Самодельное приспособление для копки огорода Источник agronet.ua

Рыхлитель без переднего упора

У этой модели чудо-лопаты отсутствуют вторые рыхлительные вилы. А самой простой является стационарная конструкция. То есть задний упор намертво приварен к вилам. Последние имеют увеличенный размер, чтобы оставлять за собой широкую вскопанную борозду. Чтобы облегчить труд, ручку снабдили перекладиной для увеличения мощности.

Рыхлитель без переднего упора Источник 7ogorod.ru

Модель можно регулировать под рост владельца. Для этого в ручке предусмотрены несколько отверстий под крепежные болты. И она может скользить в специальном пазе, чтобы подняться до необходимого уровня, который облегчает использование чудо-лопаты.

Копатель прилагает при работе минимальные усилия, и поэтому все действия выполняются достаточно быстро. А единственным минусом конструкции выступает невозможность применить ее на жестких (утрамбованных) грунтах, из-за отсутствия рыхлителя.

Чудо-вилы для перекопки земли Источник 7dach.ru

Пахарь

У модели добавлен передний упор. Им выступают вторые вилы, которые после полного заглубления основных, ложатся плашмя на землю. Они помогают рыхлить почву и после прохода часто бывает, что даже нет необходимости поправлять грядку граблями.

Чудо лопата размеры. Особенности и варианты конструкций

Чудо-лопата представляет собой удобное приспособление для копки земли, которое можно сделать своими руками. Прибор позволяет не только вскапывать грунт, но и рыхлить его. Это значительно экономит силы, поскольку при работе обычной лопатой приходится периодически разбивать крупные комья земли.

Принцип работы

Чудо-лопата для копки представляет собой рыхлитель, состоящий из двух вил:

  1. Рабочие (основные) втыкаются в землю под нажимом ноги. Они подвижны, поэтому могут входить в грунт под любым углом.
  2. Вилы переднего упора неподвижны, идут параллельно поверхности. Они производят дополнительное рыхление, благодаря чему земля измельчается, становится одинаковой плотности и хорошо насыщается кислородом.

Корпус представляет собой металлическую рамку с передним и задним упором, которые контактируют непосредственно с поверхностью грунта. Основные вилы снабжены рычажным механизмом, что при копке позволяет надавливать на них под удобным углом и затем вытаскивать из почвы.

Чудо лопата размеры. Особенности и варианты конструкций

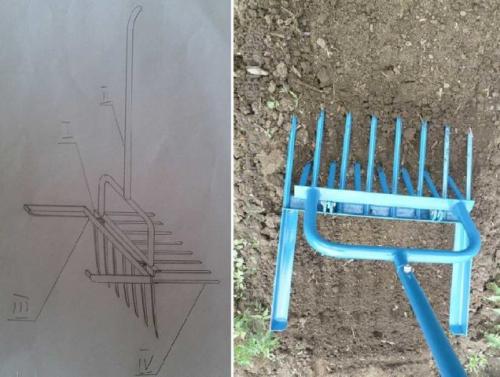

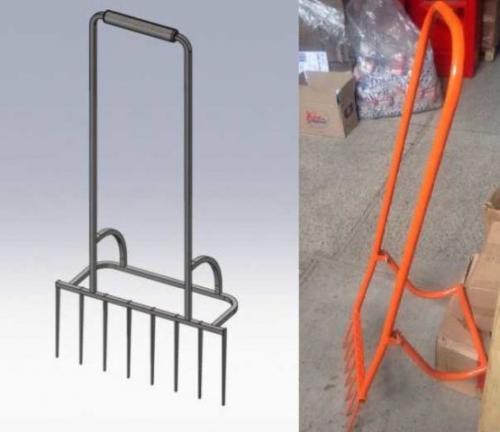

Принципиальная схема чудо-лопаты для копки позволит без труда сделать ее своими руками

Благодаря наличию двух вил прибор наряду с основной задачей выполняет и ряд других функций:

  1. Рыхление почвы, насыщение ее кислородом.
  2. Разбивание комьев.
  3. Удаление корней сорняков.
  4. Копка разных корнеплодов – картофеля, свеклы, моркови и других.

Описанная конструкция не является единственной. Существует несколько разновидностей аппарата, наиболее распространенные – это рыхлитель без переднего упора, копалка и легкокоп.

Рыхлитель без переднего упора

Конструкция полностью совпадает с вышеописанной, но в ней отсутствует передний упор. С одной стороны, он дает надежность при работе – инструмент при копке хорошо ложится на землю, поэтому остается только нажать ногой и воткнуть вилы в землю. С другой стороны, благодаря отсутствию переднего упора конструкция становится заметно легче.

Чудо лопата размеры. Особенности и варианты конструкций

Чудо-лопата без переднего упора менее устойчива при копке, но не такая громоздкая и тяжелая, как базовая

Копалка

Копалка – еще одна «облегченная» версия. Это вилы с широким интервалом, которые соединены с корпусом. Нажимая на них, можно взрыхлить почву, но не настолько мелко.

Чудо лопата размеры. Особенности и варианты конструкций

Копалка – упрощенный вариант чудо-лопаты

У такой конструкции есть свою плюс – с помощью болтов можно поднять или опустить главную ось на любую высоту, ориентируясь на рост конкретного человека.

Упор подвижный, поскольку лопата не жестко соединена с корпусом. Поэтому сначала на нее надавливают, а после того, как штыри войдут в грунт – выворачивают. Такой аппарат подойдет для копки легких почв, например, супесчаных или суглинистых. Но для тяжелого, комковатого грунта он не годится – в этом случае лучше использовать классическую конструкцию с передним и задним упором.

Легкокоп

Легкокоп – наиболее простой вариант чудо-лопаты. Конструкция отличается более легким округлым упором. При этом регулировать высоту ручки не получится, поэтому при изготовлении нужно сразу ориентироваться на рост. Аппарат менее габаритный и довольно легкий, но его устойчивость (по сравнению с базовой конструкцией) меньше.

Чудо лопата размеры. Особенности и варианты конструкций

Легкокоп подойдет для работы на неглинистых почвах

С удлиненными и укороченными штыками

Во время составления чертежей особое внимание уделяют длине штырей чудо-лопаты для копки. Она зависит от плотности земли:

  • 10–15 см – для рыхлых песчаных почв, которые легко поддаются копке и рыхлению. Такой инструмент называют «Пахарь»;
  • 15–20 см : универсальные лопаты для копки грунта средней плотности (суглинки);
  • 25 см и более – для тяжелых, каменистых (глинистых составов). Такой инструмент называют «Крот».

«Пахарь», «Крот» и универсальную лопату можно сделать любой конструкции: классической, без переднего упора, в виде легкокопа и других. Они отличаются только длиной штырей, а во всех остальных моментах – полностью совпадают.

Лопата копалка. Бюджетные модели

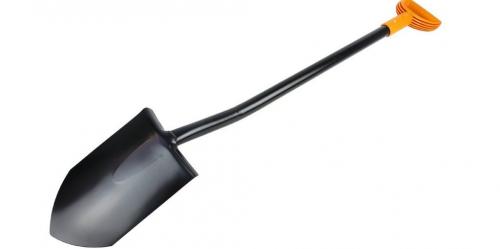

FISKARS Solid 1026686 116 см

Лопата копалка. Бюджетные модели

Штыковая лопата — идеальный вариант для перекапывания земли. Имеет удобную рукоятку, которая не нагружает руки даже при длительной работе. Черенок изготовлен из металла, поэтому прослужит длительный период без снижения свойств. Рукоятка изготовлена из нержавеющей стали. Для комфортного использования, ручка покрыта противоскользящим пластиком.

Такой вид лопаты станет идеальным вариантом для перекапывания земли под огород. Также используя инструмент можно выкопать ров или яму. Крепкий материал, который используется для изготовления, позволяет быстро справляться с целиной. Вес изделия составляет 1,89 кг.

FISKARS Solid 1026686 116 см

Достоинства:

  • сталь качественная;
  • ручка удобная;
  • металл толстый.

Недостатки:

  • не выявлено.

Стоимость — 800 рублей.

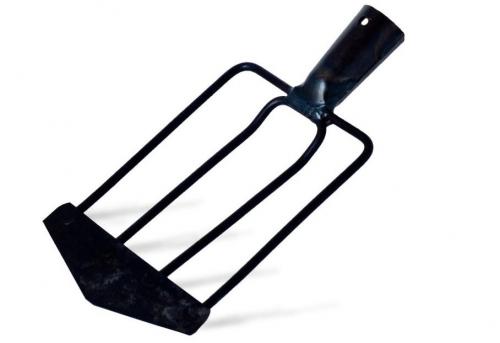

Лопата самозатачивающаяся садово-огородная

Лопата копалка. Бюджетные модели

Лопата – вилы идеальный вариант для обработки почвы. Изделие имеет небольшой вес и подходит как для рыхления грунта, так и подготовки участка под грядки. Удобная пластикатовая рукоятка может выдерживать большие нагрузки. Данная модель является идеальным вариантом для посадки и сбора картофеля. Металлические зубья легко справляются со всеми видами грунта. Также с помощью вил можно собирать листья в саду, и убирать сорняки с участка.

Зубья изготовлены из прочной стали, которая выдерживает большие нагрузки и не поддаётся коррозии. Пользователи отмечают, что таким инструментом намного легче перекапывать грунт, чем обычной штыковой лопатой.

Лопата самозатачивающаяся садово-огородная

Достоинства:

  • крепкая конструкция;
  • подходит как для рыхлой, так и плотной почвы;
  • зубья покрыты антикоррозийным веществом.

Недостатки:

  • не режет корни сорной травы.

Стоимость — 550 руб.

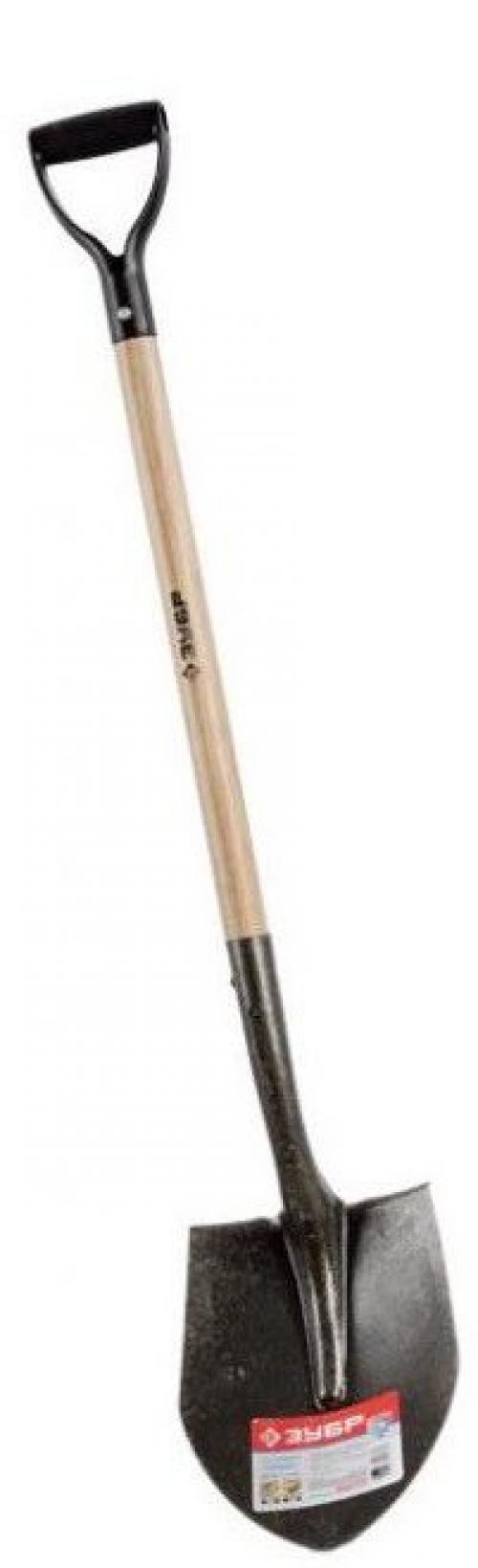

ЗУБР Завидово 4-39505 120 см

Лопата копалка. Бюджетные модели

Данная модель считается одной из бюджетных, отличается высоким качеством. Отличительной особенностью модели выступает наличие гарантии, которую производитель дает свои покупателям. Полотно изготовлено из углеродистой стали. Сверху сталь покрыта специальным средством, которое предотвращает появление сколов и повреждений.

Рукоятка изготовлена из дерева. Металлическая ручка имеет удобные формы для длительной работы. Рабочее полотно заострённое и хорошо врезается в грунт. Производители рекомендуют использовать изделие не только в садоводстве, но и на строительных предприятиях. Удобная форма позволяет грузить сыпучие материалы.

ЗУБР Завидово 4-39505 120 см

Достоинства:

  • удобная конструкция;
  • прочная ручка.

Недостатки:

  • не выявлено.

Стоимость — 550 рублей.

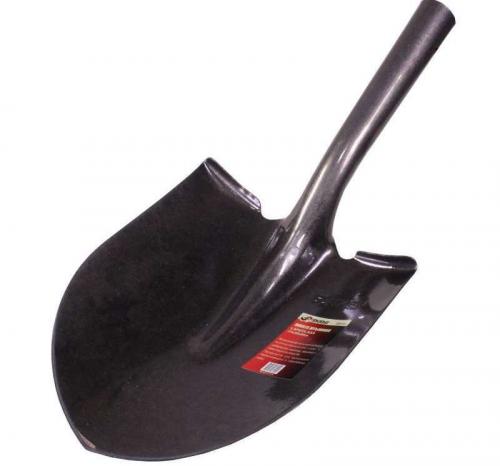

SKRAB 28104

Лопата копалка. Бюджетные модели

Лопата предназначена для земляных работ, а также для процесса строительства. Продается инструмент без черенка, который необходимо отдельно приобретать. Изготовлено рабочее полотно из марганцевой стали, имеет длину 50 см. Конструкция полотна позволяет перекапывать грунт, а также подходит для уборки листьев и снега.

Копалка ручная своими руками. Копалка

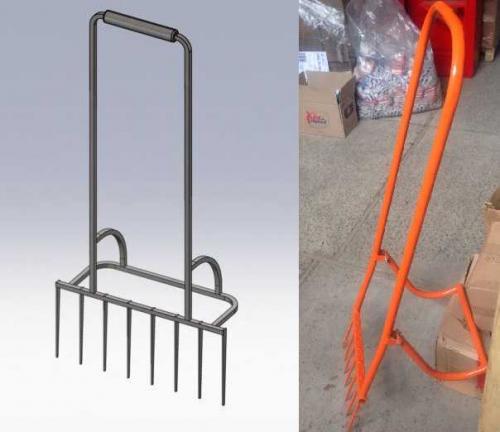

Вариант под названием «Копалка» — это по сути широкие вилы с упором для более легкого выворачивания и высокой мощной ручкой.

Копалка ручная своими руками. Копалка

Чудо лопата «Копалка»

Особенность этой конструкции в упоре и регулируемой ручке. Она фиксируется двумя болтами, подбирается под рост работающего человека.

Упор не стационарный, а подвижный. Он закреплен на раме. При погружении штырей в грунт на него надавливают ногой, потом не снимая ногу, выворачивают нажимая на ручку вилы из земли.

Копалка ручная своими руками. Копалка

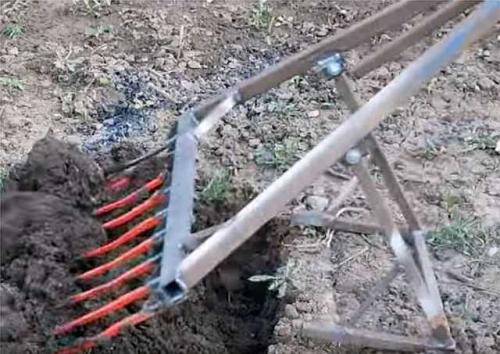

Копалка в действии

Физическая нагрузка при работе невысокая, работа продвигается быстро. Но эта чудо-лопата не пойдет для жестких и комковатых почв: она не дробит почву. Она под собственным весом проминается через вилы. Но подобное возможно только на рыхлых грунтах. На глине или черноземе лучше иметь вторую гребенку со штырями.

Как сделать чудо-копалку смотрите в следующем

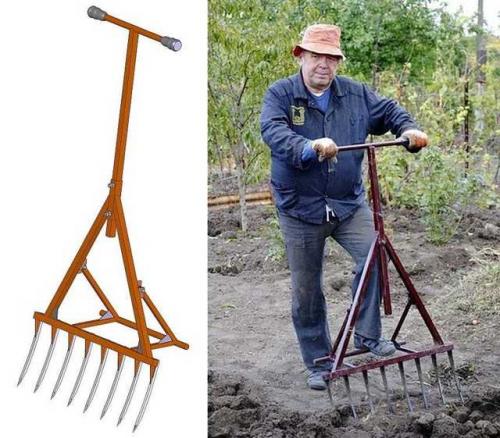

Эта конструкция чудо-лопаты немного отличается от предыдущей. Упоры в ней округлые, ручка дугообразная, но основа конструкции такая же. Некоторый недостаток — нет возможности регулировать ручку, а в остальном все также — подвижный упор и рабочие вилы.

Копалка ручная своими руками. Копалка

Два варианта под названием «Легкокоп». Наиболее простой рыхлитель для огорода, сада и дачи

Лучше эта вариация или хуже сказать сложно. Можно было бы оценить только сравнив работу обоих экземпляров на одном участке.

Если вы посмотрите следующее видео, увидите, что копать подобной чудо-лопатой можно не только рыхлые почвы, но и тяжелые. И второе, на что можно обратить внимание — все-таки для такого грунта лучше иметь вторую гребенку штырей, об которую можно раздробить вывернутые комья.

Чудо копалка для огорода. Зачем нужен чудо инвентарь

Чудо лопата для копки обеспечивает качественное рыхление, разбивание крупных комьев земли за счет особенности устройства и качественных материалов, используемых для ее изготовления. При отсутствии культиваторов для решения задачи применяются обычные лопаты, тяпки, грабли. При таком подходе обработка одного земельного участка происходит в несколько этапов с чередованием инструмента.

ЗАКАЗАТЬ культиватор Торнадо

Если купить модернизированный чудо инструмент для работы на земле, процесс пойдет быстрее, легче. Налицо – экономия времени, так как потребуется только однократная обработка участка, причем с меньшими трудозатратами.

Поднимая и разбивая пласт почвы глубиной около 0,2 м, чудо лопата производит качественное вспахивание. Это позволяет обрабатывать участки различного размера, в том числе со сложным неидеальным рельефом и плотным грунтом.

Достоинства чудо инструмента:

  • относительно небольшой размер;
  • не требуется топливо;
  • очевидное удобство хранения;
  • минимизация трудозатрат;
  • снижение времени на обработку участка;
  • доступная стоимость;
  • качественное вспахивание с разбиванием крупных комьев земли;
  • устранение сорных трав с корнями;
  • возможность пользоваться инструментом при сложном рельефе местности;
  • большинство моделей подходят для обработки даже плотного неподготовленного грунта;
  • простота использования;
  • надежность;
  • длительный срок службы;
  • заменяет собой несколько инструментов;
  • возможность покупки в интернет магазине, даже с доставкой.

К сведению! При работе с чудо лопатой необходимо стоять в полный рост.

Как сделать мини лопату. Преимущества самодельных лопат для уборки снега

Бесспорно, снегоуборочный инструмент заводского изготовления превосходит по своим параметрам самодельные аналоги. Современные лопаты выпускают из прочного легкого пластика. Совкам придают удобную форму, оснащают ребрами жесткости. То же самое касается черенков. Их делают раскладные, прямой и изогнутой формы, с противоскользящими прорезиненными накладками. В домашних условиях такая самодельная лопата для снега не получится. Однако собственноручно изготовленный снегоуборочный инвентарь тоже имеет много преимуществ:

  1. Первым преимуществом является цена. За хорошую фирменную лопату придется отдать приличную сумму. Инвентарь используют только зимой. Все остальное время он хранится в сарае. Если для примера взять южные регионы, то снега здесь мало. Инструмент понадобится пару раз в год. Покупать его за баснословные деньги нет смысла. Лучше совершенно бесплатно из куска фанеры или жести сколотить инвентарь, который поможет очистить дорожку или небольшой участок от снега.
  2. Вторым преимуществом является индивидуальность конструкции. Человек делает лопату под свои требования: длина черенка, размер и форма совка. Можно даже рассчитать оптимальный угол наклона черенка по отношению к совку для улучшения удобства пользования инвентарем. С магазинным изделием такого проделать нельзя. Приходится пользоваться тем, что предлагает производитель.

Как сделать мини лопату. Преимущества самодельных лопат для уборки снега

Самодельные лопаты во многом уступают инструменту для чистки снега заводского изготовления, но тоже имеют много плюсов

Конечно, в торговых точках можно купить дешевый инвентарь китайского производства, чтобы не мучиться самому с изготовлением. Однако качество такого инструмента весьма сомнительное. Пластиковый ковш способен переломиться от нагрузки при откидывании мокрого снега. Вдобавок неудобное расположение черенка относительно совка во время работы лопатой скажется на болях в спине.

Чудо вилы своими руками. Чем отличается и что может

Если быть точным, то это не лопата, а рыхлитель, так как она не просто копает, но еще и разбивает комья. Чудо лопата состоит из двух (иногда одной) планок со штырями, подвижно соединенными. В некоторых моделях также присутствует задний упор — для более легкой копки плотной тяжелой земли. Так что в действительности она больше похожа на двойные вилы (смотрите фото внизу).

Чудо вилы своими руками. Чем отличается и что может

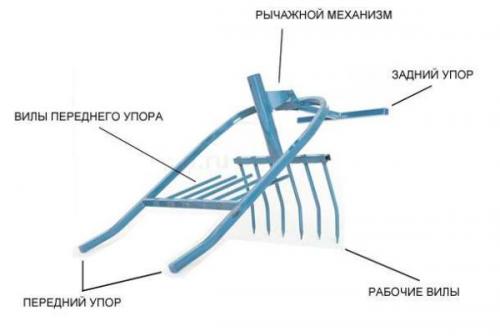

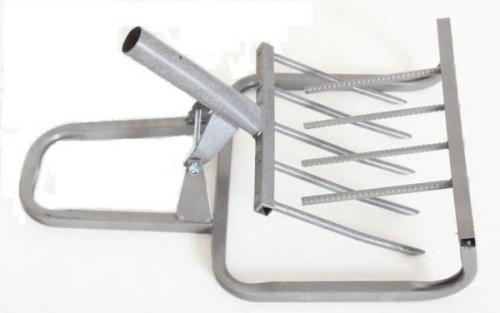

Чудо лопата и ее составные части

Из рисунка понятно, что у этого инструмента нет лопаты как таковой, но на этом отличия от классической штыковой лопаты не заканчиваются. У нее еще и ручка значительно выше — она должна вам доставать до плеча. Еще удобно, если на ее верхушке есть поперечная перекладина — можно действовать двумя руками.

Чудо лопата выполняет сразу три операции:

  • рыхлит почву;
  • разбивает комья;
  • «добывает» корни сорняков, не разрывая и не разрезая их (во всяком случае намного меньше их повреждая);
  • легко копает корнеплоды — можно копать морковь, картофель и т.п.

Но основное ее достоинство — она значительно облегчает копку земли, причем основная нагрузка приходится не на спину, как при использовании обычной штыковой лопаты, а на ноги (загонять рабочие вилы в грунт) и на руки (выворачивать вилы из земли). Спина во время работы находится в вертикальном положении и почти не нагружена.

Чудо вилы своими руками. Чем отличается и что может

Еще один вариант чудо-лопаты

Единственны минус этого инструмента — это вес. Он действительно гораздо больше, чем у штыковой. Но супер лопата переставляется, ее не надо поднимать. Вернее, ее поднимают только несколько раз: когда устанавливают на грунт в начале ряда. Потом, потянув за ручку, ее просто немного перетягивают.

Есть еще один очень привлекательный момент в использовании чудо-лопаты — копается огород как минимум, в два раза быстрее. Это происходит за счет более широкой рабочей части — до 50-60 см. При условии малой физической нагрузки это очень хорошо.

Как работать

Хоть и не особо сложная это конструкция, но работа с ней имеет свои особенности. Во-первых начинать надо с дальнего края грядки, двигаться потом назад, понемногу перетаскивая назад вилы. Ну а общий порядок действий такой:

  • Взявшись за черенок, поставить чудо лопату, опереть ее на передний рыхлитель.
  • Воткнуть вилы в землю. Вогнать их так, чтобы задний упор коснулся земли. Если земля тяжелая, плотная, может понадобиться дополнительное усилие — надавите ногой на перекладину передних вил.
  • Потянуть черенок «на себя».  При этом движении вилы начнут двигаться вверх. Поднимаясь они проходят через вилы переднего упора, разбивая комки.
  • Перетянуть устройство чуть назад, повторить все действия (воткнуть, дожать, потянуть черенок).

В действительности все очень просто. Стоит попробовать пару раз а дальше все повторяется «на автомате».
