Разновидности схем автоматического полива огорода. Схемы автоматического полива

Разновидности схем автоматического полива огорода. Схемы автоматического полива

Вариантов и вариаций схем множество. Они очень мобильны и позволяют учесть все особенности участков и насаждений. Рассмотрим случай, когда вода подается из источника при помощи насосной станции сразу для полива растений. Такой вариант автоматического полива показан на фото ниже.

Такая система полива на даче своими руками может быть собрана за день

Вода к растениям может подаваться каплями или с использованием разбрызгивателей. Есть узел внесения удобрений. Он пригодится в системе автополива огорода, теплицы или сада, хотя и для газона и сада тоже лишним не будет. Количество линий полива определяется в зависимости от необходимости, потом рассчитывается давление. Капельницы или брызгалки подбираются по количеству воды, необходимому для растений.

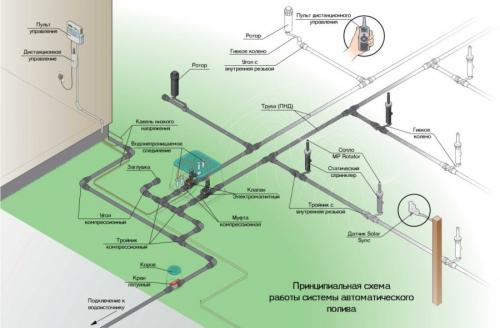

Схема системы автоматического орошения с использованием разбрызгивателей показана на фото ниже. У этих устройств есть несколько названий: дождеватели и спринклеры, из-за чего полив называют «спринклерный».

Спринклерная система полива подходит для полива газона или насаждений небольшой высоты — до 10-15 см

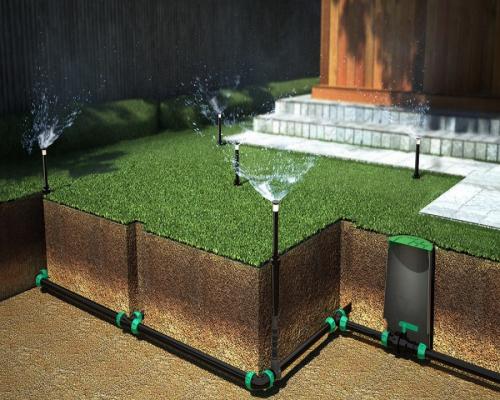

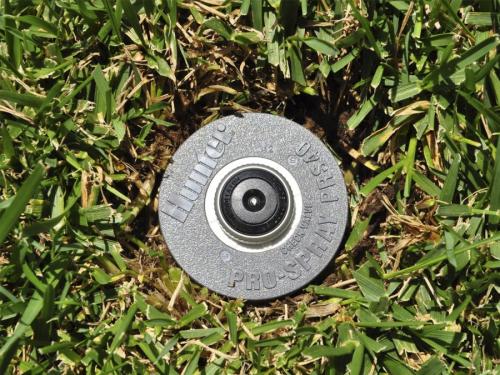

Основное отличие систем полива газонов в том, что трубопроводы чаще укладываются под землю. Чтобы разбрызгиватели не мешали при стрижке газона, они тоже должны прятаться в землю. Есть и такие модели.

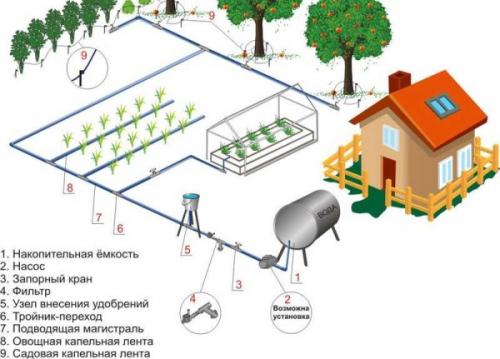

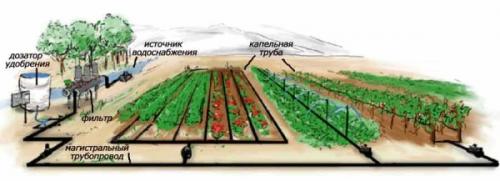

Схема автоматического полива огорода, теплицы и сада показана на рисунке ниже. Вода сначала закачивается в емкость. Оттуда может подаваться самотеком, если подача воды капельная (она и нарисована). Для обеспечения требуемого давления для разбрызгивателей нужна будет установка насоса или насосной станции.

Система полива на даче из емкости

Если в обеспечении влагой нуждается огород,  сад или теплица, устроить все можно как на рисунке ниже. От того, что верху она отличается наличием насосной станции, которая подает воду на фильтры, после которых трубопровод уже расходится к грядкам.

Автополив своими руками для газона. Полив газона — из каких элементов состоит система автополива. 100 фото проектирования и монтажа системы

Красивый и аккуратный газон считается настоящим украшением любого участка. Этот вид озеленения требует постоянного ухода, который заключается в своевременной стрижке, правильном поливе и подкормке специальными удобрениями. Современное оборудование помогает справиться с поставленными задачами.

Система полива позволяет равномерно распределить влагу на поверхности газона. Благодаря ей удается избежать чрезмерного переувлажнения, которое сопровождается появлением неровностей на зеленом участке. Как поливать газон? Ответ на этот вопрос вы найдете в нашем материале.

Из чего состоит система автополива?

Для нормального роста газонной травы, рекомендуется использовать полив в виде метода дождевания. Корневая система в этом случае, получает необходимую влагу, которая обеспечивает быстрый рост и равномерную зеленую окраску.

Современные распылители в системе авто полива имеют множество отверстий, которые способствуют равномерному распылению жидкости. Благодаря им, удается избежать вымывания верхнего плодородного слоя.

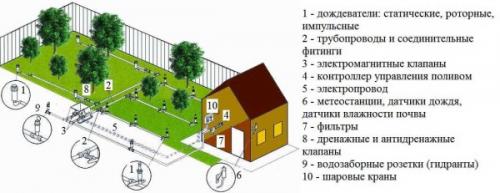

Из чего состоит система полива? Она включает в себя несколько предметов:

• дождеватели. Для небольшого участка достаточно использовать от 4 до 6 распылителей влаги;
• насосная станция. Она является главным объектом автоматического полива. Её мощность рассчитывается исходя из площади приусадебного участка;
• очистительные фильтры. Они позволяют очищать воду от различного мусора и вредных примесей;
• регуляторы давления. Эти приборы регулировать равномерную подачу струи в процессе полива. Это помогает предотвратить вымывание почвы;
• электромагнитные клапаны. Они отвечают за подачу и отключение воды;
• трубы. Их используют для соединения всех элементов между собой;
• контролеры. Эти приборы позволяют задать необходимый режим и уровень расхода воды.

«Полив газона должен осуществляться в первой половине дня. В это время у растения отмечают ускоренные обменные процессы».

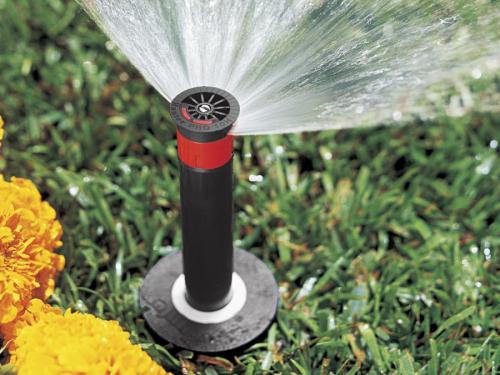

В специализированных отделах представлено несколько разновидностей дождевателей:

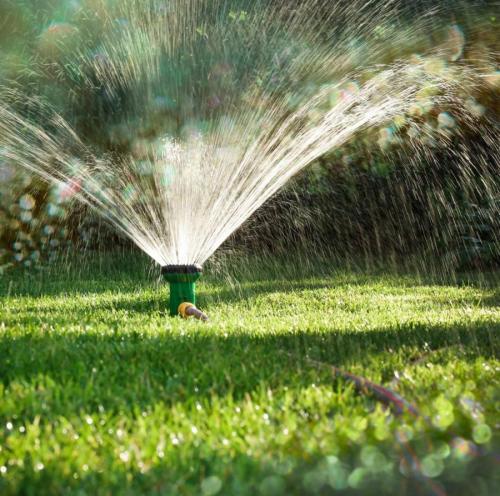

• статические. Они имеют широкий угол наклона, который равномерно распределяет воду на поверхности почвы;

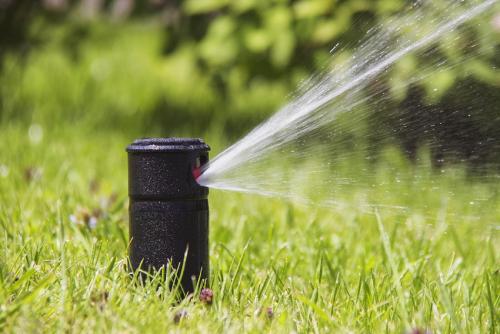

• роторные. Эти модели оснащены турбинным механизмом. Он позволяет регулировать длину струи и подачу жидкости;
• импульсные. Они обеспечивают вращение струи на несколько метров.

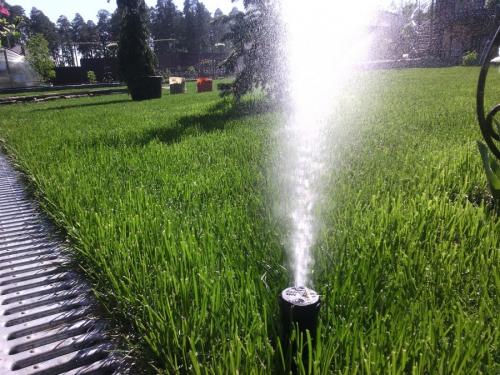

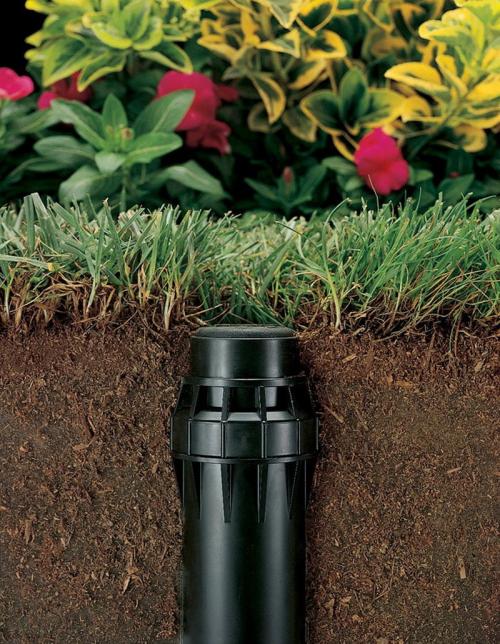

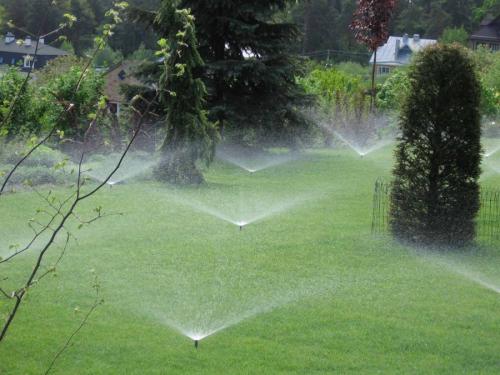

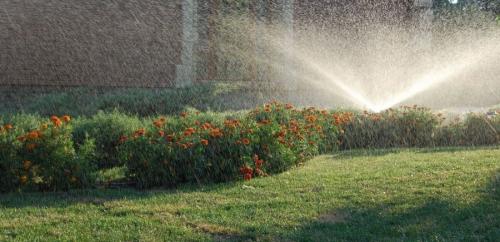

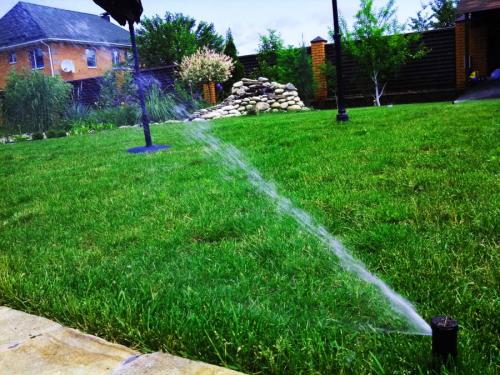

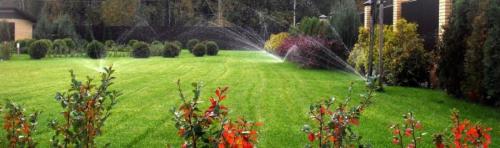

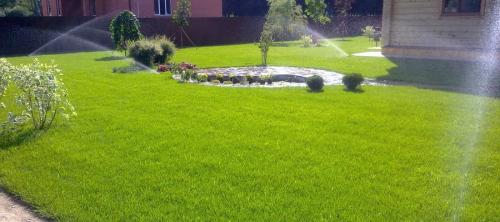

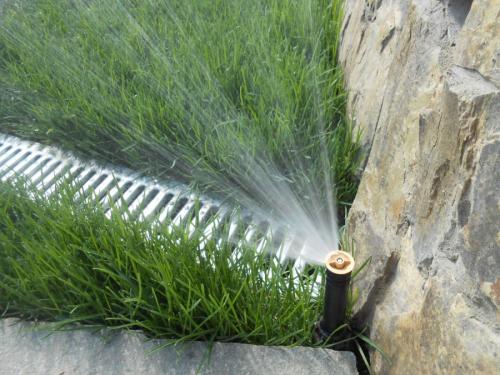

Современные установки авто полива оснащены потайными дождевателями. Они спрятаны в верхних слоях почвы. Для равномерного увлажнения, необходимо использовать несколько разновидностей дождевателей. На фото полива газона запечатлен процесс орошения зеленного участка.

Насосная станция должна располагаться рядом с источником воды. Это обеспечит максимальную мощность установки.

Основное требование этой системы заключается в присутствии специальных фильтров. Они предотвращают попадание мусора и частиц песка в полость дождевателей.

Контролеры должны быть установлены рядом с электрической линией. Она обеспечивает бесперебойное питание для всей установки. Элементы питания (кабель и провода) располагается в толще земли.

Предотвратить механическое повреждения поможет специальная гофрированная металлическая труба.

Самостоятельный монтаж системы автополива

Сделать систему для полива газона своими руками достаточно просто. Перед тем как приступить к рабочему процессу, необходимо подготовить все необходимые инструменты и элементы для сооружения установки. Для этого понадобится:

• план системы авто полива;
• дождеватели. Количество распрыскивателей подбирается в соответствии с площадью земельного участка;
• электромагнитные клапаны;
• блок регулирования;
• трубы;
• лопата;
• острый нож;
• веревка;
• строительный уровень;
• специальная краска для разметки территории;

Когда все детали на подготовлены, можно переходить к рабочему процессу. Он включает в себя несколько основных этапов:

Разметка участка. Для этого используют водоэмульсионную краску. Это позволяет правильно расположить трубопровод согласно плану. Помимо этого устанавливают небольшие колышки и натягивают веревку, которая помогает сохранить правильный угол наклона.

Копание траншеи под систему трубопровода. Если планируется сливаемая система полива, то глубина каждой траншеи должна составлять около 50 см. Угол наклона будет равен 3 С. Диаметр дренажного колодца не должен превышать 0,5 м. Соединение трубопровода.

Оборудование дренажного колодца. Для этого понадобится емкость глубина которой составляет от 0,1 до 0,25 м. Её фиксируют в толще земли.

Автополив своими руками для комнатных растений. Система «Фитиль»

Не намного сложнее организовать автополив для комнатных растений своими руками с применением фитилей. В этом случае поступление влаги идет через шнуры, один конец которых погружен в тару с водой, а второй находится в грунте с комнатным растением. Если веревка заходит в горшок сверху, ее рекомендуется зафиксировать шпилькой или колышком. Возможен и другой способ оформления автополива, когда шнур заводится в тару с цветком снизу через дренажное отверстие. Эту процедуру проводят заранее, на стадии высадки цветов. Все, что требуется цветоводу – периодически наполнять резервуар водой.

Внимание! Обустройство автополива снизу рекомендуется для комнатных растений, которые предпочитают легкий субстрат.

Если помимо автополива будет применяться обычный способ орошения цветов, емкости должны обязательно оснащаться дренажным слоем. При использовании исключительно фитильного автополива, организованного снизу, можно обойтись без дренажа. Оформление фитильного полива идет с применением синтетических шнуров, от веревок из натуральных нитей следует отказаться. Причина – быстрая порча фитиля, который при регулярном взаимодействии с водой вскорости сгниет и порвется.

Фитильный автополив комнатных растений нуждается в настройке. Здесь действуют простые законы физики: чем выше находится емкость с водой относительно цветка в горшке, тем быстрее влага будет просачиваться в грунт. Поэтому до длительного отъезда лучше заранее отрегулировать количество влаги, которое получат комнатные растения.

Автоматический полив участка своими руками. Особенности системы автополива на даче

Автополив участка является особым техническим комплексом, обеспечивающим равномерное и регулярное водообеспечение растений на определенной территории. Систему можно отнести к категории ландшафтных поливов. Она состоит из шлангов, оросителей, кранов, насоса, различных клапанов и контроллера, который функционирует на основании заложенной программы. Автополив работает согласно графику, внесенному в программу управления.

Системы атополива могут использоваться для всех видов насаждений

Так называемая система «умного дождя» часто используется в зимних садах, парках, оранжереях, производственных теплицах. Также ее устанавливают на дачном участке любого размера, благодаря чему можно контролировать полив огорода, газона, сада и цветников.

Среди главных достоинств системы автополива на даче своими руками можно выделить следующие:

• простоту эксплуатации;
• отсутствие необходимости в самостоятельном поливе растений на дачном участке или теплице;
• возможность задать необходимую интенсивность и частоту полива;
• автополив остро реагирует на влажность окружающей среды, поэтому система автоматически отключится во время дождя, что позволит сэкономить воду;
• возможность установки работы системы по часам и на определенном участке огорода или теплицы;
• долговечность.

Система автополива бывает трех видов: дождевание, капельное орошение и внутрипочвенный полив – каждый из вариантов имеет отличительные особенности и подбирается исходя из характера участка и видов зеленых насаждений.

Автополив своими руками. Дождевание в теплице: автоматическая система полива своими руками

Это большой проект, здесь показано, как оборудовать автоматическую систему полива теплицы методом дождевания . Перед тем, как начнете копать и покупать приспособления и оборудование, измерьте расстояния между узлами, чтобы рассчитать общее количество материалов, которые понадобятся. Для этого проекта использовался шланг PEX (это поперечно-сшитый полиэтилен, относится к группе термопластиков). Кроме этого вам понадобятся фитинги, резервуар для воды, водопроводный кран, клапаны. Расчистите участок и начинайте копать, траншеи лучше делать ниже глубины замерзания, то есть где-то 50 см.

Прежде чем начать установку шлангов, убедитесь, что резервуар для воды закреплен на такой высоте, чтобы вода естественным образом поступала в систему полива теплицы . Для бака можно сделать простую поперечную раму, но достаточно надежную. Здесь бак рассчитан на 1000 литров, это почти тонна. Затем можно устанавливать шланг PEX .

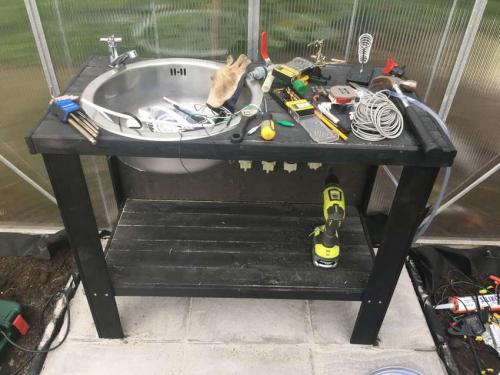

Подготовка контроллера и стола. Можете, купил дешевый садовый столик, и установить старую раковину. Затем закрепите водопроводный кран и установите контроллер Arduino.
После этого подсоедините насосы и фитинги. Теперь можно установить поливочные спринклеры . Укрепите шланги с помощью стяжек, потому что давление воды в сочетании с высокой температурой может привести к тому, что шланг оторвется в Т-образных соединениях.
