Как правильно класть плиты перекрытия на фундамент: основы технологии

Как правильно класть плиты перекрытия на фундамент: основы технологии

Альтернатива сборной технологии монтажа – монолит, предполагающий заливку бетонного раствора в предварительно собранную опалубку, внутри которой находится арматурный каркас. Основной минус данной методики – дороговизна, при этом сборный аналог не уступает ее по прочности и надежности, хотя обходится гораздо дешевле.

Сборные ЖБИ представлены следующими классами:

Пустотные. Внешне их сразу можно определить по сквозным отверстиям в форме овалов или кругов. Они способствуют снижению массы и стоимости плиты, уменьшают нагрузку на фундамент. Несколько ухудшаются звукоизоляционные и теплоизоляционные характеристики, в сравнении со сплошными плитами, но для малоэтажного строительства такие элементы подходят оптимально. Чтобы снизить потери тепловой энергии, улучшить звукоизоляцию, торцевые части, на которых находятся пустоты, рекомендовано заделать минеральной ватой, пенополистиролом, после чего покрыть их бетонным раствором. Такая заделка исключает формирование мостиков холода, которые не просто ухудшают микроклиматические условия в здании, но провоцируют накопление влаги, что чревато образованием очагов плесени, грибковых поражений.

Шатровые. Их визуальное отличие – сечение в форме буквы “П” и выраженные ребра жесткости, благодаря которым значительно увеличивается механическая прочность, устойчивость к поперечным и продольным механическим воздействиям. Шатровые плиты оптимально сбалансированы по стоимости, массе и эксплуатационным параметрам.

Сплошные. По сути, их можно назвать аналогами монолитов, однако, изготовлены они в заводских условиях, благодаря чему отличаются идеальной геометрией. Такие плиты массивны и дороги, требуют дополнительного усиления фундамента, ориентированы на высотные дома, здания, расположенные в районах повышенной сейсмической активности, объекты, к которым предъявляются наиболее жесткие требования.

Связанные вопросы и ответы:

Как подготовить фундамент под плиты перекрытия

Перед тем, как устанавливать плиты перекрытия, нужно разобраться, какие виды плит вообще существуют. Итак, в строительстве жилых домов применяются сплошные, пустотные и ребристые плиты. Рассмотрим отдельно каждый из них.

• Сплошные. Для такого вида плит обычно используют деревянную опалубку. Внутри нее находится армирующая сетка. После формирования следует выполнить заливку бетона. Чтобы плита застыла и стала прочной, должно пройти около месяца, хотя сроки могут варьироваться в зависимости от влажности воздуха. Такую конструкцию обычно выбирают, если она обладает нестандартной формой

Чем же хороши такие сплошные плиты перекрытия? Во-первых, они обладают идеально гладкой поверхностью, что значительно упрощает монтаж. Во–вторых, конструкция обладает высокими тепло и звукоизоляционными свойствами. Сплошная плита пожаробезопасна, а также она обладает продолжительным сроком службы.

Несмотря на все преимущества, такие плиты также обладают некоторыми недостатками. Начнем с того, что их очень сложно изготовить. Монтаж также непрост, ведь он занимает достаточно много времени.

• Пустотные. Такие изделия рассчитаны на незначительную нагрузку. По всей длине конструкции располагаются специальные цилиндрические полости. Из–за этого, плита теряет свои тепло и звукоизоляционные свойства. Такие плиты делают на заводах. Перед тем, как укладывать их на фундамент, тщательно проверяют расчеты, которые помогают понять, какой вес нагрузки может использоваться, чтобы плита выдержала ее
• Ребристые. Такие плиты перекрытия создаются п-образной формы. Из-за этого они способны выдерживать большую изгибающую нагрузку. Такие конструкции принято использовать для постройки гаражей, торговых центров и складов

Ребристые плиты хороши тем, что обладают высокой прочностью, не подвергаются коррозии, а из-за изогнутой формы весят немного. Но и у таких конструкций есть свои недостатки. Например, ребристые плиты не имеют никакого привлекательного вида, а также при их монтаже зачастую возникают проблемы.

Какой раствор лучше использовать для кладки плит перекрытия

Плита перекрытия (ПП) - это горизонтальная конструкция, разделяющая разные уровни здания. Перекрытия бывают не только межэтажными, но и мансардными, подвальными, чердачными. Расчет конструкций выполняется на этапе проектирования. В ходе расчета определяется прочность, жесткость, раскрытие трещин. При расчете инженеры руководствуются СТО 501-52-01-2007.

Использовать бетонные ПП при строительстве дома из газоблока можно при соблюдении определенных требований:

Использование легких плит. Для разделения этажей используются стандартные перекрытия, изготовленные по ГОСТ 26434-2015, следующих типов:

• 1П - толщиной 120 мм;
• 1 ПК - толщиной 220 мм с круглыми отверстиями 160 мм.

Не используются плиты перекрытия на газобетонные блоки, имеющие маркировку 2П и 2ПК, так как они изготавливаются из тяжелого бетона.

Достаточная толщина стены. Минимальная толщина стены из газобетона под плиты перекрытия зависит от марки газоблока. Для блоков D500 с классом прочности не ниже В2.5 этот показатель составляет:

• под межэтажные перекрытия - 300 мм;
• под мансардные или чердачные - 200 мм.

Наличие армопояса. Безопасное опирание плиты на стену из газоблока возможно только при наличии армопояса из монолитного бетона. Армопояс способствует равномерному распределению нагрузки, создаваемой плитами на газоблочные стены. Высота армопояса - 20 см. Допускается укладка армопояса из сборных ЖБИ, например U-блоков.

При несоблюдении хотя бы одного из этих условий перекрытия выдавливают газоблок в стене. В результате в кладке появляются трещины, нарушается структура газобетона. В серьезных случаях дом становится опасным для проживания, возникает опасность обрушения несущих стен. Но даже если стены не разрушатся, то жить в таком доме будет некомфортно: трещины - это мосты холода, поэтому стены начнут промерзать.

Какова технология укладки плит перекрытия на фундамент

Основное правило установки (укладки) плит перекрытия на фундамент и стены – их опирание должно выполняться в строгом соответствии со строительными нормами. Так, все виды ЖБИ серии ПБ и большинство изделий марок ПК (за исключением специальных с опиранием на 3 или 4 стороны, что указывается в маркировке в конце буквенно-цифрового обозначения символами «3» и «4» соответственно) могут опираться только на 2 стороны. В этом случае перекрытие изгибается под весом нагрузки, и все растяжение воспринимает на себя армирующий каркас – при отсутствии нагрузок, превышающих допустимые значения, повреждений не будет.

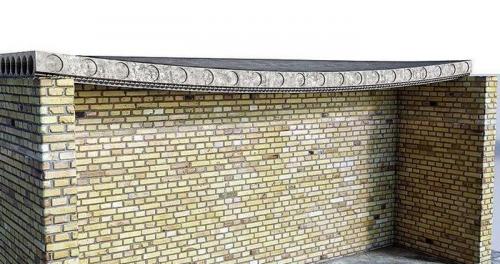

Рисунок 5. Классический способ опирания по 2-м сторонам

В исключительных случаях возможна укладка плит перекрытия на цоколь или стены с опиранием на 3 стороны – 2 короткие и 1 длинную. Данный способ применяется, если изделия при раскладке не помещаются по ширине пролета. При этом глубина опоры на длинную сторону должна быть минимальной. Здесь изгибающим нагрузкам подвергается не вся конструкция, а только ее свободный край, а продольный армирующий каркас воспринимает растягивающие напряжения не по всей длине, а лишь в определенном фрагменте. Однако к такому варианту установки лучше не прибегать.

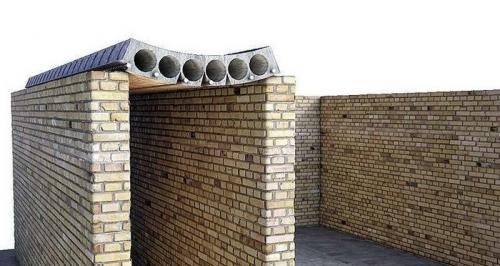

Рисунок 6. Допустимый, но нерекомендуемый вариант установки на 3 стороны

Мы рассмотрели 2 основных способа, как правильно укладывать плиты перекрытия на фундамент (стены). Для полноты понимания всей ситуации, рассмотрим несколько вариантов неправильной установки:

• Опирание по 2-м длинным сторонам – армирующий каркас в плитах расположен в продольном направлении, а в поперечном имеется только сетка, которая воспринимает преимущественно нагрузки от собственного веса изделия. При укладке таким способом сетка с тонкими армирующими прутками не сможет долго работать под нагрузками и перекрытие разрушится.

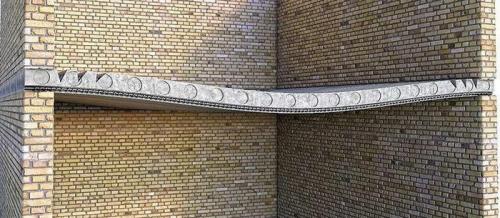

  Рисунок 7. Последствия установки плит с опорой на 2 длинные стороны

• Монтаж плит перекрытия на фундамент или стены с дополнительной опорой в пролете. Многопустотные изделия применяются только в качестве однопролетных. При наличии трех или более опор под воздействием нагрузок плита между ними будет прогибаться вниз, а над средней опорой появится выгиб вверх. Поскольку в верхней части ЖБИ армирующий каркас отсутствует, последствием воздействия растягивающего давления изгиба будет деформация перекрытия и образование трещин.

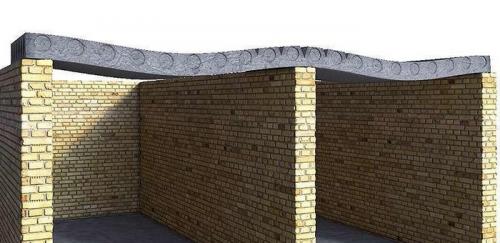

Рисунок 8. Перекрытие пролета с тремя опорами и его последствия

Также стоит учитывать, что укладывать плиты перекрытия можно только на ленточный фундамент – монтаж на основание свайного типа (или колонны с опорой по 4-м точкам) не допускается. Арматура правильно воспринимает напряжения только в случае, если ее концы заведены за опору. Когда под всеми концами прутков опора отсутствует, армирующий каркас работать не будет – ЖБИ будет прогибаться под нагрузками и в продольном, и в поперечном направлении, что приведет к его ускоренному разрушению. Решить эту проблем можно путем устройства монолитной ленты поверх свай либо установкой балок между колоннами.

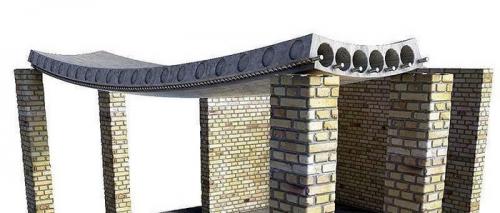

Рисунок 9. Пример установки плит с опорой по 4-м точкам

Также не допускается перекрытие плитами цоколя, как и «коробки» здания, с защемлением железобетонных изделий. Под защемлением следует понимать слишком глубокое заведение изделия на несущие конструкции, в результате чего оно не может работать, как шарнирно опирающееся. Это ведет к неравномерному восприятию арматурным каркасом растягивающих напряжений и образованию трещин вблизи опор.

Какие инструменты необходимы для укладки плит перекрытия

Перед тем как класть плиты перекрытия, необходимо тщательно подготовить основание, на которое мы будем их укладывать. При этом нужно принимать во внимание, какую роль будет играть устанавливаемая плита: межэтажного перекрытия (потолок) или перекрытия цокольного этажа.

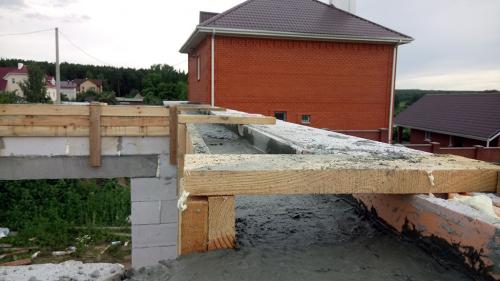

Чтобы надежно уложить бетонное межэтажное перекрытие на стены из блочных материалов или кирпича, подготовительные работы стоит начинать еще во время возведения стен. Для этого возведение стены нужно прекращать на некотором расстоянии до планируемой высоты. После чего кладка будет вестись в один-два ряда по наружной стороне, а на оставшемся пространстве заливается монолитный армопояс под плиты перекрытия.

Процесс заливки армопояса под перекрытие состоит в следующем:

1. Из досок, многослойной фанеры или иного подобного материала формируется опалубка.
2. Внутри опалубки вяжется проволочная арматура.
3. Заливается цементно-песчаный раствор.

Определяясь с высотой опалубки и, соответственно, размером армирующего пояса, необходимо учитывать не только высоту самой железобетонной плиты перекрытия, но и толщину утепляющего слоя (если в таковом существует необходимость).

Смысл подобного решения состоит в создании по всему периметру стены пояса со значительно большей прочностью, нежели окружающие стеновые материалы. Тем самым появляется возможность заметно уменьшить глубину опирания плиты без малейшей потери в плане надежности конструкции.

Подготовка к перекрытию цокольного этажа или подвала менее трудоемка, ведь укладка плит перекрытия производится практически на фундамент, который предварительно лишь ровняется бетонным раствором. По верхней кромке залитого или выложенного из блочного материала фундамента строго по вертикальному уровню нашиваются доски или многослойная фанера для создания опалубки. В эту опалубку заливается небольшой слой раствора таким образом, чтобы он едва покрывал основной материал фундамента. Для данной операции следует применять по мере возможности более жидкий раствор. Это необходимо для того, чтобы получающаяся бетонная прослойка как можно плотнее сцеплялась с верхней частью фундамента, обеспечивая равномерность передачи нагрузки.

Точность заливки проверяется с помощью горизонтального строительного уровня.

Какие меры безопасности следует соблюдать при укладке плит перекрытия

Основные этапы монтажа плит перекрытий включают в себя:?

• подготовительные работы;
• строповка плит перекрытий;
• перемещение плит перекрытий к месту укладки;
• установка плиты;
• анкеровка и заделка рустов и зазоров плит перекрытий.

Для строповки плит перекрытий с монтажными петлями используют универсальный четырехветвовой строп с подвеской, обеспечивающей равномерное распределение усилий в ветвях стропа.

Рисунок: Схема строповки плиты.

В процессе монтажа плит перекрытий участвуют четыре человека:?

• один человек стропует конструкцию;
• два человека выполняют непосредственно монтаж плит перекрытий;
• один человек регулирует работу крановщика.

Перед монтажом плит перекрытий пустотелых во избежание промерзания заделываются пустоты бетонной пробкой или утеплителем со стороны наружной стены. Зачастую пустоты могут заделываются уже на заводе изготовителе.

Рисунок: Заполнение пустот бетонной пробкой на заводе изготовителе.

Рисунок: Заполнение пустот утеплителем.

Перед монтажом плит перекрытий подвала необходимо предварительно убедиться, что отсутствуют разрывы и дефекты гидроизоляции фундамента.

Укладывают плиты перекрытия на идеально ровную поверхность стеновой конструкции, предварительно уложив растворную смесь толщиной 20 мм. Для обеспечения равномерной передачи и равномерности распределения нагрузки на несущие стены необходимо соблюдать ширину опирания плит перекрытий. Ширина опорной поверхности плит перекрытий на несущие конструкции зависит от материала стен, оптимальная ширина составляет 120 мм. Если пренебрегать шириной опорной поверхности, то в последствии это может привести к разрушению стен или плиты перекрытия.

В зависимости от материала стеновой конструкции, ширина опирания должна принимается:

Укладывают плиты перекрытий на две противоположные стороны стены по торцевым сторонам плиты или на три торца стены, образующие п-образный контур.

Рисунок: Процесс монтажа плит перекрытий.

Порядок монтажа плит перекрытий:?

1. очистить поверхность от мусора и остаток раствора;
2. проверить уровнем горизонтальность поверхности стен и исключить перепады по высоте более 15 см;
3. уложить цементно-песчаный раствор толщиной 20 мм;
4. выполнить строповку плиты перекрытия и переместить монтажным краном в место монтажа плиты;
5. ломом корректируем положение плиты, проверить пятно контакта и опустить плиту;
6. выполнить растроповку и анкеровку плиты;
7. зазор между торцевыми поверхностями плит заделать цементно-песчаным раствором.

Плиты перекрытия укладываются на растворную смесь толщиной 2 см. Консистенция растворной смеси должна быть густая, чтобы при монтаже плиты перекрытия полностью не выдавливалась. Монтаж плит перекрытий на свежеуложенную кладку запрещается.

Рисунок: Резка плиты перекрытия.

Если при монтаже сплошных монолитных плит перекрытий возникает потребность в уменьшении длины плит, тогда для этого потребуются болгарка с алмазным кругом для резки по бетону, диск для резки арматуры, кувалда и лом.

Последовательность действий резки плиты:?

1. очертить мелом требуемый размер плиты
2. уложить подложку по разметке плиты для предохранения бетона от сколов;
3. отрезать плиты по меловой разметки;
4. ударить кувалдой по поверхности и торцам плиты;
5. перерезать болгаркой с диском арматуру.

Рисунок: Монолитный участок.

В любом строительстве здания или сооружения часто происходит, что размеры перекрываемого помещения не соответствуют размерам плит перекрытиям. В таком случае образуются открытые не перекрытые участки, которые необходимо замоноличивать. Без монолитных участков не обходится ни строительство зданий и сооружений.

Порядок устройства монолитных участков:?

1. устанавливается деревянная опалубка на нижнюю поверхность;
2. устанавливается арматура;
3. заливается бетоном;
4. после затвердения снимается опалубка и выполняется стяжка.

Рисунок: Армированный пояс.

Если монтаж плит перекрытий ведется на стены из легкого материала (газосиликатные блоки, пеноблоки и т.д.), то необходимо предусматривать укрепление стен путем устройства армированного пояса. При кладке стен из мелкоштучного материала последний ряд кладки перед монтажом плит перекрытий необходимо устраивать тычковым.

Монтаж плит перекрытий ведется согласно ТНПА, а также в соответствии со строительным проектом.

Монтаж плит перекрытий ребристых ведут насухо на опорные конструкции, путем приваривания к закладным деталям на несущие конструкции.

Перекрывать несколько пролетов одной плитой перекрытия запрещено, так как плита может треснуть.

Как проверить качество кладки плит перекрытия

Производство и приёмку работ по монтажу плит перекрытия следует выполнять согласно требований СНиП 3.03.01-87 «Несущие и ограждающие конструкции». Контроль качества монтажа плит перекрытия включает:

-входной контроль качества конструкций и используемых материалов;

-операционный контроль качества выполняемых работ;

-приёмочный контроль выполненных работ.

Входной контроль конструкций на строительной площадке следует производить инженерно-техническими работниками монтирующей организации. Плиты перекрытия должны иметь паспорт, хорошо видимую маркировку и штамп О ТК завода с датой изготовления. Проверяют соответствие паспортных данных проектным и осуществляют внешний осмотр и обмер конструкций.

Плиты перекрытия, поступающие на строительную площадку, должны соответствовать требованиям ГОСТ 12767-80* и рабочих чертежей.

Технические критерии и средства контроля операций и процессов приведены в табл. 1.

Приёмочный контроль смонтированных плит перекрытия производят в процессе поэтажной приёмки смонтированных конструкций на захватке. При приёмке работ предъявляют журналы монтажных и сварочных работ, заделки стыков, документы лабораторных анализов и испытаний при сварке и замоноличивании стыков, акты освидетельствования скрытых работ.

Таблица 1.

Какие наиболее распространённые ошибки возникают при укладке плит перекрытия

Монолитная плита перекрытия – это один из самых распространенных строительных элементов, используемый практически во всех технологиях строительства. Более того, сама история монолитной техники начиналась именно с них . Причин множество – от высокой надежности (плиты выдерживают взрыв бытового газа и не складываются в течение минимум двух часов)  и долговечности (более 100 лет) до оперативности и простоты их изготовления.

Но все преимущества можно свести на «нет», допустив досадные ошибки, которые легко могут привести к разрушению опалубки . Остановимся на самых распространенных.

Ошибки в расчетах или работа «на глазок»

Монолитные перекрытия производятся при помощи специальной опалубки. Она удобна, функциональна, в некоторых случаях может регулироваться по высоте и очень надежна. Но даже самая качественная оснастка может разрушиться, если превысить предельно допустимые на нее нагрузки.

Для правильного монтажа существует специальная таблица, в которой сказано, с каким шагом ставить стойки и как расставлять второстепенные балки в зависимости от толщины плиты. Учитывается также и высота опор – чем они выше, тем тоньше должен быть заливаемый слой. Подобные нормативы есть у каждого вида опалубки, и соответствующая документация сопровождает любой ее комплект. Кроме того, взять опалубку в аренду у профессионалов , они также помогут с расчетами.

Использование самодельной опалубки

Минимизация строительных затрат – стремление оправданное. Но использование самодельной опалубки, собранной из «того, что было», нередко оборачивается серьезными проблемами и существенными затратами на их устранение. Самодельная опалубка имеет право на существование, но только при условии высокого профессионализма мастеров, наличия у них соответствующего опыта и опять-таки грамотных расчетов.

Изготовление бетона самостоятельно

Перекрытие – это монолитный элемент, нуждающийся в большом количестве бетона. Изготовить нужное его количество на стройплощадке за один раз практически невозможно. В итоге будут перерывы между замесами, что приведет к отсутствию целостности у плиты и, как следствие, снижению ее эксплуатационных характеристик.

Экономия на вибрировании бетона

После заливки смеси обязательно нужно удалить из нее воздух. Для этого используется глубинный вибратор и виброрейка. Если их не применять, в готовой плите появятся «раковины» и пустоты. Это негативно сказывается не только на эстетики, но и на прочностных характеристиках монолитного элемента.

Недоуход и преждевременная распалубка

Первую неделю после заливки перекрытие нужно обязательно смачивать водой. Это предотвращает пересыхание и растрескивание поверхности. Летом опалубку снимают через неделю, зимой этот период увеличивается в зависимости от погоды. Полностью нагружать перекрытия можно не ранее чем через 28 дней после заливки. Игнорирование сроков также может негативно сказаться на качестве монолитного перекрытия.

Как выровнять плиты перекрытия при их укладке

Для точности конструкции нужно начертить схему со всеми размерами, так удастся избежать зазоров и нехватки плит. Если все-таки присутствуют большие зазоры, их можно заполнить шлакоблоком, а мелкие зазоры и трещины залить бетонным раствором .

При монтаже пустотных плит перекрытия, нужно следить за тем, чтобы они укладывались гладкой стороной вниз. Они должны располагаться максимально близко друг к другу — нужно избегать даже мельчайших зазоров. Укладывать их нужно, подгоняя друг к другу по нижнему краю.

При монтаже плит перекрытия на фундаментную основу очень важно знать, что они должны быть установлены только на 2 стенах, причем короткими, а не длинными сторонами. Такой способ монтажа нужен для того, чтобы предупредить возможную деформацию и смещение в случае, если фундаментная основа «просядет».

Дело все в том, что в таких случаях на третью, длинную сторону перемещается весь вес конструкции, а на коротких сторонах могут возникнуть трещины или зазоры, а этого никак допустить нельзя. Также не следует забывать о том, что короткие стороны железобетонных заготовок должны устанавливаться на стены не полностью — на 11-15 см. Это поможет снизить теплопотери в дальнейшей эксплуатации любого помещения.

Сразу следует подумать о том, где будут проходить коммуникации, чтобы оставить для них зазоры между плитами перекрытия.

После установки железобетонных конструкций, обязательно нужно связать их арматурными прутьями для прочности и крепости будущего помещения. Для этого подойдут прутья диаметром 9-12 мм, можно использовать катанку класса А1 (когда возникают нагрузки, она будет растягиваться, а не ломаться). Прутья привариваются одним концом к петле, а вторым — к петле соседней заготовки перекрытия. Нельзя проводить соединение сразу нескольких железобетонных плит — соединяются между собой только две плиты. С внешней стороны плиты закрепляются анкерами.

Обязательно нужно обратить внимание на правила транспортировки, выгрузки и хранения железобетонных конструкций и материалов, чтобы они не подверглись деформации. Между железобетонными плитами обязательно на одном расстоянии и в одинаковых местах нужно подкладывать деревянные брусья , в противном случае под нагрузкой они могут лопнуть.

В некоторых случаях, когда железобетонные плиты долгое время находятся на холоде, они могут промерзнуть, тогда из-за влаги, которая будет находиться в железобетонных конструкциях, может образовываться грибок и появляться плесень. Чтобы избежать этого, нужно сделать небольшие отверстия в каждой заготовке на расстоянии 25 см друг от друга и задуть в них монтажную пену . Таким образом, железобетонные конструкции не будут впитывать влагу.

Плиты перекрытия являются железобетонными изделиями, которые производятся для строительства различных сооружений. Они изготовлены из щебня и бетона с применением мощной арматуры.

Перекрытия изготовлены из щебня и бетона с применением мощной арматуры.

Укладка плит перекрытия, как и любая технология, имеет свои особенности и правила, на которые необходимо обратить внимание.

Важно заранее ознакомиться с основными этапами работы, чтобы в процессе строительства не допустить ошибок.

В частном строительстве чаще всего используются перекрытия из железобетонных круглопустотных плит. Они популярны благодаря своим преимуществам, которые отличают их от других типов перекрытия. Благодаря пустотам, которые заполнены воздухом, они отлично сохраняют тепло и повышают звукоизоляцию. В отличие от некоторых других подобных изделий, они имеют значительно меньший вес, что сокращает нагрузку на несущие конструкции.

Необходимые инструменты для работы: кельма, молоток, рулетка.
