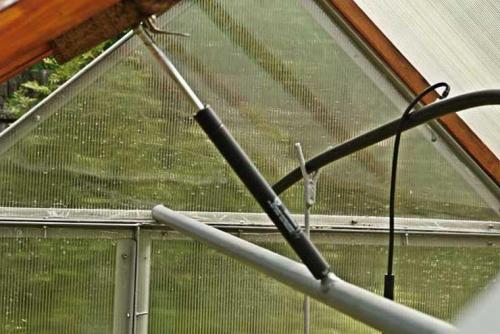

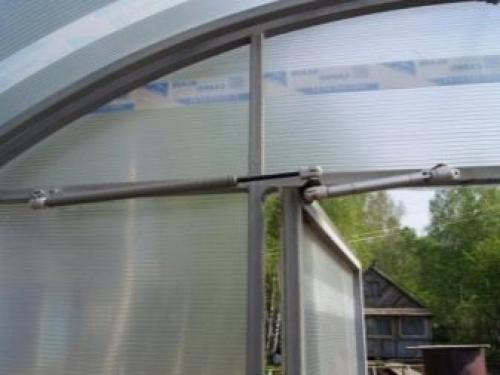

Автоматическая форточка для теплицы своими руками. Варианты исполнения

Автоматическая форточка для теплицы своими руками. Варианты исполнения

По механизму действия выделяют несколько основных групп термоприводов. Как устроить автоматическое открывание форточек в теплице своими руками?

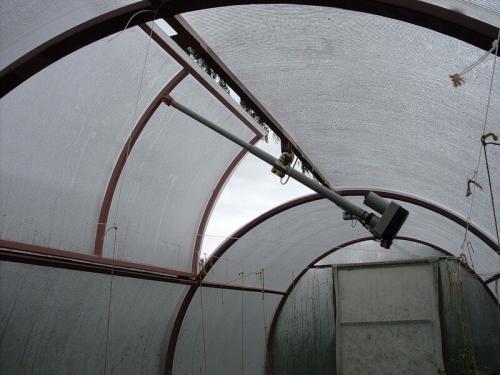

Электрические

Как следует из названия, в этих приборах исполнительное устройство приводится в движение электромотором . Команду на включение мотора подает контроллер, который ориентируется на информацию от термодатчика.

К достоинствам электрических приводов относятся большая мощность и возможность создания программируемых интеллектуальных систем, включающих в себя множество самых разнообразных датчиков и позволяющих наиболее корректно определять режим проветривания теплицы.

Главные недостатки электротермоприводов — зависимость от электроснабжения и не самая низкая для простого садовода стоимость. Кроме того, влажная атмосфера теплицы не способствует длительной эксплуатации любых электроприборов.

Биметаллические

Принцип их работы основан на разных коэффициентах теплового расширения у разных металлов. Если две пластины из таких металлов каким-либо образом скрепить вместе, то при нагревании одна из них в размерах обязательно станет больше другой. Получившийся перекос и используется в качестве источника механической работы при открывании форточки.

Достоинством такого привода является его простота и автономность, недостатком — не всегда достаточная мощность.

Пневматические

Работа пневматических термоприводов основана на подаче нагретого воздуха из герметичной емкости в поршень привода . Когда емкость нагревается, расширившийся воздух по трубке подается в поршень, который приходит в движение и открывает фрамугу. При понижении температуры воздух внутри системы сжимается и тянет поршень в обратную сторону, закрывая окно.

При всей простоте такой конструкции, самостоятельно изготовить ее довольно трудно. Будет необходимо обеспечить серьезную герметизацию не только емкости, но и внутри поршня. Усложняет задачу и свойство воздуха легко сжиматься, что приводит к потере в эффективности работы всей системы.

Электропривод форточки теплицы. Как установить электропривод на форточку для автоматического проветривания теплицы

Для того, чтобы растениям внутри тепличной конструкции было комфортно, здесь должен поддерживаться температурный режим и необходимый уровень влажности. Во многих теплицах можно встретить ручной режим принудительного проветривания помещения, заключающегося в открывании дверей, форточек и окон. В течение светового дня окна открыты, затем на ночь нужно закрывать, чтобы рассада не померзла и не пропала. Но это не всегда удобно, огородник должен находиться неотлучно. Привод для проветривания теплицы становится выходом.

Проветривание теплицы электроприводом

Когда проводится принудительная вентиляция парника, то здесь возрастает риск снижения урожайности. Это происходит из-за человеческого фактора, когда двери и окна в помещение были закрыты не вовремя. Потому использование при проветривании теплицы электропривода способствует поддержания в помещении комфортных условий для роста рассады и ее плодоношения. Особенно актуальным такой способ становится для тех, кто не находится на приусадебном участке постоянно.

Автоматический привод для проветривания теплицы действует по времени и растения не передерживаются в жаре и не страдают от холода.

Что достигается в результате принудительной вентиляции парника:

• Поддерживается оптимальный температурный режим. Чтобы высаженные культуры приносили плоды, нужно в период цветения обеспечить им достаточный уровень влажности и тепло. Если будет присутствовать полив и нагрев конструкции, то растения вместо урожая будут пропадать и загнивать, потому нужно ставить привод для проветривания теплицы;
• В течение суток температура может поменяться много раз, в этот период рассада закаляется, растения становятся сильнее и крепче. Этот момент важен, если рассаду планируют переносить из парника в открытый грунт;
• Проветривание теплицы электроприводом не дает вредителям шансов поселиться внутри сооружения. Как правило, паразиты заселяются в местах, где повышенная влага и тепло. Обеспечивая циркуляцию воздуха, снижается риск развития вредных насекомых;
• Также при движении воздуха происходит опыление, повышая количество урожая.

Принудительное проветривание теплицы электроприводом – это энергозависимый метод. Как правило, внутри помещения устанавливается несколько вентиляторов. Одни работают и нагнетают воздух, другие наоборот, производят вытяжку воздуха и излишней влаги. Если строение большое, то здесь требуется установка нескольких агрегатов, чтобы обеспечить полноценное проветривание теплицы электроприводом.

Система, отвечающая за вентиляцию внутри парника, работающая в автоматическом режиме, нуждается в дополнительном аккумуляторе, поскольку нужна подзарядка. Если этого не будет, то не исключены сбои в работе системы и вместо урожая будут погибшие растения.

Привод системы проветривание теплицы должен устанавливаться на форточки, тогда это обеспечить достаточное проникновение воздуха в сооружение, лишняя влага покинет здание.

Проветривание теплицы электроприводом своими руками

Не всегда есть возможность приобрести оборудование для автоматической вентиляции. Потому многие выбирают вариант сделать привод системы вентиляции теплицы своими руками.

Механизм, который будет в автоматическом режиме открывать и закрывать окно, изготавливается из банок:

• Деревянный брус;
• Фрамуги от вентиляции;
• Оси вращения;
• Фиксаторы.

Принцип действия системы следующий: когда в помещении повышается температура, то влага переходит из одной банки по системам трубок в другую. В результате происходит открывание форточки. По мере остывания вода возвращается в первоначальную емкость, окно закрывается.

Привод для проветривания теплицы

На сегодня предлагается несколько видов вентиляции с использованием электричества:

• Реечные;
• Штоковые;
• Линейные;
• Поворотные;
• Цепные.

Привод системы проветривания теплицы управляется контроллером. В отношении потребления электроэнергии все системы являются экономными.

Что получает огородник, установив проветривание теплицы электроприводом:

• Контроль открытия и закрытия форточки. При этом окно открывается не полностью, а на строго заданные параметры;
• Если на улице неблагоприятные погодные условия, то дверь закрывается принудительно, не давая туману или граду попасть внутрь и повредить растения;
• Возможность установки на приводе системы проветривания теплицы, датчика дождя и других осадков, чтобы двери и форточки закрывались автоматически;
• Процедура открытия и закрытия производится в течение нескольких секунд.

Но есть и минусы в использовании данного устройства:

• Проветривание теплицы электроприводом требует обязательного наличия бесперебойного источника питания;
• Нужно устанавливать контроллер и датчик.

Обеспечение принудительного проветривания теплицы электроприводом позволяет не быть привязанным постоянно к парнику.

Газлифт для теплицы своими руками. Термопривод для теплиц: особенности и преимущества эксплуатации

Жизнь в стиле органик и эко вынуждает современных умельцев прибегать к максимально комфортному обустройству своих земельных участков с целью выработки большего количества качественных продуктов. Зачастую все, что высаживается на приусадебном участке, идет в ход для себя, редко кто из современных земледельцев с небольшим огородом устраивает у себя выращивание овощей, фруктов и ягод в промышленных масштабах. Однако простым дачникам и огородникам есть чему поучиться у профессиональных фермеров. Например, автоматизации различных процессов в теплицах.

Необходимость вентиляции

Всем жителям многоквартирных домов известно, что получить свежие овощи зимой или ранней весной можно лишь в магазине. Но те, кто имеют в своем распоряжении хотя бы небольшой участок земли, могут собственноручно устроить себе овощной пир во время холодов и неурожайности. Для этих целей на огородах часто обустраиваются теплицы. Такие хозпостройки могут быт выполнены из различных материалов: от плотной промышленной пленки до тяжелого стекла. Наиболее популярны на сегодняшний день парники из поликарбоната.

Основной принцип работы теплицы заключается в создании максимально комфортных условий для выращивания сельскохозяйственных культур.

Этому способствует несколько факторов.

• Поддержание температуры. Для полноценного функционирования теплицы внутри должно быть не менее 22-24 градусов тепла.
• Оптимальная влажность воздуха. Этот параметр разрабатывается для каждого отдельного растения. Но существует также определенная норма, которая лежит в пределах от 88% до 96%.
• Проветривание. Последний пункт является совокупностью двух предыдущих.

Для того чтобы нормализовать необходимые показатели температуры и влажности в парнике, необходимо устраивать растениям воздушные ванны. Конечно, это можно сделать самостоятельно. Утром – распахнув двери или окна, а вечером их закрыв. Так раньше и поступали. Сегодня же сельскохозяйственный технологический прогресс позволил изобрести устройства для автоматического открывания и закрывания окон в теплицах.

Следует понимать, что стандартные методы устройства сквозняков для растений неприемлемы. От слишком резкого перепада температуры или уровня влажности может произойти ухудшение состояния культуры и ее гибель. Если в пленочных теплицах есть вариант самовентиляции (за счет недостаточной герметичности таких конструкций), то стеклянные и поликарбонатные постройки очень нуждаются в автоматическом проветривании.

Помимо контроля указанных показателей, существует также риск развития болезнетворных бактерий и микроорганизмов , негативно отражающихся на росте овощей и фруктов. Многие насекомые также предпочитают теплые и влажные места для своей дислокации. Периодические же воздушные ванны в теплицах принесут им дискомфорт. Таким образом, никто не покусится на ваш будущий урожай.

Чтобы не переживать и не бегать каждые полчаса-час к теплице, проверяя все показатели, специалисты в области сельского хозяйства советуют приобретать и устанавливать термоприводы. Что это такое и как оно действует, разберемся далее.

Автоматическое открывание дверей теплицы своими руками. Как сделать такую дверку самостоятельно

Принцип работы всех гидравлических аппаратов один, а конструкция проста. Чтобы сэкономить, можно создать устройство для открывания двери в теплице самостоятельно. Чтобы сделать автоматическое открывание дверей теплицыпотребуются материалы, которые найдутся на каждой даче.

• 2 тары (разного объема);
• пробка для герметичного закрытия тары (можно сделать из куска пенопласта или резины);
• трубка для отвода жидкости (пластиковая, или из металла, подойдет от капельницы);
• шланг.

Процесс изготовления устройства для открывания дверей в теплице:

1. Для начала герметично крепим один из концов трубки к таре. Воспользуйтесь герметиком.
2. Емкость на 40% заполняем жидкостью: водой, тосолом, машинным маслом. Предпочтительнее масло или тосол, так как они не испаряются, как вода, и вам не придется постоянно доливать жидкость.
3. Закрытую емкость надежно крепим в парнике.
4. Берем вторую тару с меньшим размером. В нее вставляем пробку. В пробку вводим через отверстие шланг. Соединение должно быть герметичным.
5. В эту тару также добавляется жидкость, уровень которой должен быть на 1 см выше среза трубки.
6. Обе тары соединяются трубочкой между собой.
7. Соединяющая тары трубка должна висеть свободно при любом положении дверцы. Растения задевать ее тоже не должны, чтобы система работала.

Принцип работы устройства

• Привытесняет жидкость под давлением. Нагретая, она перетекает в другую емкость (у который объем меньше);
• перетекающая жидкость увеличивает вес второй тары;
• соединяем тару с форточкой/дверью с помощью шнура. Опускающаяся под тяжестью тара, откроет форточку/дверцу.
• При снижении температуры внутри парника начнется обратный процесс.

Регулировка механизма автоматического открытия

Самооткрывающиеся двери должны быть отрегулированы. Имеется в виду регулировка в зависимости от веса дверцы.

Чем тяжелее дверь, тем больше жидкости наливают в емкость!

Если она очень тяжелая, регулировку нельзя выполнить бесконечным увеличением объема жидкости в емкости. Для этого можно нижней брус на дверце сделать тяжелее и управлять весом путем смещения центра вращения.

Работы по регулировке должны проводиться в теплую погоду!

Привод для теплицы своими руками. Электропривод руками схема - причины проветривания теплиц

Проветривание теплиц является необходимым процессом правильного их функционирования. Теплицы нуждаются в проветривании по таким причинам:

1. Для поддержания оптимального температурного режима. Для достижения вегетации растений, необходимо поддерживать в теплице температуру около двадцати градусов. Интенсивный полив и более высокая температура, приводят к преждевременной порче растений и их увяданию. Для того, чтобы этого не произошло, необходимо периодически проветривать тепличное помещение.

2. При суточных переменах температуры растения закаляются, становятся более крепкими. Особо актуально при выращивании рассады, которая в дальнейшем будет произрастать в обычном грунте.

3. Наличие свежего воздуха предотвращает появление вредителей в теплице. Высокая температура и влажность - отличные условия для развития плесени и насекомых. Снижая эти показатели удается предотвратить их развитие.

4. Так как в помещении теплицы интенсивно передвигаются воздушные массы, происходит опыление растений и повышение их плодородности.

Существует несколько способов проветривания теплиц. В соотношении с принципом проветривания, они подразделяются на методы естественного и принудительного вентилирования. Естественные способы проветривания бывают энергетически зависимыми, у которых имеется электропривод и системы с автоприводом.

Принудительное проветривание теплицы подразумевает монтаж нескольких вентиляторов, одни из которых выводят воздух из теплицы, а другие - нагнетают его. В больших теплицах устанавливают также вентиляционные устройства, которые способствуют перемешиванию и перераспределению воздуха.

Учтите, что система автоматического проветривания теплицы комплектуется дополнительными аккумуляторами, которые периодически нуждаются в подзарядке. В противном случае, возможны сбои в работе системы.

Проветриватели электрического типа - устанавливаются на тепличных форточках. Сравнивая их с предыдущим вариантом привода, выделим такие преимущества:

• проветриватели, устанавливаемые на форточках позволяют обеспечить точную регулировку положения окна, быстро изменяют настройки и позволяют регулировать их;
• силовой привод обладает высокой мощностью, которая открывает не только одно окно, но и сразу несколько форточек;
• используется в теплицах с многоступенчатой системой проветривания, срабатывает при определенной температуре.

Среди основных составляющих электропривода для форточки выделим:

• температурный регулятор;
• реле настроек автопривода;
• температурный детектор выносного типа;
• редуктор;
• вал;
• трос;
• непосредственно форточку.

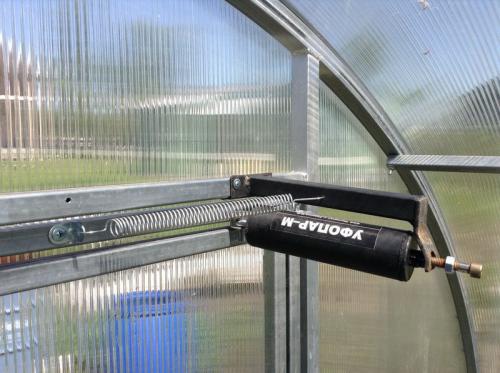

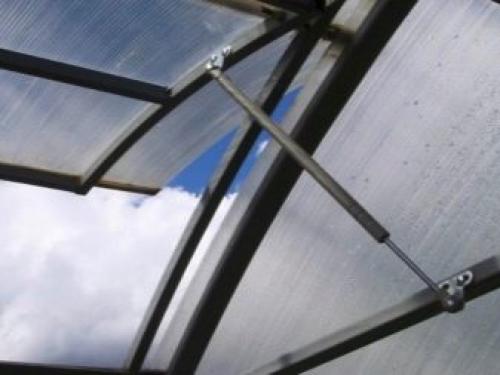

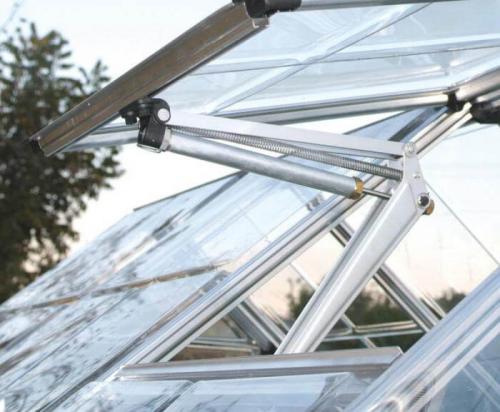

Выделяют открыватели для форточек пневматического и гидравлического типа. Каждая из систем отличается одинаковым принципом действия. Внутри открывателя имеется рабочая жидкость, которая в процессе нагрева расширяется и выталкивает открыватель окна.

Главным составляющим любого открывателя является стальной гидравлический цилиндр, внутри которого имеется термопривод. Кроме того, устройство оснащается крепежами для цилиндров, штоком, толкателем, фиксаторами, рычагами, уголками для фиксации каркаса, приспособлениями для фиксации открывателя на разных видах окон.

Учтите, что все автоматические системы проветривания окон оснащены расширяющими веществами с большой инерционностью. Если температура в помещении повышается слишком резко, то они могут не сработать. В таком случае, рекомендуется выполнять открытие окон вручную.

Видео автоматическое проветривание для теплицы СВОИМИ РУКАМИ! (два в одном)- для двух форточек.
