Монолитная плита на ленточный фундамент: особенности и преимущества

Монолитная плита на ленточный фундамент: особенности и преимущества

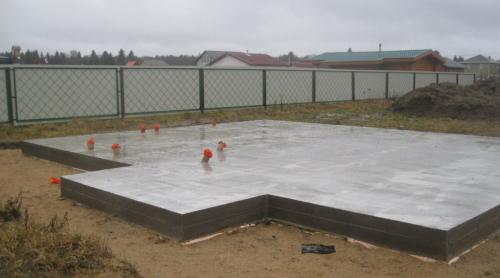

Монолитная плита под фундамент — это универсальное решение для несущих конструкций. Она подходит как для промышленных объектов, так и для загородных домов.
Благодаря своим особенностям, такая плита может использоваться на сложных грунтах, включая водонасыщенные, подвижные почвы, склонные к переувлажнению и морозному пучению.

Если вы планируете строительство дома, обратите внимание на монолитный фундамент. Это отличный выбор, особенно если на вашем участке есть проблемы с грунтовыми водами. Монолитный фундамент обеспечит надёжную основу для вашего жилого строения и прослужит вам долгие годы.

Опытные профессионалы знают, что монолитная несущая конструкция – верное решение, когда на участке грунт следующего типа:

• насыпной;
• водонасыщенный;
• глинистый или суглинистый;
• супесь (мелкопесчаный, пылевой);
• торфяники (слабый несущий грунт).

Важно помнить, что монолитный фундамент не рекомендуется использовать на участках с толстым слоем почвы или ила. Также этот тип фундамента не подходит для регионов, где высока вероятность оползней.

Монолитный фундамент – это универсальное решение для строительства. Он представляет собой цельную плиту, неразрывно связанную с армирующим каркасом и бетоном. Особенностью такой конструкции является то, что она охватывает всю площадь дома. Благодаря этому фундамент обладает высокой устойчивостью и способен выдерживать небольшие движения почвы.

Благодаря этой особенности, которой нет у других типов несущих основ, монолитный фундамент является очень надёжным. Он будет служить в неизменном виде долгие годы, даже если нагрузка на него будет большой, а грунт на участке — низкоплотным.

Связанные вопросы и ответы:

Какие преимущества использования монолитной плиты на ленточном фундаменте

Выбор подходящего основания при строительстве — весьма важен, поскольку от правильного решения зависит надежность и долговечность самой постройки. Хотя ленточный фундамент является самым популярным вариантом в частном домостроении, иногда более практичной является именно плитная конструкция. Прочитав нашу статью, вы сможете выбрать для себя, что лучше, фундамент плита или лента под дом. Мы расскажем об особенностях каждой технологии, плюсах и минусах, а также на что обратить внимание для принятия верного решения.

Что из себя представляют

Данные основания — это прочные железобетонные монолиты (есть и другие — сборные, комбинированные), возводимые на строительной площадке и, благодаря повышенной прочности, пользующиеся повышенным спросом. В зависимости от грунтовых условий и характеристик объекта они могут стать выгодным решением в той или иной ситуации.

Ленточный фундамент

Это опорная конструкция в виде бетонной ленты, внутрь которой помещен стальной каркас. Ее располагают под несущими стенами здания. Высота и ширина основы напрямую связаны с несущей способностью грунта, свойствами составляющих его слоев и УГВ. В зависимости от этих показателей и размеров строения для определенного объекта выбирают один из видов:

• Незаглубленный. Используется для плотных и скальных почв с низким водонасыщением, располагается практически полностью на поверхности земли.
• Мелкозаглубленный (0,5-0,7 м). Его возводят при низкой пучинистости грунта или полном ее отсутствии. Применяется для деревянных, кирпичных, газобетонных частных домов.
• Заглубленный. (20-30 см ниже уровня промерзания почвы). Возведение его целесообразно при необходимости обустройства подвала, а также для зданий с большой массой.

Преимуществом при небольшом заглублении являются простота и надежность, способность выдерживать большие нагрузки, возможность установки на небольшом уклоне и устройства для зданий любой формы. При правильном монтаже не боится пучения почвы, служит более 100 лет, в сравнении с другими ж/б сооружениями недорогой, удобный для прокладки коммуникаций. Минусы технологии — высокие трудозатраты (земляные работы, обустройство опалубки и армокаркаса, заливка бетона), долго ждать готовности (до месяца). Кроме того, при дальнейшей стройке нужно сооружать полы.

Какие материалы необходимы для устройства монолитной плиты на ленточном фундаменте

В статье о видах фундамента мы рассказывали про базовые отличия разных типов оснований для строительства дома. В этой теме мы разберём более детально свойства плитного фундамента и основные шаги в технологии монтажа.

Важно! В каждом отдельном случае конструкция фундамента (толщина заливки, диаметр арматуры, сроки набора прочности бетона) могут отличаться. И полностью зависят от инженерного расчёта специалистов.

Весь процесс можно разделить на несколько ключевых шагов:

Земляные работы для плитного фундамента

Начинать земляные работы лучше всего летом. В это время земля сухая и не промёрзшая. При сильном дожде грунт на участке может приобрести дополнительную подвижность, и спецтехника создаст глубокие колеи, мешающие проведению работ.

При монтаже монолитной плиты её можно утопить в толщу грунта, либо спроектировать на поверхности. Степень заглубления зависит от конструкции дома. Если в строении предусмотрен цокольный этаж, то глубина котлована может быть 1.5 метра и более.

В любом случае, первым делом удаляются все надземные растения и извлекаются корни.

Перед началом раскопок, поверхность почвы разравнивают и размечают колышками (с натянутой веревкой между ними) границы фундамента, чтобы рабочие и водитель спецтехники понимал, в периметрах какой зоны нужно проводить работы.

Важно не забыть оставить место для опалубки и отмостки. Около метра с каждой стороны.

Совет!

Границы для работ техники можно обозначить с помощью мела.

Когда участок очищен от растений, деревьев, валунов и прочего, можно приступать к рытью котлована. Работа выполняется экскаватором, с допустимой погрешностью +/- 10 см от плана.

Важно! Заранее определиться с вывозом грунта. Складирование грунта при работе экскаватором нужно организовать на расстоянии не ближе 0.5 метров от края котлована. Для песка – не ближе 2 метров. Не забудьте оставить место для проезда и разворотов спецтехники.

Когда котлован вырыт, можно приступать к созданию так называемой «подушки». Это прослойка между грунтом и будущим фундаментом.

Если коммуникации планируется провести под бетонной плитой, то рыть траншеи для труб нужно уже на этом этапе. Для корректной работы канализации важно помнить о соблюдении уклона трубы (2 см на каждый метр трубы). Угол стыковки вертикального вывода трубы и горизонтальной трубы, отводящей стоки за пределы фундамента должен быть сделать из 2 колен с углом 45°. При использовании угла 90° появляется большой риск засорения системы слива.

Подробнее о том, как провести наружную канализацию в доме мы рассказали в отдельной статье:

• Устройство наружной канализации в частном доме

После прокладки труб, траншеи зарываются, и почва уплотняется.

Если на участке или недалеко от его границ есть возвышенности, нужно предусмотреть наличие прифундаментного дренажа, который будет отводить грунтовые воды и защищать подушку фундамента от подмывания. Как правильно сделать дренаж на участке мы расскажем в отдельной теме.

В качестве первого слоя используется песок. Уплотнение песка рекомендуется делать каждые 10-20 см толщины слоя при помощи виброплит.

Перед трамбовкой, песок рекомендуется поливать водой. В некоторых случаях песок накрывают геотекстилем. Он нужен для того, чтобы разные слои сыпучих материалов не смешивались.

Затем высыпается слой щебня с фракцией 20-40 мм и аналогично песку утрамбовывается.

После этого оба слоя подушки закрываются геотекстилем, который в дальнейшем засыпается небольшим слоем песка 5-10 см и также утрамбовывается (толщина каждого слоя засыпки рассчитывается при проектировании фундамента индивидуально). Поверх песка укладывается профилированная мембрана.

Геотекстиль

Геотекстиль – это нетканое полотно из полипропилена или полиэфира, не дающее грунту просесть и увеличивающее его несущие способности.

Выполняет функцию дренажа и фильтра.

Какие этапы строительства монолитной плиты на ленточном фундаменте

Процесс установки монолитной плиты на ленточном фундаменте начинается с изготовления ленты. Это может быть выполнено путем укладки блочного материала или заливки бетоном. В последнем случае используется традиционная технология, за исключением того, что внешняя опалубка делается выше внутренней на толщину плиты и часть вертикальной арматуры становится длиннее на 5-7 см, чем высота фундамента, так что после заливки она остается видимой. После полного застывания раствора (примерно через 1-2 недели) можно приступить к монтажу плиты, включая следующие работы:

1. Демонтаж внутренней опалубки, если она не предназначена для повторного использования.
2. Вычистка котлована внутри очерченной фигуры фундамента на глубину 50-60 см.
3. Установка труб для последующего прокладывания коммуникаций.
4. Засыпка и уплотнение песчаного слоя толщиной 15–20 см.
5. Выкладывание песчаного слоя геотекстилем с выносом его краев за пределы ямы примерно на 50 см и обшивкой полос специальной машиной.
6. Засыпка и уплотнение щебневого слоя толщиной 20 см с последующим заливанием цементным раствором до образования сверху слоя толщиной 3–5 см.
7. Укладка гидроизоляции с запайкой швов и выносом краев за пределы ямы на 30–40 см.
8. Установка теплоизоляции на одном уровне с верхней поверхностью железобетонной плиты и заделывание стыков между ее компонентами.
9. Создание двухуровневого арматурного каркаса из стальных стержней диаметром 12–14 мм высотой 10–15 см и площадью, соответствующей площади наружной опалубки ленточного фундамента.
10. Ставим армокаркас на специальные или самодельные подставки высотой 5–6 см и соединяем его края с выступающими над верхней плоскостью ленты вертикальными стержнями.
11. Затем заливаем образованную внешнюю опалубку ёмкости бетонной смесью так, чтобы над верхним ярусом армокаркаса получился защитный слой толщиной не менее 5 см.
12. После этого уплотняем бетон штыкованием или вибрированием и обеспечиваем уход за ним в процессе застывания.

Какие особенности проектирования монолитной плиты на ленточном фундаменте

Основание ленточного типа является распространенным видом фундамента, который возводится в виде железобетонной ленты по всему периметру дома, а также под имеющимися несущими внутренними стенами. Отличаясь экономичностью, данный тип конструкции основания разделяется на несколько типов. В зависимости от глубины закладки различают:

• незаглубленный;
• мелкозаглубленный;
• заглубленный вид фундамента.

Степень заглубления ленточного основания определяется работником проектной организации на основе геодезических изысканий почвы на интересующей для застройки местности. В том случае. если почва является устойчивой к силам пучения, то есть имеет ни низкую глубину промерзания при невысокой проектной нагрузке, к установке применяется незаглубленный и мелкозаглубленный типы оснований. Для его обустройства может применяться дополнительно утепление и дренаж. Загубленный тип фундамента используется в том случае, когда имеет место строительство многоэтажного здания на грунтах с глубиной промерзания более одного метра, где силы пучения могут оказывать значительное воздействие на целостность, надежность и долговечность всей строительной конструкции. Чтобы фундамент опирался на устойчивый грунт и распределял по нему нагрузку от стен и конструкции здания, необходимо чтобы глубина его заложения была больше глубины промерзания почвы. В таком случае силы пучения не смогут оказывать воздействие на положение и прочность основания, которое остается неподвижным.

В чем разница между монолитной плитой на ленточном фундаменте и обычной монолитной плитой

Для того чтобы построенное здание было долговечным, получилось надежным и отличалось прочностью, крайне важно использовать бетон подходящей марки . Для правильного выбора нужно брать в расчет несколько факторов, а при верном подборе строительство будет оптимальным и по финансовым, и по трудовым затратам.

Часто такой тип фундамента используют при строительстве на проблемных участках, где наблюдается неустойчивость почв и близкое залегание грунтовых вод. Также монолитная плита подходит для местности, где существует опасность оползня.

На монолитном фундаменте можно строить даже тяжелые здания со множеством этажей. Специалисты называют основание такого типа «плавающим», так как оно с легкостью выдержит даже значительные подвижки грунта. Однако с такими весомыми плюсами, есть и заметные минусы: при строительстве такого фундамента требуется большое количество строительного материала, что приводит к ощутимым тратам. Кроме того, трудозатраты на его строительства намного больше, чем для возведения фундамента другого типа.

Конечно, самое просто решение – это купить для заливки монолитной плиты бетон наивысшей марки. В этом случае он будет гарантированно надежным и долговечным. Но в абсолютном большинстве случаев такие траты не будут оправданы, и существующие нагрузки не будут столь большими. Поэтому, для каждого конкретного плана строительство подбирается оптимальная марка, которая будет и учитывать нагрузки, и не создавать ненужное увеличение сметы строительства.

Как выбрать правильный бетон для устройства монолитной плиты

Бетон — это искусственный камень, который получается в результате механического сплачивания неорганических веществ, имеющих кристаллическую структуру — горных пород (вулканических или осадочных) или песка, их производного, полученного при размельчении. То есть, взаимного проникновения частиц друг в друга на молекулярном уроне и их удержание силой межатомного притяжения не существует.

Этот факт важен для понимания потому, что вещество, создающее объем и массу бетонных конструкций — его называют наполнителем, при неправильно подобранном сорте или несоблюдении технологии отверждения связующего, может рассыпаться до исходного дискретного состояния при приложении минимальных физических нагрузок.

Единственным связующим при приготовлении бетонной смеси является цемент. В исходном состоянии — это механическая смесь ингредиентов, их называют клинкером, полученных методом измельчения и обжига известняка и глины. Клинкер состоит из трех групп основных веществ:

1. Силикаты — смесь окислов кальция и кремния.
2. Алюминаты — смесь окислов кальция и алюминия.
3. Алюмоферриты — в смеси присутствует окислы кальция, алюминия и железа.

Особенностью клинкера является то, что в присутствии воды его ингредиенты из аморфной массы превращаются в кристаллическую структуру. Этот процесс, в ходе которого вода поглощается и выделяется тепло, как побочный продукт, называется реакцией гидратации. Она обладает скоростью, зависящей от ряда внешних факторов — о них мы расскажем здесь же, но чуть позже. И проходит в несколько этапов.

Сразу после добавления воды в цемент начинается загустевание смеси. На первом этапе течения реакции наиболее ее активными участниками являются алюминаты и алюмоферриты. При их взаимодействии с водой выделяется до 1500 Дж/г — связующее разогревается, что ведет к активации процесса и началу роста иглоподобных кристаллов. Через 8-10 часов они заполняют весь объем связующего, такая кристаллическая структура называется алюминатной. После этого срока бетонная масса, залитая в опалубку или распределенная по перекрытиям (стяжка пола) уже держит форму и не растекается. Но не обладает прочностью и несущей способностью.

Застывание цемента и набор прочности происходит на втором этапе. В котором участвуют, в основном, силикаты. Процесс так же сопровождается выделением тепла, но в меньших количествах — до 800 Дж/г. И потому он более длительный. В это время происходит замена непрочной структуры больших иглоподобных алюминатных кристаллов на мелкие силикатные. В результате образуется однородная (гомогенная) структура с мелкими порами за счет побочного выделения кислорода, остающегося в застывающей массе.

d

Застывание раствора цемента длится в среднем 28 дней. Указанный срок является очень стабильным значением и изменить его можно только при использовании особых приемов, что существенно повышает стоимость и сложность бетонных работ. За это время набирается прочность, составляющая от 55 до 80 процентов от конструктивной.

В ходе обоих этапов объем залитой массы уменьшается, поскольку снижается количество вступившей в реакцию воды. В целом усадка залитой бетонной массы может достигать 30%. Нормой является значение не выше 10%.

Вот как набирает прочность бетон в реальности. Ничего общего с банальной сушкой, то есть испарением воды, он не имеет.

Сколько времени требуется для полного схватывания бетона в монолитной плите

Онлайн калькулятор монолитного ленточного фундамента предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента. Для определения подходящего типа фундамента, обязательно обратитесь к специалистам.

Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003

Л енточный фундамент представляет собой монолитную замкнутую железобетонную полосу, проходящую под каждой несущей стеной строения, распределяя тем самым нагрузку по всей длине ленты. Предотвращает проседание и изменение формы постройки вследствие действия сил выпучивания почвы. Основные нагрузки сконцентрированы на углах. Является самым популярным видом среди других фундаментов при строительстве частных домов, так как имеет лучшее соотношение стоимости и необходимых характеристик.

С уществует несколько видов ленточных фундаментов, такие как монолитный и сборный, мелкозаглубленный и глубокозаглубленный. Выбор зависит от характеристик почвы, предполагаемой нагрузки и других параметров, которые необходимо рассматривать в каждом случае индивидуально. Подходит практически для всех типов построек и может применяться при устройстве цокольных этажей и подвалов.

П роектирование фундамента необходимо осуществлять особенно тщательно, так как в случает его деформации, это отразится на всей постройке, а исправление ошибок является очень сложной и дорогостоящей процедурой.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация

Д алее представлен полный список выполняемых расчетов с кратким описанием каждого пункта.
