Плитный фундамент для дома своими руками: пошаговая инструкция

Введение

Плитный фундамент — это один из самых надежных и долговечных типов фундаментов для жилых домов. Он представляет собой монолитную бетонную плиту, которая распределяет вес строения по всей площади, что делает его идеальным для грунтов с низкой несущей способностью. В этой статье мы рассмотрим, как построить плитный фундамент для дома своими руками, и предоставим подробную пошаговую инструкцию.

Подготовка к строительству

Перед началом строительства необходимо выполнить ряд подготовительных работ, которые обеспечат успех всего проекта.

Выбор материала

Для строительства плитного фундамента вам понадобятся следующие материалы:

Материал	Количество	Примечание
Цемент	Не менее 300 кг	Класс не ниже М400
Песок	2-3 куб.м	Речной или карьерный
Гравий	3-4 куб.м	Фракция 20-40 мм
Арматура	50-100 кг	Диаметр 10-12 мм
Пенопласт	10-15 мм	Для утепления

Подготовка участка

Перед началом земляных работ необходимо:

Очистить участок от мусора и растительности;
Отметить границы будущего фундамента с помощью колышков и шнура;
Проверить уровень грунтовых вод (оптимально, если они находятся ниже глубины промерзания почвы).

Этапы строительства плитного фундамента

Рытье котлована

Глубина котлована должна составлять не менее 300 мм, а ширина — на 500 мм больше размеров фундамента. Это обеспечит удобство для работы и возможность закладки коммуникаций.

Устройство песчано-гравийной подушки

На дно котлована укладываем слой песка толщиной 100 мм и слой гравия толщиной 150 мм. Каждый слой необходимо тщательно утрамбовать.

Армирование

Для армирования используется стальная арматура, которую укладывают в виде сетки с шагом 200 мм. Арматура должна быть связана проволокой или сварена.

Бетонирование

Бетонная смесь должна быть приготовлена в соотношении 1:3:5 (цемент:песок:гравий). Залейте бетон в котлован, обеспечив его равномерное распределение. После заливки бетон необходимо выровнять и покрыть пленкой для предотвращения высыхания.

Отделка

После полного застывания бетона (не менее 28 суток) можно приступать к дальнейшим работам. Если планируется утепление, укладываем слой пенопласта, а затем выполняем гидроизоляцию.

Возможные ошибки и их устранение

Во время строительства плитного фундамента могут возникнуть следующие ошибки:

Ошибка	Причина	Решение
Неравномерная осадка	Неправильный подбор материалов	Проверить качество бетона и арматуры
Повышенная влажность	Недостаточная гидроизоляция	Уложить дополнительный слой гидроизоляции
Трещины в бетоне	Недостаточное выдерживание бетона	Обеспечить регулярное увлажнение бетона

Заключительные замечания

Плитный фундамент — это надежная основа для вашего дома, которая обеспечит долговечность и безопасность строения. Следуя нашей инструкции и соблюдая все технологические нормы, вы сможете построить качественный фундамент своими руками.

Связанные вопросы и ответы:

Вопрос 1: Какие преимущества у плитного фундамента перед другими видами фундаментов

Плитный фундамент имеет несколько значительных преимуществ перед другими видами фундаментов. Во-первых, он обеспечивает высокую надежность и устойчивость к различным нагрузкам, включая вес многоэтажных построек. Во-вторых, плитный фундамент универсален и подходит для любых типов грунтов, включая пучинистые и нестабильные. Кроме того, он защищает дом от влаги и холодов, что особенно важно для домов с подвалами или цокольными этажами. Еще одно преимущество — возможность монтажа коммуникаций внутри фундамента, что упрощает дальнейшее строительство. Наконец, плитный фундамент долговечен и требует минимального обслуживания.

Вопрос 2: Какие этапы строительства плитного фундамента существуют

Строительство плитного фундамента включает несколько этапов. Первый этап — подготовка участка, которая включает очистку территории от мусора, растительности и верхнего слоя почвы. Второй этап — рытье котлована, который должен соответствовать размерам будущей плиты. Третий этап — устройство песчано-гравийной подушки, которая служит основанием для плиты и дренирует воду. Четвертый этап — армирование, при котором устанавливается каркас из арматуры для придания прочности бетону. Пятый этап — заливка бетона, который равномерно распределяется по всей площади котлована. Последний этап — отделочные работы, включая устройство гидроизоляции и утепления.

Вопрос 3: Какие материалы необходимы для строительства плитного фундамента

Для строительства плитного фундамента потребуется ряд материалов. Основным материалом является бетон, который может быть приготовлен на месте или доставлен готовый. Также необходима арматура — стальные прутки, которые создают каркас для бетона. Песок и гравий используются для создания подушки под плитой. Гидроизоляционные материалы, такие как рубероид или мембраны, защищают фундамент от влаги. Опалубка из деревянных досок или металла нужна для удержания бетона до его затвердевания. Кроме того, могут потребоваться добавки для бетона, такие как пластификаторы, чтобы улучшить его свойства.

Вопрос 4: Как выбрать правильный бетон для плитного фундамента

Выбор бетона для плитного фундамента очень важен, так как он напрямую влияет на прочность и долговечность конструкции. Для плитного фундамента рекомендуется использовать бетон марки не ниже М200. Также важно обратить внимание на подвижность бетона — она должна соответствовать классу П3-П5, чтобы обеспечить равномерное распределение по арматурному каркасу. Если вы делаете бетон сами, убедитесь, что соблюдаете пропорции цемента, песка и гравия. Если вы заказываете готовый бетон, проверьте сертификаты качества и убедитесь, что он подходит для вашего климата и типа грунтов.

Вопрос 5: Как определить глубину плитного фундамента

Глубина плитного фундамента зависит от нескольких факторов, включая тип грунтов, уровень грунтовых вод и климатические условия. Обычно глубина плиты составляет от 1,5 до 2,5 метров. Она должна быть ниже уровня промерзания почвы, чтобы избежать деформаций от пучения грунтов. Также важно учитывать нагрузку, которую будет оказывать дом на фундамент. Для легких построек глубина может быть меньше, а для тяжелых — больше. Перед началом строительства рекомендуется провести геологические изыскания, чтобы определить свойства грунтов и выбрать оптимальную глубину.

Вопрос 6: Как обеспечить гидроизоляцию плитного фундамента

Гидроизоляция плитного фундамента очень важна для предотвращения проникновения влаги в дом. Основные методы гидроизоляции включают нанесение обмазочной гидроизоляции на поверхность плиты, устройство проникающей гидроизоляции, которая заполняет поры бетона, и укладку гидроизоляционных мембран. Также важно правильно выполнить швы и стыки, чтобы избежать протечек. Кроме того, вокруг фундамента рекомендуется устройство дренажной системы, которая будет отводить воду от дома. Все работы по гидроизоляции должны выполняться качественно, чтобы обеспечить долговечность конструкции.

Вопрос 7: Какие ошибки чаще всего допускаются при строительстве плитного фундамента своими руками

При строительстве плитного фундамента своими руками часто допускаются ошибки, которые могут привести к серьезным последствиям. Одна из самых распространенных ошибок — недостаточная подготовка участка, включая неправильное рытье котлована или отсутствие песчано-гравийной подушки. Еще одна ошибка — неправильное армирование, например, использование слишком тонкой арматуры или неправильного шага сетки. Также важно не забывать о гидроизоляции, так как ее отсутствие может привести к проникновению влаги. Несоблюдение пропорций при приготовлении бетона и недостаточное вибрирование бетона при заливке также могут вызвать образование трещин и снижение прочности фундамента.

Как выбрать материалы для плитного фундамента

В статье о видах фундамента мы рассказывали про базовые отличия разных типов оснований для строительства дома. В этой теме мы разберём более детально свойства плитного фундамента и основные шаги в технологии монтажа.

Важно! В каждом отдельном случае конструкция фундамента (толщина заливки, диаметр арматуры, сроки набора прочности бетона) могут отличаться. И полностью зависят от инженерного расчёта специалистов.

Весь процесс можно разделить на несколько ключевых шагов:

Земляные работы для плитного фундамента

Начинать земляные работы лучше всего летом. В это время земля сухая и не промёрзшая. При сильном дожде грунт на участке может приобрести дополнительную подвижность, и спецтехника создаст глубокие колеи, мешающие проведению работ.

При монтаже монолитной плиты её можно утопить в толщу грунта, либо спроектировать на поверхности. Степень заглубления зависит от конструкции дома. Если в строении предусмотрен цокольный этаж, то глубина котлована может быть 1.5 метра и более.

В любом случае, первым делом удаляются все надземные растения и извлекаются корни.

Перед началом раскопок, поверхность почвы разравнивают и размечают колышками (с натянутой веревкой между ними) границы фундамента, чтобы рабочие и водитель спецтехники понимал, в периметрах какой зоны нужно проводить работы.

Важно не забыть оставить место для опалубки и отмостки. Около метра с каждой стороны.

Совет!

Границы для работ техники можно обозначить с помощью мела.

Когда участок очищен от растений, деревьев, валунов и прочего, можно приступать к рытью котлована. Работа выполняется экскаватором, с допустимой погрешностью +/- 10 см от плана.

Важно! Заранее определиться с вывозом грунта. Складирование грунта при работе экскаватором нужно организовать на расстоянии не ближе 0.5 метров от края котлована. Для песка – не ближе 2 метров. Не забудьте оставить место для проезда и разворотов спецтехники.

Когда котлован вырыт, можно приступать к созданию так называемой «подушки». Это прослойка между грунтом и будущим фундаментом.

Если коммуникации планируется провести под бетонной плитой, то рыть траншеи для труб нужно уже на этом этапе. Для корректной работы канализации важно помнить о соблюдении уклона трубы (2 см на каждый метр трубы). Угол стыковки вертикального вывода трубы и горизонтальной трубы, отводящей стоки за пределы фундамента должен быть сделать из 2 колен с углом 45°. При использовании угла 90° появляется большой риск засорения системы слива.

Подробнее о том, как провести наружную канализацию в доме мы рассказали в отдельной статье:

Устройство наружной канализации в частном доме

После прокладки труб, траншеи зарываются, и почва уплотняется.

Если на участке или недалеко от его границ есть возвышенности, нужно предусмотреть наличие прифундаментного дренажа, который будет отводить грунтовые воды и защищать подушку фундамента от подмывания. Как правильно сделать дренаж на участке мы расскажем в отдельной теме.

В качестве первого слоя используется песок. Уплотнение песка рекомендуется делать каждые 10-20 см толщины слоя при помощи виброплит.

Перед трамбовкой, песок рекомендуется поливать водой. В некоторых случаях песок накрывают геотекстилем. Он нужен для того, чтобы разные слои сыпучих материалов не смешивались.

Затем высыпается слой щебня с фракцией 20-40 мм и аналогично песку утрамбовывается.

После этого оба слоя подушки закрываются геотекстилем, который в дальнейшем засыпается небольшим слоем песка 5-10 см и также утрамбовывается (толщина каждого слоя засыпки рассчитывается при проектировании фундамента индивидуально). Поверх песка укладывается профилированная мембрана.

Геотекстиль

Геотекстиль – это нетканое полотно из полипропилена или полиэфира, не дающее грунту просесть и увеличивающее его несущие способности.

Выполняет функцию дренажа и фильтра.

Как подготовить участок для устройства плитного фундамента

Данное основание не нуждается в глубоком залегании, скорее наоборот — его «плавающие» свойства и несущая способность будут выше при близости к поверхности земли. Морозное пучение не сможет повредить конструкции — основание вместе с домом будет «плавать» при подвижках. Это станет возможным, если схема устройства фундамента плиты для частного дома точно соответствует технологическим требованиям и имеет следующее строение:

Дно котлована с плотно утрамбованным грунтом.
Прослойка из геотекстиля, предотвращающая размытие или заиливание «подушки» при повышенной влажности почвы, полностью исключающая проникновение грунтовой влаги из нижних уровней.
«Подушка» из песка и гравия: они засыпаются послойно или могут быть в виде песчано-гравийной смеси. Материал во время засыпки увлажняют для лучшего уплотнения.
Подбетонка или бетонная подготовка — это цементный раствор (пласт 10 см), который заливают для выравнивания поверхности под основную плиту и с целью исключения риска повреждения гидроизоляционной прослойки щебеночными частицами.
Гидроизоляция, которую чаще всего делают из рулонных материалов с полимер-битумной основой, уложенных в 2 уровня внахлест.
Утеплительная прослойка — экструдированный пенополистирол.
Армирующий каркас, состоящий из 2-3 уровней. Каждый сделан из стальной рифленой арматуры, уложенной перпендикулярно друг другу, и скрепленной с другими решетками с помощью соединительных элементов (лягушек).
Бетонная монолитно залитая плита.

Это основная схема, которую используют чаще всего. Иногда вносятся дополнения: делают не один, а несколько прокладок из геотекстиля (между слоями «подушки») для лучшего армирования «пирога».

Какой толщины должен быть плитный фундамент для дома

Армирование монолитного плитного фундамента

Фундамент — это строительная конструкция, нижняя часть здания, которая передает нагрузку от стен и других конструкций на грунт. Фундамент выполняет следующие функции:

Распределяет вес здания на грунт таким образом, чтобы он (фундамент) не деформировался под воздействием нагрузки.
Предотвращает деформацию здания под воздействием внешних сил, таких как сейсмические вибрации, изменения влажности и температуры грунта.
Изолирует здание от влаги и холода.

В строительстве используются фундаменты различных типов:

ленточные ;
свайные;
плитные;
комбинированные.

Выбор подходящего типа фундамента зависит от различных факторов:

тип грунта;
уровень грунтовых вод;
размер и тип здания;
рельеф местности
климатические условия;
финансовые возможности.

Фундамент подвергается следующим видам нагрузок:

Сжатие : Вес здания оказывает нагрузку на фундамент, вызывая сжатие материала. Эта вертикальная нагрузка возникает из-за массы и распределения нагрузки на здание.
Разрыв : Зимой, при замерзании грунта, возникает давление, которое неравномерно сжимает стенки фундамента и стремится поднять его вверх. Это может привести к возникновению напряжений и деформаций в фундаменте.
Излом/сдвиг : Горизонтальные движения грунта в результате замерзания также оказывает нагрузку на фундамент. Зимой это может проявляться как излом или сдвиг фундамента из-за горизонтальных сил, вызванных замерзанием грунта. Летом водонасыщенные или слабые грунты также могут вызывать сдвиг фундамента.

Что необходимо учитывать при армировании плитного фундамента?

Монолитные плитные фундаменты применяются на грунтах с низкой несущей способностью, а также районов с повышенным уровнем грунтовых вод.

Бетон способен выдерживать высокие нагрузки на сжатие, но не может выдерживать нагрузки на изгиб и растяжение.

Для предотвращения разрушения плитного фундамента под воздействием нагрузок его необходимо армировать (усилить).

Армирование позволяет равномерно распределить нагрузки по всей железобетонной конструкции и предотвратить возникновение трещин и разрушения конструкции.

В качестве материала для армирования, повышающего прочность конструкции, используется композитная или стальная рифленая строительная арматура .

Для армирования плитных фундаментов используются, так называемые, арматурные сетки и пространственные арматурные каркасы. Ниже на рисунке приведена их схемы.

Основную «работу», связанную с компенсацией и распределением нагрузок, выполняет продольные стержни арматуры.

Рабочая продольная арматура — это тип арматуры, применяемой в железобетонных конструкциях для усиления и обеспечения прочности в продольном направлении. Она предназначена для принятия и передачи продольных нагрузок, которые возникают в конструкции в результате веса, нагрузок от строения или внешних сил.

Цель рабочей продольной арматуры — предотвратить разрушение или деформацию конструкции под действием продольных нагрузок. Она принимает напряжения, вызванные растяжением, сжатием или изгибом, и перераспределяет их по всей конструкции, повышая ее прочность и устойчивость.

Прутья арматуры связывают вязальной проволокой диаметром от 1,2 до 2 мм.

Хомуты необходимы для соединения арматурных сеток в единую конструкцию.

При монтаже арматурного каркаса важно следить за тем, чтобы он был полностью погружены в бетон. Чтобы защитить арматуру от воздействия внешних факторов достаточно 30-50 мм бетонного слоя со всех сторон. Для формирования защитного слоя определенной толщины удобно использовать пластиковые фиксаторы .

Если длины арматурного стержня не хватает на всю длину фундамента, применяют стыковку с нахлестом. Перекрытие стержней должно составлять не менее 20 диаметров используемого прутка, но не менее 25 см. Прямое соединение прутьев не допускается.

10.

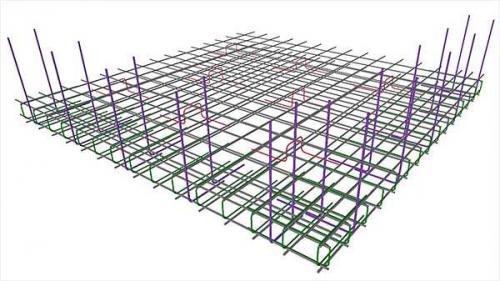

Порядок работ по армированию бетонной плиты:

Очищается площадка, и производится разметка.
Выкапывают котлован нужного размера.
Формируют дренажную систему.
Засыпают и уплотняют основу из песка с гравием.

11.

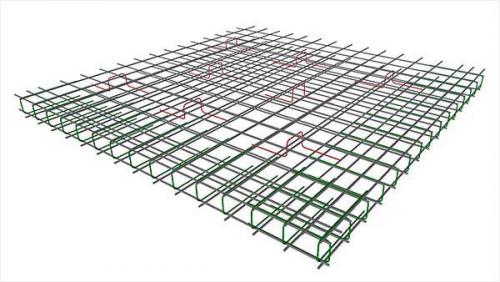

Центральная часть плиты армируется сеткой, которая имеет постоянный размер ячейки. Шаг прутьев в обоих направлениях должен быть одинаковым. Важно учитывать, что в соответствии с требованиями СП «Бетонные и железобетонные конструкции» расстояние между стержнями не должно превышать толщину плиты более чем в 1,5 раза . В зависимости от расчетной нагрузки, рекомендуется выбирать шаг в диапазоне от 200 до 400 мм. Например, для кирпичных домов подойдет шаг арматуры 200 мм, а для более легких каркасных конструкций можно укладывать стержни реже.

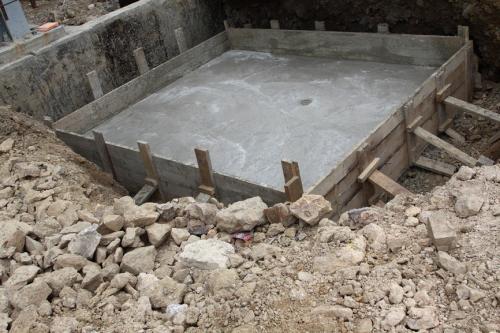

Как правильно залить бетонную плиту для фундамента

Выполнение работ по устройству монолитных фундаментов начинается после подготовки траншеи и котлована.

Устройство монолитных фундаментов может занимать различное время в зависимости от типа объекта и объема работ. Оценив трудоемкость и продолжительность можно составить календарный план работ по устройству подземных конструкций. Данные для выполнения расчетов берут из проекта, в разделе « Конструктивные решения» указан тип фундамента, глубина заложения и габариты.

Рассмотрим задачу оценки трудоемкости выполнения 30 столбчатых фундаментов, если площадь опалубки каждого фундамента составляет 5 квадратных метров, опалубка выполняется из деревянных щитов. Объем бетонной смеси для одного фундамента составляет 1,5 кубических метра.

Чтобы рассчитать трудоемкость потребуется найти площадь опалубки фундаментов, для этого умножаем количество фундаментов на площадь опалубки одного фундамента, в нашем случае 5 умноженное на 30 равно 150 квадратным метрам. Далее вычисляем объем фундаментов, зная объем подаваемой бетонной смеси, 1,5 умножаем на 30 и получаем 45 кубических метров.

Затем согласно приведенным в ЕНиР данным, определяем трудоемкость установки опалубки, она составляет 0,62 человеко-дня на квадратный метр опалубки. Для установки одной арматурной сетки требуется 0, 24 человеко-дня и 7,2 машино-часа. Для укладки бетонной смеси требуется 0,42 человеко-дня на 1 кубический метр и 18,9 машино-смен. Для разборки опалубки требуется 0, 15 человеко- дня и 22,5 машино-часа.

Определение 1

Человеко-день – это единица учета рабочего времени, то есть количество работы, которые может быть выполнено одним человеком за рабочий день.

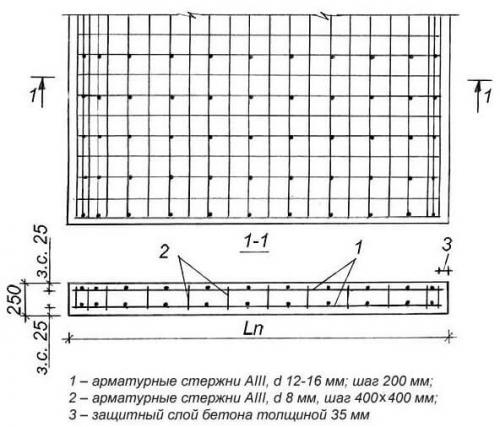

Как армировать плиту для плитного фундамента

Для плитного фундамента не требуется глубокое залегание, скорее, наоборот, его несущая способность и «плавающие» особенности будут проявляться именно при достаточно близком расположении к поверхности земли. В этом случае даже морозное вспучивание грунтов не будет оказывать на стабильность постройки своего разрушительного влияния – сама плита, при ее качественном сооружении, вместе с возведённым на ней зданием как бы «плавает» на поверхности грунта.

Принципиальная схема устройства монолитной фундаментной плиты показана на иллюстрации ниже:

1 – Уплотненный грунт – дно выкопанного под фундамент котлована.

2 – Тщательно утрамбованная «подушка» из песка, песчано-гравийной смеси, щебенки, которая способствует равномерному распределению нагрузок, становится своеобразным демпфером, смягчающим воздействие колебаний грунта. Практикуется послойная засыпка и трамбовка такой «подушки», с тем или иным чередованием материалов, либо однородная, с использованием ПГС.

3 – Слой геотекстиля (дорнита), который придаст песчаной «подушке» своеобразное «армирование», предотвратит ее заиливание или размытие на переувлажнённых грунтах. На данной иллюстрации показан лишь один из вариантов размещения геотекстильной прослойки, однако, их количество и положение может варьироваться, в зависимости от конкретных условий. Так, нередко такой слой располагают между поверхностью утрамбованного дна котлована и первым слоем песчаной «подушки» – для исключения проникновения в нее частиц грунта. Слоем геотекстиля также разделяют песчаные и гравийные прослойки засыпки – опять же из соображений армирования и исключения взаимопроникновения. При этом расположение гравийного или щебёночного слоя выше песчаного видится более оптимальным – оттого, что практически полностью исключается капиллярное «подсасывание» грунтовой влаги снизу.

4 – Слой так называемой бетонной подготовки. Этим элементом общего «пирога» плитного фундамента зачастую пренебрегают из соображений экономии материала и снижения общей продолжительности работ. А между тем, такая бетонная подготовка играет немалую роль – она позволяет выйти на «чёткую геометрию» основы под дальнейшую заливку фундамента или укладки утеплительных материалов, дает возможность очень качественно смонтировать обязательную для плиты герметичную гидроизоляцию.

5 – Уже упомянутый слой обязательной для такой фундаментной плиты слой гидроизоляции, защищающей основу здания от воздействия влаги снизу. Оптимальное решение – это как минимум два слоя рулонных гидроизоляционных материалов на полимер-битумной основе.

6 – Сама монолитная плита с расчетной толщиной.

7 – армирующий пояс бетонной плиты. Классическое его исполнение – два уровня арматурных решеток, связанных между собой для придания объемности конструкции специальными хомутами. Расположение арматуры планируют таким образом, чтобы между прутьями и краями плиты сверху, снизу и с торцов создавался слой бетона около 50 мм – чтобы исключить запуск процессов коррозии металла.

Это – общая схема, но существует и несколько разновидностей монолитных фундаментных плит, применяемых в зависимости от тех или иных конкретных особенностей строительства.

Самый простой в исполнении и, наверное, самый распространенный вариант – это сплошная плита, единая толщина которой соблюдается по всей ее площади.

Какие ошибки чаще всего допускаются при устройстве плитного фундамента своими руками

Монолитным называют фундамент, который представляет собой цельную железобетонную или бетонную конструкцию. Его изготавливают прямо на стройплощадке ― делают форму для фундамента, при необходимости ― армируют металлическими прутьями, затем заливают бетоном.

Монолитным может быть и ленточный фундамент, и плитный, и свайный , и столбчатый, если плиты, столбы, сваи или ленты состоят не из отдельных частей, а из цельного «куска» железобетона.

В статье мы рассмотрим монолитный фундамент в традиционном понимании, то есть только плитный. Он представляет сплошное железобетонное основание под дом.

Плитный фундамент бывает трёх видов:

Классический сплошной , когда бетонную или железобетонную плиту заливают на строительной площадке.

Сплошной монолитный фундамент под дом

УШП (утеплённая шведская плита) . Её тоже заливают на месте строительства. Это та же бетонная или железобетонная плита, но утеплённая (снизу и по бокам). В ней уже встроены все коммуникации, в том числе система тёплого пола. Далее мы рассмотрим, как сделать такой фундамент своими руками.
Коэффициент теплопроводности такой плиты почти в два раза меньше, чем такой же железобетонной без теплоизоляции. Это значит, УШП лучше держит тепло.
Представим, что у вас в доме из отопления ― только тёплый пол. На улице зима, морозы. Внезапно отключают электричество, тёплый пол тоже перестаёт работать. Если у вас фундамент УШП, пол ещё несколько дней останется тёплым. Если фундамент из железобетонной плиты без утеплителя ― пол остынет в разы быстрее, дома будет прохладно и неуютно.
Сборно-монолитный . На стройплощадку привозят готовые железобетонные плиты под фундамент, укладывают их в котлован и заливают бетоном.
Такой вариант рассматривать не будем, его используют достаточно редко ― например, когда надо сделать небольшой разноуровневый фундамент из бетонных плит, как на фото ниже.
Разноуровневый сборно-монолитный фундамент
Эксперты считают, что сборно-монолитный вариант уступает в прочности сплошному и УШП. Конструкция условно монолитная, но слой бетона, соединяющий плиты, не слишком толстый. В слабых местах ― на стыках плит ― могут появиться трещины.
