Введение

Фундамент — это основа любого здания, который определяет его надежность и долговечность. Существует множество типов фундаментов, каждый из которых имеет свои особенности и области применения. Одним из самых популярных и эффективных вариантов является фундамент плита на железобетонных (ЖБ) сваях. Этот тип фундамента сочетает в себе высокую прочность, надежность и универсальность, что делает его идеальным выбором для различных строительных проектов.

Особенности конструкции

Фундамент плита на ЖБ сваях представляет собой монолитную железобетонную плиту, которая опирается на предварительно забитые в грунт сваи. Такая конструкция позволяет равномерно распределить нагрузку от здания на грунт, что особенно важно для построек на нестабильных или пучинистых грунтах.

Основные элементы конструкции

• Железобетонные сваи — это длинные армированные конструкции, которые забиваются в грунт на необходимую глубину для передачи нагрузки на более устойчивые слои грунта.
• Плита — это монолитная железобетонная конструкция, которая связывает сваи между собой и распределяет нагрузку от здания.
• Арматура — стальныеы, которые усиливают бетон и обеспечивают необходимую прочность конструкции.

Преимущества фундамента плита на ЖБ сваях

Этот тип фундамента имеет множество преимуществ, которые делают его популярным среди застройщиков. Вот основные из них:

Преимущество	Описание
Высокая прочность	Железобетонные сваи и монолитная плита обеспечивают высокую прочность и устойчивость к нагрузкам.
Универсальность	Подходит для различных типов грунтов, включая пучинистые и нестабильные.
Долговечность	Конструкция рассчитана на долгий срок службы, даже в сложных условиях.
Экономичность	Снижает затраты на дальнейшее строительство за счет отсутствия необходимости в глубоком фундаменте.

Сферы применения

Фундамент плита на ЖБ сваях подходит для различных строительных проектов, включая:

• Жилые дома и коттеджи
• Коммерческие здания
• Промышленные постройки
• Гаражи и хранилища

Технология строительства

Строительство фундамента плита на ЖБ сваях включает несколько этапов:

1. Разметка территории и подготовка площадки.
2. Сверление скважин для свай.
3. Установка ЖБ свай.
4. Создание опалубки для плиты.
5. Заливка бетона в опалубку.
6. Выдержка бетона до набора прочности.

Плюсы и минусы

Как и любой другой тип фундамента, плита на ЖБ сваях имеет свои преимущества и недостатки.

Плюсы	Минусы
Высокая надежность и долговечность	Относительно высокая стоимость
Универсальность применения	Сложность монтажа
Экономичность в эксплуатации	Необходимость привлечения специализированной техники

Рекомендации по выбору

Перед выбором фундамента плита на ЖБ сваях рекомендуется:

• Провести геологические изыскания для определения типа грунта.
• Консультироваться с опытными специалистами.
• Сравнить с другими типами фундаментов.

Связанные вопросы и ответы:

Какие типы почв подходят для устройства фундамента плиты на ЖБ сваях

При строительстве нового дома есть много вещей, которые надо учитывать.

От макета и дизайна до используемых материалов, каждое решение может повлиять на конечный продукт. Один из самых важных аспектов строительства, который часто пропускается - это фундамент. Крепкий фундамент необходим для любого дома, и железобетонные сваи фундамента являются популярным выбором для многих строителей. Они не только обеспечивают устойчивый фундамент, но и ускоряют процесс строительства. В этой статье мы рассмотрим преимущества железобетонных свай и как они могут помочь вам быстрее и эффективнее построить свой мечтательный дом. Так что, будь вы опытным строителем или новичком-владельцем, читайте дальше, чтобы узнать больше об этом инновационном решении фундамента.

Что такое фундамент на сваях?

Фундамент на сваях состоит из вертикальных колонн, называемых сваями, которые забиваются в землю. Это может быть частичный или полный фундамент. Каждая свая находится на расстоянии друг от друга, образуя сеть, которая держит здание на месте. Этот тип фундамента используется, когда земля под зданием не может поддерживать его вес.

Преимущества фундамента на железобетонных сваях

Фундамент на железобетонных сваях имеет несколько преимуществ перед другими типами фундаментов. Они включают следующее:

Устойчивость

Фундамент на железобетонных сваях обеспечивает большую устойчивость, чем другие типы фундаментов. Это происходит из-за того, что сваи забиваются в землю на глубину, где они могут найти более прочную почву. Это позволяет сваям держать здание на месте даже при сильных ветрах и других природных катастрофах.

Долговечность

Железобетонные сваи имеют долгий срок службы и могут прослужить десятилетиями без необходимости замены. Это значительно экономит деньги в долгосрочной перспективе, поскольку не нужно будет заменять фундамент в будущем.

Скорость строительства

Фундамент на железобетонных сваях может быть установлен быстрее, чем другие типы фундаментов. Это происходит из-за того, что сваи забиваются в землю вместо того, чтобы копать ямы, что ускоряет процесс. Это также означает, что вы можете начать строительство дома быстрее.

Как фундамент на железобетонных сваях ускоряет процесс строительства

Фундамент на железобетонных сваях может ускорить процесс строительства дома из-за того, что он устанавливается быстрее, чем другие типы фундаментов. Это происходит из-за того, что сваи забиваются в землю, а не копаются ямы. Это позволяет установить фундамент быстрее и начать строительство дома быстрее.

Стоимость фундамента на железобетонных сваях

Стоимость фундамента на железобетонных сваях зависит от нескольких факторов, включая глубину сваи и количество свай, необходимых для вашего здания. Обычно стоимость начинается от 1000 рублей за сваю.

Уход за фундаментом на железобетонных сваях

Фундамент на железобетонных сваях не требует много ухода и обслуживания. Однако, как и любой другой тип фундамента, он требует регулярной проверки на наличие повреждений и трещин.

Часто задаваемые вопросы о фундаменте на железобетонных сваях

Сколько свай мне нужно для моего здания?

Количество свай, необходимых для вашего здания, зависит от нескольких факторов, включая размер здания и глубину, на которую нужно забить сваи. Лучше всего обсудить это с вашим строительным подрядчиком.

Как долго займет установка фундамента на железобетонных сваях?

Время установки фундамента на железобетонных сваях зависит от нескольких факторов, включая размер здания и количество свай. Обычно установка фундамента занимает от нескольких дней до нескольких недель.

Является ли фундамент на железобетонных сваях дороже, чем другие типы фундаментов?

Стоимость фундамента на железобетонных сваях зависит от нескольких факторов, включая глубину сваи и количество свай, необходимых для вашего здания. Однако в долгосрочной перспективе он может быть более экономичным, так как не требует замены на протяжении десятилетий.

Каковы основные преимущества фундамента плиты на ЖБ сваях перед другими типами фундаментов

Все расчетные работы по определению количества винтовых свай в фундаменте можно условно разделить на два этапа - вычисление общих нагрузок на фундамент и расчет несущей способности одной сваи в конкретном типе грунта.

Расчет совокупных нагрузок, которые будет испытывать свайный фундамент

Нагрузки, оказываемые на свайное основание дома, определяются исходя из трех основных факторов:

• Фактической массы здания ;

При определении проектной массы постройки учитывается вес стен, кровли, половых и междуэтажных перекрытий. Расчетные данные удельного веса распространенных стройматериалов вы можете увидеть в нижеприведенных таблицах..

Стены из кирпича при полуторной кладке (толщина 15 см)	От 30 до 50 кг/м2
Деревянные стены из бруса и сруба	От 70 до 100 кг/м2
Стены из железобетонных плит толщиной в 15 см.	От 300 до 350 кг/м2
Стены из каркасных панелей толщиной 15 см, заполненные утеплителем	От 30 до 50 кг/м2

Таблица 1.1 : Расчетный вес квадратного метра стен

Чердачное перекрытие на деревянных балках (с плотностью утеплителя до 200 кг/м3)	От 70 до 100 кг/м2
Чердачное перекрытие по деревянным балкам (плотность утеплителя до 500 кг/м3)	От 150 до 200 кг/м2
Перекрытие цоколя по балкам (утеплитель плотностью до 200 кг/м3)	От 100 до 150 кг/м2
Перекрытие цоколя по балкам (утеплитель плотностью до 500 кг/м3)	От 200 до 300 кг/м2
Междуэтажное перекрытие из ЖБ плит	500 кг/м2

Таблица 1.2 : Расчетный вес квадратного метра перекрытий

Таблица 1.3 : Расчетный вес квадратного метра кровли

• Расчетные снеговые нагрузки ;

Исходные данные для определения снеговых нагрузок, которые необходимо добавлять к нагрузке от веса дома, можно взять в нормативном документе СНиП № 2.01.07-85 "Нагрузки в воздействия на строительные сооружения" (пункт 5.2).

Важно! Согласно данному документу снеговые нагрузки составляют: в южной части России - 50 кг/м2, в центральной части - 100 кг/м2, в северных регионах - 190 кг/м2.

• Полезные нагрузки ;

К полезным нагрузкам на фундамент относится вес мебели, предметов интерьера и людей, проживающих в конкретном здании. Согласно положениям пункта 3.11 СНиП №2.01.07.85, для расчетов фундамента жилых домов необходимо брать усредненную полезную нагрузку в 150 кг на м2.

После вычисления всех вышеуказанных нагрузок данные нужно просуммировать и умножить на коэффициент запаса 1.2

Расчет несущих характеристик сваи на основании грунтовых условий стройплощадки

Несущие способности отдельно взятой сваи невозможно правильно определить в отрыве от несущих характеристик грунта, в который она погружена.

Совет эксперта! Если рассчитывать количество свай без учета характеристик почвы можно столкнуться с ситуацией, когда несущие характеристики винтовой сваи будут превышать возможности сопротивления грунта, что чревато усадками почвы и, как следствие, самого фундамента под неравномерно распределенным весом здания.

Для определения несущих свойств почвы необходимо проводить геодезические исследования строительного участка. Если возможность их выполнения отсутствует, нужно определить тип грунта и сопоставить его с несущими характеристиками разных типов почвы, которые представлены в таблице 1.4.

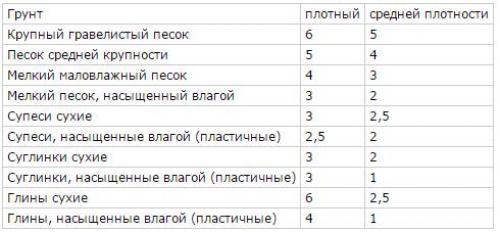

Таблица 1.4 : Несущие характеристики разных видов грунтов (кг/см2)

На основании результатов геодезии строительного участка производится определение несущей характеристики винтовых свай. Все расчеты выполняются согласно требованиям СНиП №2.02.03-85 "Свайные фундаменты".

Для примера приводим таблицу несущих характеристик широко используемой в индивидуальном строительстве винтовой сваи 89*300 мм (диаметр ствола - 89 мм, лопастей - 300 мм)

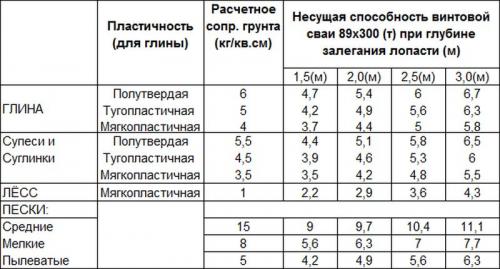

Таблица 1.5 : Несущие характеристики сваи 89*300 в зависимости от типа грунта и глубины погружения

Зная совокупные нагрузки, оказываемые зданием на фундамент, и несущие характеристики одной винтовой сваи можно определить требуемое количество свай в основании дома.

В качестве примера приводим расчет количества свай под двухэтажный дом из бруса площадью 10*8 метров, масса которого составляет 43,92 тонн:

• Определяем полезную нагрузку на один этаж здания: 10*8*0.15 = 12 тонн, общая полезная нагрузка с учетом двух этажей составит 24 тонны;
• Определяем снеговую нагрузку (здание строится в северной широте России, где номинальная расчетная масса снежного покрова составляет 190 кг/м2): 10*8*0,19= 15.2 тонны;
• Рассчитываем общую нагрузку на фундамент учитывая коэффициент запаса: (43,92+24+15,2)*1,2 = 99,75 тонн;
• Делим общую нагрузку на несущую способность одной винтовой сваи 89*300 мм. в мягкопластичной лессовой почве (при глубине погружения в 2,5 метра): 99,75/3,6 = 28

Итого расчет показал , что для строительства фундамента необходимо использовать 28 винтовых свай.

Как провести расчеты для определения необходимого количества и глубины ЖБ свай

Технология строительства состоит из 2 основных этапов: установка самих опор и сооружение плиты. Монтаж винтовых и буронабивных столбов происходит по-разному.

Свайно-винтовой фундамент

Для установки винтовых свай руками потребуется рычаг или сваекрут, нивелир, болгарка, ножницы, картон и маркер (из материалов — сами опоры и ЦПС). Если в качестве рычага используется лом, на его концы для удобства надевают отрезки трубы:

• Винтовой наконечник ставят в приямок (копают лопатой до 30 см), продевают рычаг в технологические отверстия и вращают с нажимом по часовой стрелке.
• Магнитным уровнем постоянно проверяют правильное положение ствола, которое должно быть строго вертикальным.
• Докрутив до проектной глубины (вращение стало предельно затрудненным), прекращают закручивание и переходят к следующему столбу.
• Когда все опорные элементы закручены, их подравнивают в горизонтальной плоскости с помощью нивелира, верхушки срезают болгаркой и засыпают внутрь ЦПС.
• Приваривают металлический ростверк: в зависимости от весовой нагрузки это может быть швеллер (20 мм) или двутавр, которые укладывают на ребро. Закрепляют дополнительно изнутри металлическими косынками.
• Более дешевый вариант — вместо толстого проката приваривают уголок, который обшивают досками (стенки по периметру).

Для создания более прочной опоры для бетонной плиты на винтовых сваях внутри наваривают дополнительные перемычки из уголка. Поверх полученной решетки укладывают профлист — получается несъемная опалубка.

Какие этапы технологии строительства фундамента плиты на ЖБ сваях

Из этой статьи вы узнаете:

• Каковы критерии выбора того или иного вида фундамента для частного дома
• Какие существуют виды ленточных и столбчатых фундаментов, применяемых в строительстве частных домов
• Что собой представляют свайные и плитные виды фундаментов для частных домов
• На что обратить внимание при выборе конкретного вида фундамента для возведения частного дома

При проектировании и строительстве могут применяться разные типы фундаментов для частного дома. Выбор того или иного варианта обусловлен многими факторами: свойствами почвы на строительном участке, размерами строения, используемыми материалами, уровнем грунтовых вод и т.д. В этой статье мы рассмотрим основные факторы, которые необходимо учитывать при проектировании фундаментов, чтобы вы смогли выбрать, какой фундамент лучше для вашего дома.

На чем основывать выбор того или иного вида фундамента для частного дома

Что такое фундамент в строительстве и какой бывает фундамент для дома? Фундамент – важнейший элемент здания, который определяет продолжительность его эксплуатации. Если фундамент частного дома дал трещину, то, скорее всего, вид этой конструкции был выбран неправильно. Трещины основания частного дома в дальнейшем приведут к аварийному состоянию его стен и других элементов. Предотвратить такую ситуацию можно, если учесть все моменты, которые могут повлиять на надежность и долговечность фундамента частного дома.

1. Свойства грунта

Строительство фундаментов для частного дома требует учесть характеристики почвы на строительном участке. Для этого следует провести геологические исследования грунта. На основе анализа проб почвы специалисты смогут получить данные об уровне грунтовых вод в разное время года, определить пучинистость почвы и потенциальную просадку грунта. Кроме этого, следует учесть сейсмичность конкретного региона.

После того, как будут получены соответствующие данные, проектировщик сможет определить параметры планировки участка и рассчитать толщину слоя грунта, который необходимо убрать перед началом сооружения фундамента частного дома. Так как в морозную погоду почва вспучивается, необходимо рассчитать требуемый подъем фундамента. Если строительство дома планируется на участке со сложной почвой, предварительно должна быть создана специальная песчаная подушка.

2. Нагрузки на фундамент

Следующий фактор, который влияет на выбор вида конструкции фундамента, это максимальная нагрузка на основание дома. Для ее расчета нужно учесть массу всех строительных элементов (стен, перегородок, крыши), а также вес оборудования и мебельных гарнитуров. При расчете фундамента нужно учитывать опорную площадь конструкции, которая определяет степень давления на почву. У каждого вида почв есть свой максимально допустимый показатель сопротивления нагрузкам (R), который рассчитывается в т/м². Чтобы определить R для конкретного дома, необходимо полный вес конструкции (включая массу фундамента) разделить на опорную площадь. Полученное значение не должно быть выше расчетного сопротивления грунта конкретного вида (найти такие показатели можно в специальных строительных справочниках или на специализированных интернет-порталах).

3. Глубина заложения

На расчет заглубления конструкции основания дома в почву влияет степень ее промерзания. Чем плотнее почва на строительном участке и чем выше ее влажность, тем большей будет глубина, на которую промерзает грунт. Таким образом, при высоком уровне грунтовых вод необходимо увеличивать опорную площадь фундамента либо больше заглублять его в землю.

Подушка из щебня и песка имеет противопучинистые свойства, что позволяет строить фундамент на почвах любого вида.

Наряду с глубиной заглубления конструкции фундамента гидрология участка определяет и особенности обустройства дренажа. Строительство фундамента дома на земле с неблагоприятной гидрологической обстановкой – намного более сложный процесс. Влага между элементами грунта после замерзания будет способствовать его деформации и выпячиванию. Особенно высокой пучинистостью отличаются суглинистые и глинистые почвы, а также пылеватые пески.

В условиях высоких показателей пучинистости фундамент следует закладывать на 50 см или 1 м глубже уровня промерзания. При минимальных показателях заливка фундамента должна проводиться на глубине минимум 1 м.

4. Качество материала

Основной составляющей бетонных фундаментов является цемент. Выбирая этот материал, нужно уделить внимание условиям и длительности его хранения.

При проектировании разных видов фундамента следует обратить внимание на техногенные факторы и наличие других строений рядом со строительным участком. Дело в том, что расположенные соседние здания также оказывают нагрузку на почву, что может отразиться на надежности основания дома. Расчет и проектирование конструкции фундамента следует доверить опытному специалисту, который имеет соответствующее образование.

Как правильно выбрать материалы для устройства такого фундамента

Проектирование монолитной плиты

на винтовых сваях

Определение грунтовых условий

Прежде чем приступить к проектированию монолитной плиты, необходимо собрать информацию о грунтовых условиях участка предполагаемого строительства.

Почему это так важно? Когда речь заходит о свайно-винтовом фундаменте, часто используется выражение «несущая способность винтовой сваи». Однако, важно понимать, что это не вполне корректно.

Независимо от типа сооружения, способность свайно-винтового фундамента к восприятию проектных нагрузок будет определяться в первую очередь несущей способностью грунтов, и только потом – конструктивными и геометрическими параметрами, которые опять же в обязательном порядке будут назначаться с учетом данных о грунтовых условиях конкретной стройплощадки и данных о нагрузках на основание.

Таким образом, говорить олюбых конструкций и типоразмеров бессмысленно, если нет понимания, в какие грунты они будут впоследствии установлены.

Но какого объема исследований будет достаточно для получения всей необходимой информации?

Заказ полноценных инженерно-геологических изысканий (ИГИ) – довольно дорогое решение. В соответствии с требованиями нормативных документов при проведении ИГИ получается, а затем анализируется большой объем информации, что требует привлечения большого числа специалистов, применения специализированного оборудования. В результате на изучение грунтовых условий участка может потребоваться больше денег, чем на строительство самого фундамента.

Это тем более нецелесообразно, что далеко не вся полученная в ходе подобных исследований информация может пригодиться при строительстве фундамента индивидуального жилого дома. К примеру, каким образом будут использованы данные о происхождении, возрасте грунтов, о тектоническом строении участка? Все, что действительно представляет ценность – это данные о физико-механических и коррозионных свойствах грунтов.

Из этого следует вполне логичный вывод: объем исследований можно сократить (что, кстати, подтверждается мировой практикой). Достаточно будет использовать такие скоростные методы исследования и анализа,

как зондирование грунтов, а также измерение коррозионной агрессивности грунтов.

Зондирование – полевой метод испытания грунтов ( ГОСТ 19912 «Грунты. Методы полевых испытаний статическим и динамическим зондированием» ), который дает наиболее достоверные сведения о свойствах изучаемых грунтов, а также сопротивляемости фундаментов в таких грунтах на конкретной площадке. Оно позволяет оценивать грунт в состоянии его естественного залегания (in situ) с максимальной эффективностью. А благодаря простоте и значительному снижению временных затрат на проведение исследования стоимость зондирования не высока (к примеру, цена за проведение динамического зондирования и измерения коррозионной агрессивности грунтов специалистами компании «ГлавФундамент» для дома с размерами в плане 8х8 м, как правило, составляет от 5 тысяч рублей), что отлично подходит для объектов ИЖС.

Также важно помнить, что в процессе проектирования фундамента назначаются не только конструктивные, но и геометрические параметры для элементов фундамента. Поэтому обязательный этап проектирования – определение коррозионной агрессивности грунта, на основании данных о которой подбираются толщины ствола и лопасти, а также марка стали, соответствующие либо пожеланиям заказчика к сроку службы строения, либо требованиям ГОСТ 27751 «Надежность строительных конструкций и оснований. Основные положения» .

Какие наиболее распространенные ошибки при строительстве фундамента плиты на ЖБ сваях и как их избежать

Существует два вида фундамента-плиты по технологии исполнения: сборная и монолитная.

В первом случае на подготовленной площадке укладывают железобетонные плиты. А в качестве выравнивающего и «связующего» слоя заливают цементно-песчаную стяжку. Несущие возможности такого фундамента невысоки, поэтому его либо обустраивают на скальных (или крупнообломочных) грунтах, либо для легких построек.

Монолитная плита не имеет каких либо недостатков и ограничений в применении, кроме высокой стоимости изготовления. Есть даже рекомендации по применению плитного фундамента глубокого заложения:

• для тяжелых сооружений на насыпных почвах с заглублением до материкового грунта;
• строительство на смешанных грунтах, имеющих разные несущие свойства;
• для обустройства подвального помещения в условиях высокого уровня грунтовых вод.

По профилю различают три варианта фундамента:

• Сплошная плита. Дом без цоколя, когда поверхность плиты служит черновым полом первого этажа (например, шведская плита). Может быть как монолитной, так и сборной.
• Ребристая плита. В нижней части присутствуют ребра жесткости. Если это монолитная технология, то для них роют дополнительные траншеи, а опалубку и армирование объединяют с общей частью. Если это сборная технология, то используют ребристые готовые плиты для фундамента.

Дополнительные ребра жесткости сделают конструкцию более надежной даже при небольшой толщине основной части фундамента Источник vamnapolzu.ru

• Коробчатый фундамент. Дом с цоколем на плите и бетонным перекрытием первого этажа. Плита и цоколь могут иметь монолитную технологию, сборную или комбинированную.

Структура по слоям

Так выглядит максимально полная структура монолитной плиты в качестве основания дома Источник pinterest.ru

Стандартный «пирог» полного профиля имеет следующий вид:

• выровненный и утрамбованный «материковый» грунт;
• разделительная геомембрана (желательна, но не обязательна);
• подушка из песка (или из двух слоев – песка и щебня)
• подбетонок;
• гидроизоляция;
• листовой утеплитель;
• плита основания.

В Европе и у нас в последнее время набирает популярность модификация фундамента, который называется «шведская плита». Особенность в том, что теплый водяной пол закладывают не в стяжке, а в самой плите.

Шведская плита фундамента под частный дом с теплым полом Источник pinterest.com

Какой песок нужен для фундамента: выбор по характеристикам и происхождению

Дренаж и гидроизоляция

Основная причина намокания грунта и потери его несущих свойств заключается не в грунтовых водах, которые залегают гораздо глубже подошвы мелкозаглубленного фундамента, а в верховодке. Сюда входят осадки, сезонное таяние снега, а также инфильтрация воды от близко стоящих водоемов, если их «зеркало» находится на одном уровне с плитой. В меньшей мере, но также оказывает влияние капиллярный подъем воды в некоторых видах грунта.

Характер дренажных мероприятий зависит от особенностей региона и участка. Если дом стоит на склоне, то возможна закладка отсекающего дренажа. На ровных участках можно обустроить комплексную ливневую канализацию, включающую отвод воды с площадок и дорожек за пределы участка. Но в любом случае ниже уровня бетонной плиты фундамента по периметру отмостки закладывают дренажные трубы, которые с небольшим уклоном сводят в дренажный колодец.

Укладка дренажной трубы Источник katlavan.ru

Гидроизоляция носит комплексный характер. Если кратко сформулировать суть технологии, то она заключается в том, что плиту буквально заворачивают в два слоя рулонной изоляции. А полный перечень работ выглядит так:

1. После проведения нулевого цикла и засыпки песчано-гравийной подушки на выровненной площадке стелют два слоя из полотен рулонной битумной изоляции.
2. Все листы укладывают внахлест, а верхний слой относительно нижнего сдвигают на ширину в половину листа.
