Монолитный фундамент в виде плиты представляет собой массивную железобетонную конструкцию, не требующую заглубления в грунт в отличие от остальных типов.

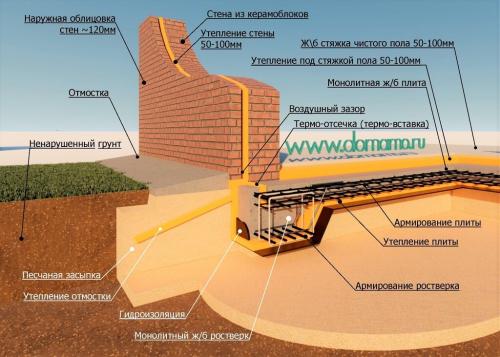

Рисунок 1. Конструктивная схема классического плитного основания

Классический «пирог» такого основания состоит из таких конструктивных элементов:

1. Уплотненный грунт – хорошо утрамбованное дно котлована (обычно земляные работы предполагают только снятие верхнего плодородного слоя почвы).
2. Подушка – традиционно делается из песка либо его смеси с щебнем или гравием. Она служит для гашения вибраций и минимизирует воздействующие снизу на основание нагрузки, а также для отведения грунтовых вод.
3. Полотно геотекстиля – чаще применяется дорнит, который защищает подушки от заиливания и армирует ее. Дополнительно может укладываться между слоями песка и щебня для повышения прочностных характеристик.
4. Бетонная подготовка – называется еще выравнивающим слоем. Выполняется из бетона, толщина обычно не превышает 50 мм. Служит для более качественной гидроизоляции и правильной установки армирующего каркаса.
5. Гидроизоляционный слой – водонепроницаемая мембрана защищает фундамент от капиллярного подсоса влаги. Классический материал – рулонные битумные холсты, укладываемые в несколько слоев.
6. Армирующий каркас – обеспечивает высокую несущую способность основания и устойчивость к изгибающим нагрузкам, предупреждая растрескивание бетона.
7. Бетонная основа – непосредственно основание, толщина которого определяется в зависимости от предполагаемых нагрузок, высоты здания и используемых стеновых материалов.

Связанные вопросы и ответы:

Какие железобетонные плиты лучше всего подходят для фундамента

Существует два плитных типа фундамента, которые различаются по технологии исполнения — речь о сборной и монолитной плите.

В первом случае на подготовленной территории монтируются железобетонные плиты. Для выравнивания полученной поверхности и в качестве связующего элемента применяется цементно-песчаная стяжка. Готовая конструкция не отличается большими несущими характеристиками, но достаточно простая в обустройстве. Ее нередко применяют для легких построек (например, летних террас) или при строительстве на скальных грунтах.

Монолитная плита предполагает заливку бетонного раствора для создания целостного блока. Такой вариант фундамента считается более прочным и надежным, он не имеет серьезных недостатков и может применяться практически без ограничений.

Также выделяют несколько разновидностей плитных оснований по профилю:

• Коробчатый фундамент . Вариант, который используется при строительстве дома с цокольным этажом и бетонным перекрытием на первом этаже. Плита может быть как сборной, так и монолитной.
• Ребристая плита . При использовании такого варианта обязательным становится наличие ребер жесткости. При применении монолитной технологии дополнительно роются траншеи для создания ребер. Для сборной плиты все несколько проще – достаточно монтировать ребристые железобетонные плиты. Наличие дополнительных ребер жесткости позволяет сделать конструкцию более прочной и уменьшить требуемую толщину фундамента.
• Сплошная плита . В этом случае поверхность фундамента выполняет роль чернового пола первого этажа. Цокольный этаж в здании отсутствует. В качестве основы служит монолитная или сборная плита.

В последние годы большой популярностью стала пользоваться одна из модификаций плитного фундамента под дом — утепленная «шведская плита» (УШП). Такое решение представляет собой монолитный фундамент мелкого заложения, в котором конструкция окружена слоем теплоизоляции. Кроме этого, нередко в саму плиту встраивается система теплого пола (стандартно она устанавливается в стяжку).

В большинстве случаев УШП используется для малоэтажного строительства, преимущественно на равнинных участках. При обустройстве такого основания используется стандартный «пирог», включающий в себя уплотненный грунт, подушку и другие необходимые элементы. Особенность заключается в укладке слоя утеплителя на утрамбованной подушке. Все коммуникации дома также располагаются под теплоизоляционным слоем.

Использование утепленной «шведской плиты» позволяет снизить затраты на обустройство фундамента и сократить сроки строительных работ за счет параллельной укладки коммуникационных систем.

Но основное преимущество такого типа плитного основания заключается в наличии теплоизоляционного слоя. За счет этого удается обеспечить лучшую энергоэффективность здания и сократить расходы на отопление в осенне-зимний период.

Как подготовить участок для укладки железобетонных плит

Для плитного фундамента не требуется глубокое залегание, скорее, наоборот, его несущая способность и «плавающие» особенности будут проявляться именно при достаточно близком расположении к поверхности земли. В этом случае даже морозное вспучивание грунтов не будет оказывать на стабильность постройки своего разрушительного влияния – сама плита, при ее качественном сооружении, вместе с возведённым на ней зданием как бы «плавает» на поверхности грунта.

Принципиальная схема устройства монолитной фундаментной плиты показана на иллюстрации ниже:

1 – Уплотненный грунт – дно выкопанного под фундамент котлована.

2 – Тщательно утрамбованная «подушка» из песка, песчано-гравийной смеси, щебенки, которая способствует равномерному распределению нагрузок, становится своеобразным демпфером, смягчающим воздействие колебаний грунта. Практикуется послойная засыпка и трамбовка такой «подушки», с тем или иным чередованием материалов, либо однородная, с использованием ПГС.

3 – Слой геотекстиля (дорнита), который придаст песчаной «подушке» своеобразное «армирование», предотвратит ее заиливание или размытие на переувлажнённых грунтах. На данной иллюстрации показан лишь один из вариантов размещения геотекстильной прослойки, однако, их количество и положение может варьироваться, в зависимости от конкретных условий. Так, нередко такой слой располагают между поверхностью утрамбованного дна котлована и первым слоем песчаной «подушки» – для исключения проникновения в нее частиц грунта. Слоем геотекстиля также разделяют песчаные и гравийные прослойки засыпки – опять же из соображений армирования и исключения взаимопроникновения. При этом расположение гравийного или щебёночного слоя выше песчаного видится более оптимальным – оттого, что практически полностью исключается капиллярное «подсасывание» грунтовой влаги снизу.

4 – Слой так называемой бетонной подготовки. Этим элементом общего «пирога» плитного фундамента зачастую пренебрегают из соображений экономии материала и снижения общей продолжительности работ. А между тем, такая бетонная подготовка играет немалую роль – она позволяет выйти на «чёткую геометрию» основы под дальнейшую заливку фундамента или укладки утеплительных материалов, дает возможность очень качественно смонтировать обязательную для плиты герметичную гидроизоляцию.

5 – Уже упомянутый слой обязательной для такой фундаментной плиты слой гидроизоляции, защищающей основу здания от воздействия влаги снизу. Оптимальное решение – это как минимум два слоя рулонных гидроизоляционных материалов на полимер-битумной основе.

6 – Сама монолитная плита с расчетной толщиной.

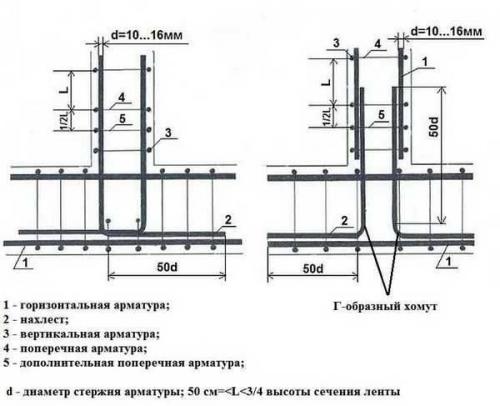

7 – армирующий пояс бетонной плиты. Классическое его исполнение – два уровня арматурных решеток, связанных между собой для придания объемности конструкции специальными хомутами. Расположение арматуры планируют таким образом, чтобы между прутьями и краями плиты сверху, снизу и с торцов создавался слой бетона около 50 мм – чтобы исключить запуск процессов коррозии металла.

Это – общая схема, но существует и несколько разновидностей монолитных фундаментных плит, применяемых в зависимости от тех или иных конкретных особенностей строительства.

Самый простой в исполнении и, наверное, самый распространенный вариант – это сплошная плита, единая толщина которой соблюдается по всей ее площади.

Какие инструменты и материалы необходимы для строительства фундамента из плит

В статье о видах фундамента мы рассказывали про базовые отличия разных типов оснований для строительства дома. В этой теме мы разберём более детально свойства плитного фундамента и основные шаги в технологии монтажа.

Важно! В каждом отдельном случае конструкция фундамента (толщина заливки, диаметр арматуры, сроки набора прочности бетона) могут отличаться. И полностью зависят от инженерного расчёта специалистов.

Весь процесс можно разделить на несколько ключевых шагов:

Земляные работы для плитного фундамента

Начинать земляные работы лучше всего летом. В это время земля сухая и не промёрзшая. При сильном дожде грунт на участке может приобрести дополнительную подвижность, и спецтехника создаст глубокие колеи, мешающие проведению работ.

При монтаже монолитной плиты её можно утопить в толщу грунта, либо спроектировать на поверхности. Степень заглубления зависит от конструкции дома. Если в строении предусмотрен цокольный этаж, то глубина котлована может быть 1.5 метра и более.

В любом случае, первым делом удаляются все надземные растения и извлекаются корни.

Перед началом раскопок, поверхность почвы разравнивают и размечают колышками (с натянутой веревкой между ними) границы фундамента, чтобы рабочие и водитель спецтехники понимал, в периметрах какой зоны нужно проводить работы.

Важно не забыть оставить место для опалубки и отмостки. Около метра с каждой стороны.

Совет!

Границы для работ техники можно обозначить с помощью мела.

Когда участок очищен от растений, деревьев, валунов и прочего, можно приступать к рытью котлована. Работа выполняется экскаватором, с допустимой погрешностью +/- 10 см от плана.

Важно! Заранее определиться с вывозом грунта. Складирование грунта при работе экскаватором нужно организовать на расстоянии не ближе 0.5 метров от края котлована. Для песка – не ближе 2 метров. Не забудьте оставить место для проезда и разворотов спецтехники.

Когда котлован вырыт, можно приступать к созданию так называемой «подушки». Это прослойка между грунтом и будущим фундаментом.

Если коммуникации планируется провести под бетонной плитой, то рыть траншеи для труб нужно уже на этом этапе. Для корректной работы канализации важно помнить о соблюдении уклона трубы (2 см на каждый метр трубы). Угол стыковки вертикального вывода трубы и горизонтальной трубы, отводящей стоки за пределы фундамента должен быть сделать из 2 колен с углом 45°. При использовании угла 90° появляется большой риск засорения системы слива.

Подробнее о том, как провести наружную канализацию в доме мы рассказали в отдельной статье:

• Устройство наружной канализации в частном доме

После прокладки труб, траншеи зарываются, и почва уплотняется.

Если на участке или недалеко от его границ есть возвышенности, нужно предусмотреть наличие прифундаментного дренажа, который будет отводить грунтовые воды и защищать подушку фундамента от подмывания. Как правильно сделать дренаж на участке мы расскажем в отдельной теме.

В качестве первого слоя используется песок. Уплотнение песка рекомендуется делать каждые 10-20 см толщины слоя при помощи виброплит.

Перед трамбовкой, песок рекомендуется поливать водой. В некоторых случаях песок накрывают геотекстилем. Он нужен для того, чтобы разные слои сыпучих материалов не смешивались.

Затем высыпается слой щебня с фракцией 20-40 мм и аналогично песку утрамбовывается.

После этого оба слоя подушки закрываются геотекстилем, который в дальнейшем засыпается небольшим слоем песка 5-10 см и также утрамбовывается (толщина каждого слоя засыпки рассчитывается при проектировании фундамента индивидуально). Поверх песка укладывается профилированная мембрана.

Геотекстиль

Геотекстиль – это нетканое полотно из полипропилена или полиэфира, не дающее грунту просесть и увеличивающее его несущие способности.

Выполняет функцию дренажа и фильтра.

Какова технология укладки железобетонных плит для фундамента

Калькулятор плитного фундамента: Этапы строительства, использование металлопроката и руководство по применению

Плитный фундамент является одним из наиболее надежных и долговечных видов оснований для строительства зданий и сооружений. Он представляет собой монолитную железобетонную плиту, равномерно распределяющую нагрузку от строения на грунт. Правильный расчет такого фундамента – залог долговечности и надежности всего здания. В этом поможет калькулятор плитного фундамента.

Этапы строительства плитного фундамента

1. Подготовка проекта : На этом этапе происходит разработка проекта фундамента, учитывающего особенности грунта, климата и нагрузки от строения.
2. Подготовка площадки : Уборка территории, выемка грунта на необходимую глубину и устройство песчано-гравийной подушки.

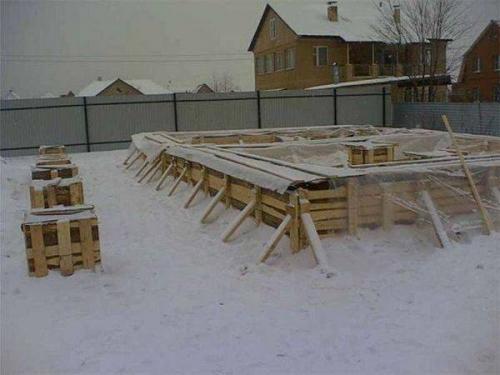

3. Устройство опалубки : Сборка опалубки, которая будет формировать внешние границы фундамента.
4. Армирование : Укладка арматурного каркаса в соответствии с проектом.
5. Заливка бетона : Бетон заливается слоями с последующим его уплотнением вибраторами.
6. Снятие опалубки : После застывания бетона опалубка снимается.
7. Гидроизоляция и утепление : Нанесение гидроизоляционных и утепляющих материалов.

Использование металлопроката при возведении плитного фундамента

В строительстве плитного фундамента ключевую роль играет арматура. Она предназначена для придания конструкции дополнительной прочности и устойчивости к деформациям. Используется арматура классов А3 (А400) или А500С с диаметром от 12 до 14 мм. Арматурный каркас обычно формируется в два слоя – верхний и нижний, соединенные между собой перемычками.

Как пользоваться калькулятором плитного фундамента

Калькулятор плитного фундамента – это специализированный онлайн-инструмент, который помогает рассчитать необходимое количество материалов (бетон, арматура) и их стоимость. Для работы с ним требуется:

1. Ввести размеры фундамента : длину, ширину и толщину плиты.
2. Указать характеристики грунта и уровень грунтовых вод, если это важно для расчета.
3. Выбрать класс и диаметр арматуры , а также тип бетона.
4. Указать дополнительные параметры : наличие утеплителя, гидроизоляции, необходимость в подушке из песка и щебня.
5. Нажать на кнопку расчета , после чего система выдаст приблизительное количество материалов и их стоимость.

Особенности расчета фундамента и арматуры

При расчете плитного фундамента важно учитывать несколько ключевых моментов:

• Нагрузка на фундамент : Включает в себя вес самого здания, предполагаемую нагрузку от мебели, оборудования и временные нагрузки (снег, ветер).
• Тип грунта : Различные типы грунта имеют разную несущую способность, что влияет на толщину и армирование плиты.
• Уровень грунтовых вод : Высокий уровень грунтовых вод требует дополнительных мер по гидроизоляции и дренажу.
• Сейсмичность региона : В сейсмоактивных зонах требования к прочности и гибкости фундамента увеличиваются.

Расчет арматуры

Арматурный каркас должен быть рассчитан так, чтобы обеспечить достаточную прочность и предотвратить трещины в бетоне. Важные аспекты при расчете арматуры:

• Диаметр и шаг арматуры : Зависит от предполагаемой нагрузки и размеров плиты.
• Расположение арматурного каркаса : Должно обеспечивать равномерное распределение нагрузки.
• Количество и длина арматурных прутьев : Необходимо учитывать перекрытия и соединения прутьев.

Как рассчитать необходимое количество плит для фундамента

Устройство качественного фундамента предполагает, что он будет долговечным. Однако со временем любой материал разрушается, в том числе и бетон. Особенно быстро это происходит, если в него попадает влага. Постоянно замерзая и оттаивая, она формирует трещины и со временем расширяет их. Так, без качественных материалов для гидроизоляции фундаментной плиты даже прочное, казалось бы, основание постепенно расшатывается, крошится, теряет структуру.

Если фундамент становится неоднородным, то влага получает доступ к материалу стен. Это происходит незаметно. Казалось бы, вы не соблюдали технологию гидроизоляции фундаментной плиты, а проблемы «пошли выше», может появиться грибок и плесень, влага словно пропитывает стены. Особенно это заметно, если материал пористый.

Не менее опасно неправильное устройство гидроизоляции фундаментной плиты и для стальных конструкций, стенной арматуры. Под действием влаги на металле образуются соли и оксиды. Это тревожная ситуация, так как данные соединения являются электролитами, и в структуре материала возникают слабые локальные токи. Стальные конструкции подвергаются электрохимической коррозии, негативно влияющей на структуру металла.

В итоге всех этих процессов прочность фундамента снижается. Для сооружения в целом это означает, что несоблюдение или неправильное применение технологии гидроизоляции фундаментной плиты приводит к снижению прочности основания здания, грозит появлением трещин и просадкой стен.

Помните, что на фундамент воздействуют следующие факторы, увеличивающие вероятность проникновения вод:

• вес здания;
• агрессивные химические среды;
• ветер;
• давление грунта; эксплуатационные нагрузки.

Учитывайте это при планировании работ по защите фундамента.

Нужна ли гидроизоляция между землей и плитами

Монолитный фундамент представляет собой сплошную железобетонную плиту, на которой строится дом. Она не создает значительной нагрузки на грунт, так как из-за большой площади удельное давление относительно невысокое.

Бетонная подушка вместе с домом свободно перемещается на поверхности грунта при его подвижках, жесткости плиты вполне хватает для обеспечения ровного и надежного основания постройки.

При строительстве выкапывают небольшой котлован — в большинстве случает просто удаляют верхний слой почвы. Затем создают слой песчаной засыпки, выравнивают и уплотняют ее, укладывают слой геотекстиля.

Поверх кладут утеплитель (в основном, специализированный пенополистирол), устанавливают опалубку и арматурный каркас. После этого заливают бетон и выдерживают плиту до набора технологической прочности.

В результате образуется прочное, утепленное основание, готовое к принятию нагрузок от постройки и устойчивое к воздействиям грунта.

Достоинства и недостатки

К достоинствам монолитного основания относят:

• Возможность строить дома на слабонесущих, пучинистых или обводненных грунтах.
• Высокая несущая способность плиты позволяет строить достаточно крупные и тяжелые здания.
• При правильном армировании плита способна противостоять всем воздействиям, которые могут возникать и исчезать внезапно. Все подвижки грунта воспринимаются достаточно легко, плита «плавает» на поверхности почвы словно плот.
• Конструкция плиты проста, что позволяет избегать серьезных ошибок при строительстве.
• Создание плиты сразу образует пол 1 этажа, что существенно упрощает дальнейшие работы.

Приверженцы этой технологии утверждают, что недостатков у монолитного фундамента нет.

Это не совсем верно:

• Плита не позволяет иметь подвальное помещение.
• Возможность ремонта основания практически отсутствует.
• Расход строительных материалов и объемы земляных работ весьма высоки.
• Стоимость такого фундамента весьма высока, что является дним из основных ограничивающих факторов.

Недостатки не слишком принципиальные, поскольку условия, в которых используется монолитная плита, чаще всего не годятся для альтернативных вариантов.

Разновидности

Существует несколько разновидностей плитного основания:

• Сборная плита. Состоит из готовых Ж/Б плит, уложенных на подготовленную площадку.
• Монолитная плита, которую заливают прямо на площадке.

По типу конструкции различают:

• Сплошная плита. Используется для построек относительно легких и небольших.
• Ребристая плита. Подошва такого основания имеет ребра жесткости, которые прочно закрепляют опорную конструкцию в грунте, не позволяя перемещаться по горизонтали. Кроме того, наличие ребер способствует более равномерному распределению нагрузок от веса постройки.
• Коробка. Тип плиты, в которой пол первого этажа представляет собой отдельное перекрытие, а поверхность плиты образует цокольное помещение.

ОБРАТИТЕ ВНИМАНИЕ!
Плитные основания не популярны в нашей стране из-за больших расходов на строительство, поэтому конструкционные вопросы пока отработаны слабо.

Подходящие условия

Плитный фундамент предназначен для использования в регионах с неустойчивыми, пучинистыми или обводненными грунтами.

Обычно он является альтернативой свайному фундаменту, когда нет возможности доставить или использовать спецтехнику.

Как вариант, плитные основания применяются при слишком глубоком залегании плотных слоев грунта, когда длины свай не хватает.

Сколько времени занимает строительство фундамента из железобетонных плит

Монолитная плита фундамента может иметь разную конфигурацию, структуру, от чего зависит и цена под ключ. Рассмотрим, какими бывают эти основания, из каких этапов состоит технология их устройства. Возможные варианты представлены далее.

"Плавающая" плитаПлита на сваяхПлита с рёбрами жёсткости

Название «плавающая» точно отражает сущность конструкции, которая будучи практически незаглублённой, при подвижках грунта перемещается вместе со зданием. Монолитный фундамент плита не боится ни высокого уровня грунтовых вод, ни пучения почвы вследствие их весеннего оттаивания.

Стоимость строительства фундамента монолитная плита зависит от способа структурирования подстилающих слоёв. Под любым монолитным основанием выполняют бетонную подготовку 10 см толщиной либо укладывают цементную, щебёночную подушку. Разница в том, что при наличии под фундаментом подбетонки, толщина защитного слоя в монолите самой плиты составляет 35 мм, а при её отсутствии должно быть минимум 70 мм.

За счёт более низкой цены, скорости укладки мембраны, себестоимость плитного фундамента может быть значительно снижена. На слабых грунтах подстилающий слой должен быть жёстким – а это только подбетонка.

Противопоказанием к устройству плавающей плиты является пересечённый рельеф участка, она не подходит для строительства сооружений на склоне. Решить эту задачу можно с помощью заливки плиты фундамента, опирающейся на свайное поле.

Ребристая плита тоже может быть плавающей. Проектируется для подвалов, цокольных этажей, значительно заглубляется. Рёбра поверхностных плит обычно направлены вниз и служат жёсткой опорой.

Рёбра фундамента, направленные вверх – это либо стенки цоколя, либо стены подвала. Такой вариант используется при необходимости высокой герметичности, прочности заглубляемых помещений.

Заливка плиты под фундамент (цена под ключ за счёт рёбер-стенок возрастает) осуществляется на грунтах, подверженных весеннему пучению, но при условии отсутствия вечной мерзлоты. При монтаже плиты рёбрами вверх, снизу чаще всего предусматривают подбетонку. Она является защитным слоем для наплавной горизонтальной гидроизоляции.

В сейсмоактивных регионах фундамент плита может иметь две соединённых рёбрами горизонтальных плоскости. Её цена выше из-за технологической сложности исполнения, но на изгиб такая конструкция работает лучше.
