Наступила весна — время дачи и огорода. Время перекопки огорода и посадки. Лопата, как классическое, но не для всех видов сельских работ удобный инструмент активно замещается самодельными и фабричными чудо лопатами и вилами. Сегодня автор блога “Самоделки Vitmana” покажет еще одну самоделку — чудо вилы. С таким устройством копать землю будет легче, быстрее и веселее.

Состоит это классное приспособление для копки земли из двух частей. Первая часть — ручка, внизу приварены вилы. Для удобства перекопки ручка сделана под уклоном 30 градусов. Посередине сваркой добавлена перемычка. Ширина вил 80 см. В качестве штырей использована 12 арматура. Она заточена и приварена с шагом 10 см. Основой для вил послужила квадратная труба 25×28. В ней просверлены отверстия и просунута насквозь арматура. С обратной стороны сварочное соединение. Вы видите зачищенные швы.

Высота вил равна длине штыка лопаты, примерно 250 мм. Педаль сделана на шарнире из гаражной петли, которая обрезана двух сторон и приварена к ручке. Высота шарнира 100 мм. Педалька сделана из квадратной трубки 25×28. Сварены друг с другом 3/4 трубой и куском арматуры номер 12. Приделана косынка для жесткости. Использован лист десятка размерами 25×50.

Как видите, конструкция чудо вил несложная, легко изготавливается и использованы для нее материалы, которые легко найти в гараже или в пункте металлоприемки. На сайте вы найдете огромное количество подобных инструментов для облегчения перекопки грунта на садовых участках.

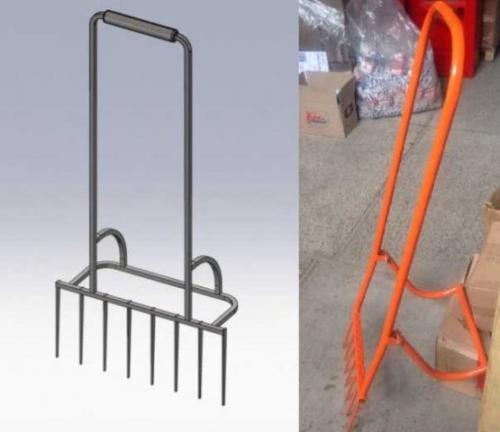

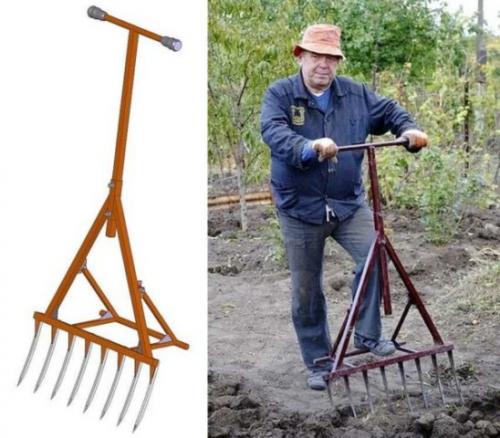

Чудо вилы своими руками. Особенности и варианты конструкций

Чудо-лопата представляет собой удобное приспособление для копки земли, которое можно сделать своими руками. Прибор позволяет не только вскапывать грунт, но и рыхлить его. Это значительно экономит силы, поскольку при работе обычной лопатой приходится периодически разбивать крупные комья земли.

Принцип работы

Чудо-лопата для копки представляет собой рыхлитель, состоящий из двух вил:

1. Рабочие (основные) втыкаются в землю под нажимом ноги. Они подвижны, поэтому могут входить в грунт под любым углом.
2. Вилы переднего упора неподвижны, идут параллельно поверхности. Они производят дополнительное рыхление, благодаря чему земля измельчается, становится одинаковой плотности и хорошо насыщается кислородом.

Корпус представляет собой металлическую рамку с передним и задним упором, которые контактируют непосредственно с поверхностью грунта. Основные вилы снабжены рычажным механизмом, что при копке позволяет надавливать на них под удобным углом и затем вытаскивать из почвы.

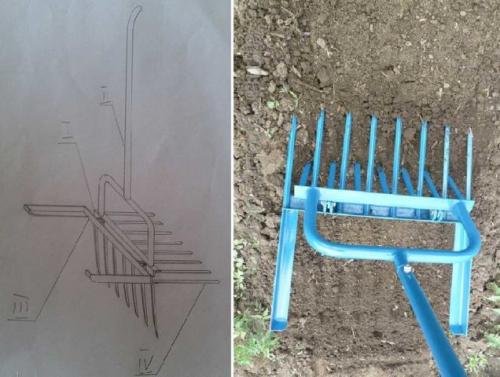

Принципиальная схема чудо-лопаты для копки позволит без труда сделать ее своими руками

Благодаря наличию двух вил прибор наряду с основной задачей выполняет и ряд других функций:

1. Рыхление почвы, насыщение ее кислородом.
2. Разбивание комьев.
3. Удаление корней сорняков.
4. Копка разных корнеплодов – картофеля, свеклы, моркови и других.

Описанная конструкция не является единственной. Существует несколько разновидностей аппарата, наиболее распространенные – это рыхлитель без переднего упора, копалка и легкокоп.

Рыхлитель без переднего упора

Конструкция полностью совпадает с вышеописанной, но в ней отсутствует передний упор. С одной стороны, он дает надежность при работе – инструмент при копке хорошо ложится на землю, поэтому остается только нажать ногой и воткнуть вилы в землю. С другой стороны, благодаря отсутствию переднего упора конструкция становится заметно легче.

Чудо-лопата без переднего упора менее устойчива при копке, но не такая громоздкая и тяжелая, как базовая

Копалка

Копалка – еще одна «облегченная» версия. Это вилы с широким интервалом, которые соединены с корпусом. Нажимая на них, можно взрыхлить почву, но не настолько мелко.

Копалка – упрощенный вариант чудо-лопаты

У такой конструкции есть свою плюс – с помощью болтов можно поднять или опустить главную ось на любую высоту, ориентируясь на рост конкретного человека.

Упор подвижный, поскольку лопата не жестко соединена с корпусом. Поэтому сначала на нее надавливают, а после того, как штыри войдут в грунт – выворачивают. Такой аппарат подойдет для копки легких почв, например, супесчаных или суглинистых. Но для тяжелого, комковатого грунта он не годится – в этом случае лучше использовать классическую конструкцию с передним и задним упором.

Легкокоп

Легкокоп – наиболее простой вариант чудо-лопаты. Конструкция отличается более легким округлым упором. При этом регулировать высоту ручки не получится, поэтому при изготовлении нужно сразу ориентироваться на рост. Аппарат менее габаритный и довольно легкий, но его устойчивость (по сравнению с базовой конструкцией) меньше.

Легкокоп подойдет для работы на неглинистых почвах

С удлиненными и укороченными штыками

Во время составления чертежей особое внимание уделяют длине штырей чудо-лопаты для копки. Она зависит от плотности земли:

• 10–15 см – для рыхлых песчаных почв, которые легко поддаются копке и рыхлению. Такой инструмент называют «Пахарь»;
• 15–20 см: универсальные лопаты для копки грунта средней плотности (суглинки);
• 25 см и более – для тяжелых, каменистых (глинистых составов). Такой инструмент называют «Крот».

«Пахарь», «Крот» и универсальную лопату можно сделать любой конструкции: классической, без переднего упора, в виде легкокопа и других. Они отличаются только длиной штырей, а во всех остальных моментах – полностью совпадают.

Вилы для копки земли своими руками. Как облегчить труд дачника: чудо-лопата своими руками, чертежи

Как делается чудо лопата своими руками, чертежи простых моделей очень мне помогли бы. Жена заказала мне этот механизм, услышала от соседки, что им удобно и легко копать грядки. Теперь вот сказала, что не отстанет, пока не смастерю. Огородик у нас небольшой, но землю любим оба, правда, силы и возраст уже не те, чтобы много работать. Эта лопата действительно такая хорошая?

Перекопка сада и огорода – самая тяжелая часть работы, если вам посчастливилось иметь частный участок. Нередко результатом такой трудотерапии являются сорванная спина и растянутые мышцы. Но если у вас есть сделанная чудо-лопата своими руками (чертежи будут в статье), отныне перекопка будет быстрой и легкой. Почему своими руками? Да по той простой причине, что, как и хорошая качественная лопата, подобный агрегат будет стоить в магазине немалых денег. А у каждого уважающего себя хозяина дома всегда найдутся материалы для самоделок, будь то старые вилы, остатки прутьев или уголка. Немножко поколдовав, их можно превратить в первого помощника дачника – чудо-лопату.

Чем отличается чудо-лопата от штыковой

Как работает простая лопата? Основная нагрузка идет на спину, когда нужно вывернуть ком земли, да еще и в полусогнутом состоянии. Усовершенствованная же модель позволяет перераспределить нагрузку и направить ее на мышцы на руках. Общей остается только нагрузка на ноги, когда нужно загонять в грунт рабочую часть. Спинные же мышцы практически не задействованные, поэтому работать легче.

Кроме того, чудо-лопата ускоряет процедуру за счет большей площади рабочей части. При этом сразу разбивает комки земли, рыхлит грунт и достает корни сорняков почти полностью, не оставляя в почве изрезанных остатков. А еще ею можно без усилий и быстро выкопать картофель или морковь.

Чудо-лопата своими руками – чертежи

На самом деле лопатой назвать сей инструмент сложно. Он выглядит как очень странные вилы, вернее, чаще всего, даже две пары вил, только более широких, чем стандартный инвентарь, и закрепленных на планках. Одни из них подвижны, с рычажным механизмом, и именно они загоняются в почву. Вторые вилы зафиксированы на планке переднего упора – через них проходят и разбиваются комки земли. Для удобства есть модели с планкой заднего упора. Принцип работы одинаков: «вилы-лопату» надо воткнуть в грунт, чтобы поставить на землю задний упор. Затем потянуть на себя черенок и вывернуть ком почвы, протащив его через вторую пару вил переднего упора. Переставить инструмент, приподняв его руками, и повторить. Как видно, работают в основном не спинные, а ножные и ручные мышцы.

Есть несколько вариантов самодельных усовершенствованных лопат:

1. Лопата- рыхлитель без переднего упора. Очень удобная для женщин, ведь более легкая, но зато не такая устойчивая. Ручка крепится на рабочие вилы, а на опорных вилах зафиксирован задний упор. Две части вил соединяются между собой, но чтобы рабочие остались подвижными.
2. Лопата-копалка. Отличается более широкой рабочей частью и удобной высокой ручкой с поперечной перекладиной. Ручку можно подогнать под любой рост, упор при этом подвижный, закрепленный на раме, сами вилы со штырями только одни, рабочие.
3. Копалка с одними рабочими вилами и дугообразной ручкой, которая не регулируется.

Для изготовления лопаты подойдут металлические уголки или профтрубы сечением около 30 мм и толщиной стенки не менее 3 мм. А штыри для копки можно приварить из старых вил, или, еще лучше, из прочных прутьев диаметром не менее 8 мм. Оптимальное количество штырей 8 штук, расстояние между ними от 70 мм, а общая ширина рабочей части – до 60 см. Что касается длины ручки, то она подгоняется под рост и должна заканчиваться на уровне плеч.

Легкокоп своими руками: чертежи. Чудо лопата для копки земли своими руками

Чудо лопата своими руками чертежи ее вы найдете у нас в статье. Вы наверное слышали уже о таком приспособлении для дачников как чудо лопата. Если не слышали, или не совсем поняли что это рассказываем. Это такое изобретение которое призвано существенно облегчить труд на огороде. Конечно же с возрастом легче работать не становится, после работы начинает болеть спина, руки, и ноги, и хочется отдохнуть, но что если работы много, а желания или возможностей поменьше? В таких случаях на помощь и приходит чудо лопата, давайте разберемся с чертежами и сделаем ее своими руками дома.

И так, что же из себя представляет данное приспособление? Это опорная рамка к которой крепятся два рыхлителя, главный и второстепенный. Главный рыхлитель это некое подобие наконечника вил, а второстепенный рамка, с штырями, штыри эти должны проходить между наконечников вил. И также имеется опора, с помощью которой вам будет легче копать, ибо вы будете использовать лопату как рычаг, и часть усилий перейдет на эту опору.

Принцип работы лопаты для ленивых прост и гениален. Когда вы начинаете работать лопатой, вы вставляете рамку опоры в землю, таким образом фиксируя ее с помощью ноги. Далее острия похожие на виллы вгоняем в землю, а при помощи вспомогательной рамки поднимающаяся земля сама разбивается на мелкие грудки. И таким образом мы продвигаемся по участку все дальше и дальше, не затрачивая особых усилий.

Какие же еще преимущества вы испытаете при работе с такой ленивой лопатой.

• Вам не нужно нагибаться, что существенно снимает напряжение со спины.
• Не требуется применять силу, чтобы поднять грунт на штыке лопаты, так как она стоит на опоре.
• Не нужно разбивать крупные куски земли, этим займется дополнительная рамка.
• Широкая линия лопаты позволяет быстрее вскопать участок.

Чудо лопата фото

Конечно же, купить такую лопату для ленивых можно в магазине, она будет стоять дороже нежели обычная, оно и понятно. Поэтому если вы умеете работать со сварочным аппаратом, или имеете знакомых или друзей, которые вам могут помочь, попробуйте сделать чудо лопату своими руками, чертежи мы вам предоставим.

Как сделать чудо лопату своими руками

1. Пилка для метала.
2. Дрель для метала.
3. Сварка.
4. Стальной каркас или труб, уголок.
5. Арматура.
6. Металлический черенок.

• Первым делом нужно выгнуть уголок, или трубу, чтобы сделать раму для опоры. Выгнуть нужно буквой П. Ножки должны быть длиной около 80 сантиметров, а перекладина около 38 сантиметров.
• Теперь нужно сделать планку которая будет стоять поперек. В этой планке каждые пять сантиметров с помощью дрели нужно сверлить отверстия,и в них монтируем арматурины, примерно в 20 сантиметров в длину, и с помощью сварочного аппарата нужно их приварить.
• Теперь нужно сделать главный рыхлитель, для этого нам нужна труба которая будет меньше поперечной на 5 сантиметров, и также как и в прошлом случае, сверлим дырки и вставляем в них арматуру.
• Теперь нам нужно сделать ушки чтобы на них крепить шарниры которые будут держать конструкцию, сделать ее мы сможем из трубы.

Такая конструкция будет надежной, но не следует во все работы бросаться с чудо лопатой, иначе вы сможете ее сломать, не стоит вспахивать слишком сухой грунт, поберегите инструмент и он вам отплатит долгой службой. Далее предлагаем вашему вниманию обещанные чертежи чудо лопаты которую вы сделаете своими руками .

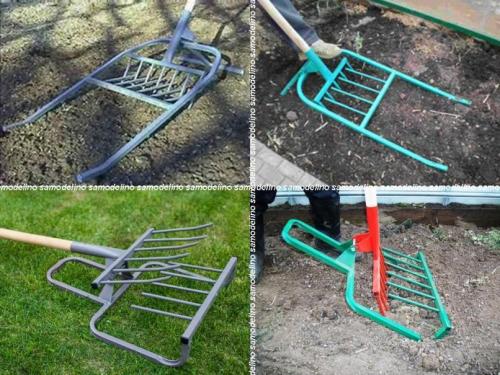

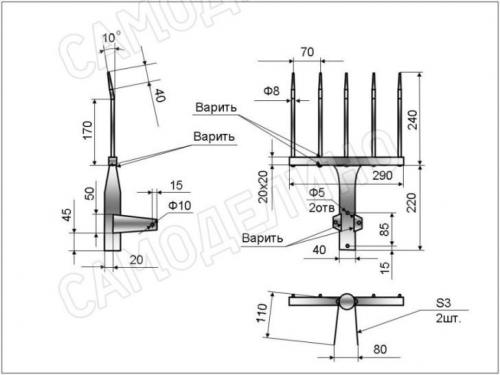

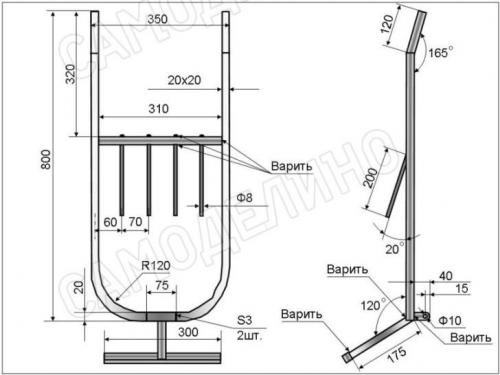

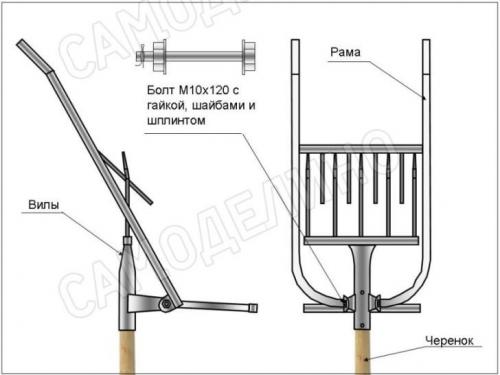

Чудо вилы чертеж. Чертежи классической чудо-лопаты

Для изготовления я выбрал более простую конструкцию вил с открытой рамой, потому что в этом случае изогнуть каркас возможно с применением обыкновенных тисков, без использования трубогиба. Также я остановился на варианте с пятью зубьями на подвижных вилах с общей шириной инструмента 350мм.

Чудо-лопата может иметь 6 или 7 элементов вил и достигать ширины 500-700мм, однако таким инструментом можно будет работать на сравнительно мягком грунте и больших площадях. Рыхлитель позволяет обрабатывать землю рядом с дорожками, однако для перекопки в углах лучше подойдет конструкция, изображенная на нижних фото.

Чтобы сделать рыхлитель своими руками потребуется профильная труба 20х20мм с толстой стенкой, отрезок круглой трубы с внутренним диаметром 40мм — для черенка, легированный пруток диаметром 6-8мм и немного листового металла толщиной 3мм — для проушин. Из инструмента потребуется сварочный аппарат, дрель и болгарка.

Конструкция собирается в соответствии с чертежами. Штыри вил вставляются в сквозные отверстия в профильной трубе и привариваются с обеих сторон.

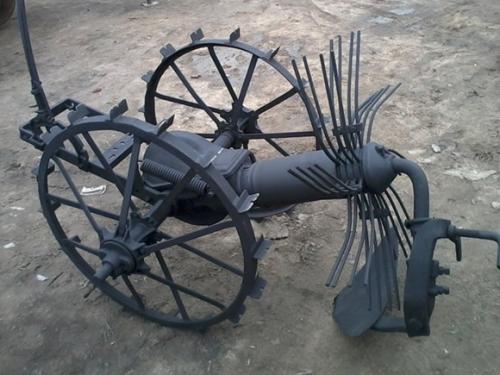

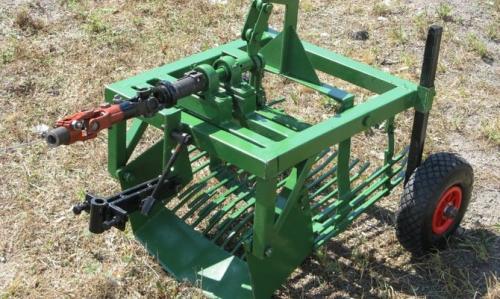

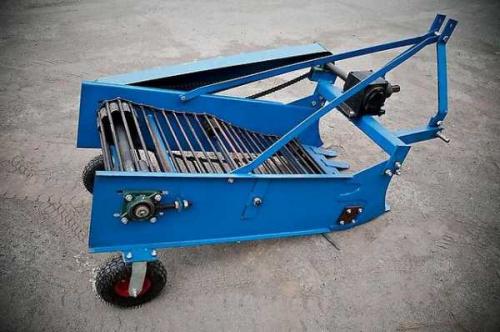

Ручная копалка для картошки своими руками. Как сделать картофелекопалку своими руками

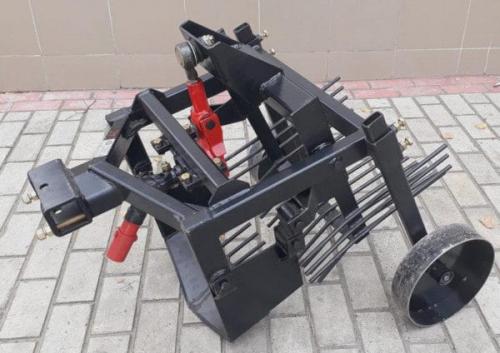

На большом участке огороднику может понадобиться картофелекопалка для хорошего мотоблока . Она поможет в краткие собрать урожай, если кустов много. Не обязательно покупать дорогие модели. Устройств о можно смастерить самостоятельно своими силами . Для этого нужно разобраться в разновидностях и особенностях копалок.

для взрыхления почвы под кустом картошки и поднимания клубней при помощи зубчиков. Таким образом можно достаточно быстро копать картофель . Преимущества приспособления перед лопатой в эко номии времени и сил. Ее можно применять и для дру гих овощей. На небольшом огороде можно легко справиться копалкой, не приобретая минитрактор .

Разновидности и особенности

Есть несколько типов копалок со своими недостатками и преимуществами. Они отличаются мощностью и простотой использования. Некоторые могут выполнять дополнительные функции.

Виды картофелекопалок:

• веерная;

• грохотная;

• транспортерная;

• барабанного типа;

• вибрационная;

• конвейерная.

Некоторые виды ограничены в функциях, другие похожи на целые небольшие комбайны.

Веерная

Это простая конструкция с металлическими прутами. Ее устанавливают на небольшие мотоблоки. Пруты из стали напоминают веер. В высоту устройство не превышает 500 мм, а масса не более 5 кг. Сделать ее своими руками очень просто. При помощи устройства можно обрабатывать кусты в одном ряду.

Важно! На разворот с такой копалкой нужно 3 метра.

Глубина рыхления не более 20 см. Перед началом уборочных работ косят ненужные травы и убирают камни.

Грохотная или вибрационная

В устройстве горизонтально располагается лемех. Он вглубляется в землю и выкапывает плоды вместе с землей. При помощи вибрирующей решетки грунт опадает, картофелины падают уже чистым вниз. Его остается собрать. Есть возможность регулирования глубины вкапывания, а также силы вибрации. Устройство применяют для сбора моркови и чеснока.

Траспортерная

Транспортерные картофелекопалки напоминают устройства грохотного типа. Вибрирующая решетка в них заменена на конвейерный механизм. Он отделяет ботву и грунт от картофелин. Этот тип выбирают для работы на мотоблоке для обработки больших огородов. Достоинства –  устойчивость механизма к любым погодным условиям. Ускорить работу можно применением дополнительной рабочей силы.

Важно! При плотной почве работают не все копалки.

Барабанного типа

Этот вид оборудования может быть самодельным. Особенность копалок в качественной очистке от земли. Недостаток в повреждении картофеля. Это влияет на сохранность. Сложности вызывает изготовление барабана, сбор устройства. Работать с барабанной копалкой не сложно. Размеры приемлемые. Преимуществом является прямой привод вращения от вала отбора мощности.

Конвейерная

Конвейерные картофелекопалки своими силами собирают редко. Чтобы создать работающее устройство, нужно обладать определенными знаниями и запчастями. Тракторные копалки изготавливают совсем большими или миниатюрными. К лубни с землей оказываются на ленте и очищаются. Конвейер – зачастую металлические прутья на подвижном ободе. При этом грунт падает вниз или в приемное место. Движение происходит

Критерии выбора картофельной копалки

При неправильном подходе к выбору устройства можно остаться без сборщика урожая. Учитывать нужно не только финансовые возможности. Значение имеет продуктивность, удобство, безопасность и грунт. Некоторые копалки не смогут работать с очень твердой землей. Помощник должен быть мощным. Нужно соотносить мощность мотоблока или трактора. Если машина с хорошей мощностью, а копалка по параметру не дотягивает – результата от работы не будет. Все придется переделывать самостоятельно.

Схемы изготовления копалок картофеля своими руками

В домашних условиях можно сделать простейшую самодельную копалку. При желании и наличии определенных навыков можно разобраться в схемах устройств грохотного, веерного и вибрационного типа.

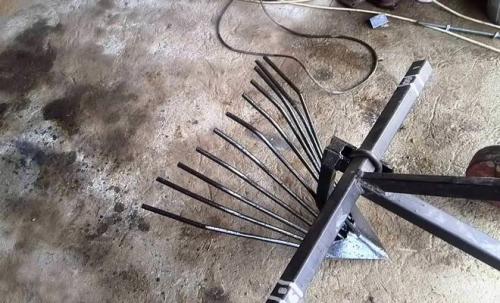

Простейшая самодельная

Грохотного типа

Что нужно делать:

1.

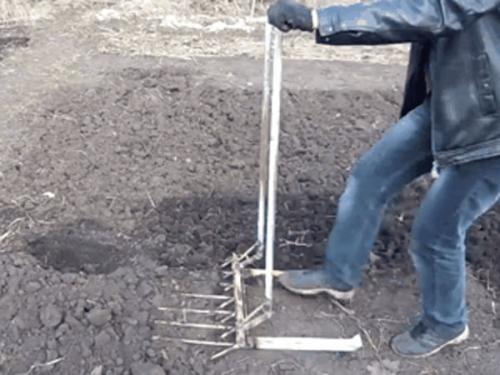

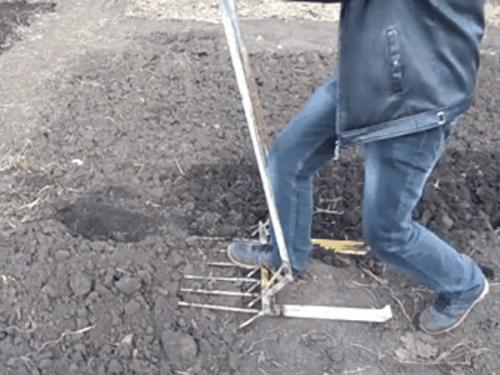

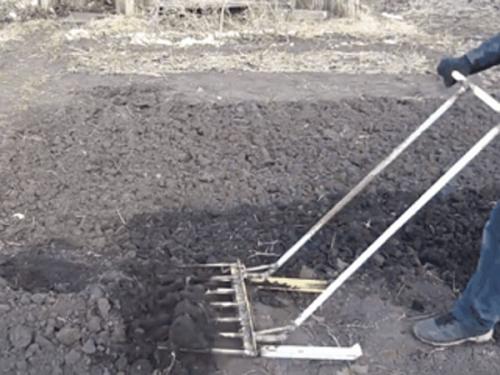

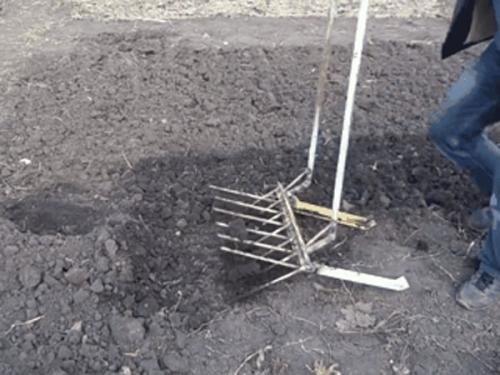

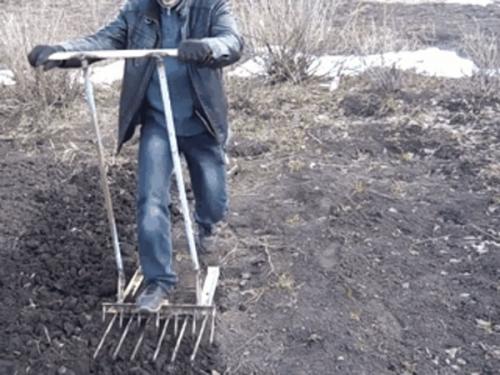

Чудо лопата своими руками

Это самодельное приспособление просто незаменимо для дачников — чудо лопата! Оригинальная конструкция лопаты, позволяет быстро вскопать огород с минимальными физическими нагрузками, особенно пригодится людям с заболеваниями спины.

Представляем фото пошагового изготовления самодельной чудо лопаты.

Материалы:

• Прут.
• Уголок — 45 мм.
• Труба.
• Пара болтов на 10.

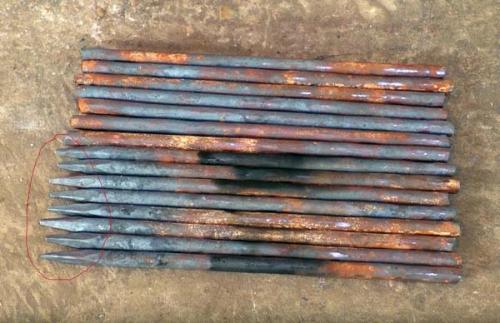

Из прута нарезаем 15 отрезков длиной по 30 сантиметров. Далее 8 отрезков нужно заострить с одной стороны.

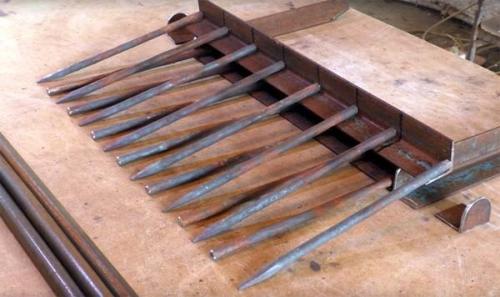

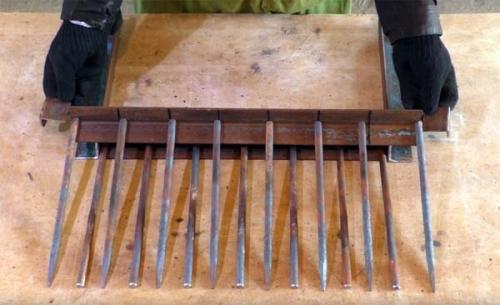

Берём уголок длиной 60 см, отмеряем на нём ровно 8 частей, чтобы расположить 8 прутов на одинаковом расстоянии. Далее берём ещё один уголок длиной 50 см и разделяем его на 7 частей, соответственно на 7 прутков.

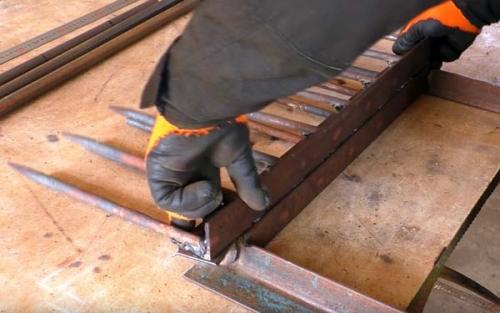

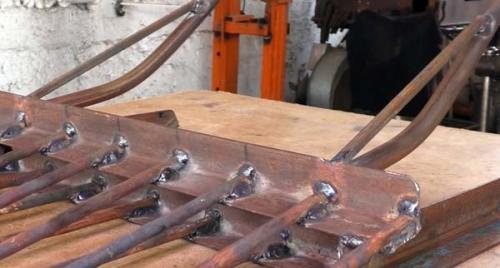

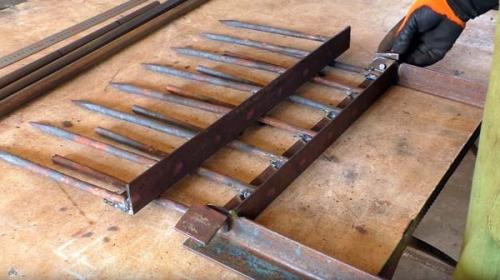

К уголкам привариваем пруты, а к уголку длиной 50 см нужно по краям приварить с обоих концов уголки длиной 35 см.

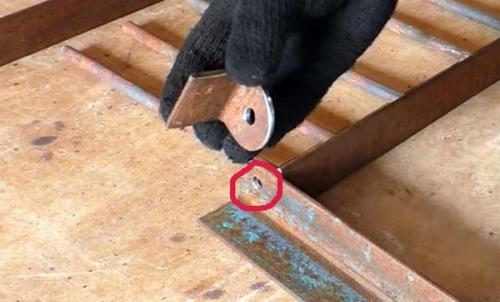

По краям боковых уголков сверлим отверстия, из кусков уголка делаем петли.

В петли вставляем и привариваем болты, петли вставляем в отверстия на уголке, а сверху привариваем ранее сделанную деталь.

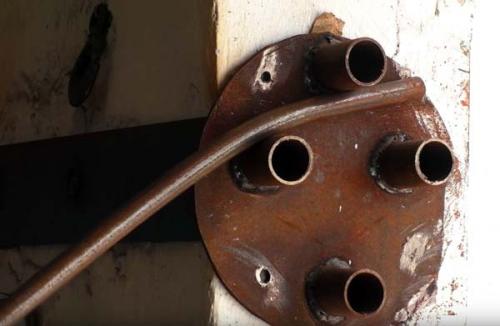

Из трубы на 15, отрезаем два отрезка длиной по 125 сантиметров и немного загибаем.

Отрезки труб привариваем по краям верхнего уголка, усиливаем пруткам.

К трубам привариваем ручку.

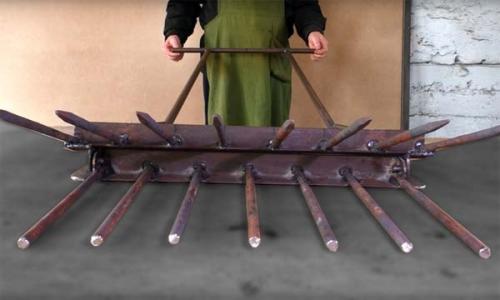

В результате у нас получилась самодельная чудо лопата сделанная своими руками, с её помощью можно быстро и без особых усилий перекопать огород.
