Фановая труба, что это. Что из себя представляет фановая труба?

Фановая труба, что это. Что из себя представляет фановая труба?

Стоки передвигаются по канализационному стояку сверху вниз, поэтому одновременная эксплуатация нескольких сантехнических устройств, располагающихся на разных этажах, вызывает появление эффекта вакуума. Внутри системы появляется разрежённость, засасывание воды и просыхание гидрозатвора.

Отсутствие водной пробки провоцирует проникновение неприятных запахов из канализации в помещение.

Зная, что такое фановая труба канализации, и из каких элементов она состоит, можно выполнить несложный монтаж элемента сантехнического сооружения своими руками.

Зачем нужна и где используется?

Фановая труба для канализации в частном доме и городской квартире — обязательный связующий элемент конструкции системы стоков.

При отведении неприятных канализационных запахов, наносящих вред здоровью, из системы стоков в атмосферу, эксплуатация ванной комнаты и сантехнического узла становится более комфортной.

Применение фановой трубы поддерживает стабильное рабочее давление внутри канализационной системы и предотвращает некорректную работу запорной арматуры.

Кроме прочего, предупреждается образование засоров и застоя в системе удаления канализационных вод, а также осуществляется защита от обратного хода стоков при значительном объёме работы.

Устройство и принцип действия

В условиях интенсивного слива воды очень резко ускоряется поток внутри системы канализации, результатом чего становится формирование области разреженного давления.

Особенности выравнивания вод в замкнутой системе вызывают их устремление из сифонов и отводов, что сопровождается появлением неприятных и довольно громких гремящих или хлюпающих звуков.

Фановыми канализационными трубами обеспечивается моментальное поступление воздушных масс в область разрежённости.

В результате работы такого элемента исключается риск «подсоса» воды из гидравлического затвора, и предотвращается перекрытие просвета стояка канализации сливаемыми потоками сточных вод.

В процессе проектирования учитывается диаметр всех монтируемых стояков и канализационной магистрали, способ укладки и уклон горизонтальных элементов.

При использовании одной фановой конструкцию осуществляется одновременное соединение нескольких стояков, а принцип функционирования конструкционного элемента основан на компенсировании разрежения.

Преимущества и недостатки: отзывы пользователей

Действующими строительными нормами (СНиП 2.04.01-85*) признается обязательность монтажа фанового стояка в домах, имеющих два или более этажа, но специалисты считают, что даже в одноэтажных частных домовладениях такая конструкция может заметно повысить комфортность проживания.

Фановыми системами оснащаются многоэтажные дома с отдельными сантехническими узлами, одноэтажные дома с несколькими санузлами, любые домовладения с банями и бассейнами или джакузи, жилые строения со сливными ямами и септиками, которые расположены на небольшом расстоянии от дома.

Основные достоинства установленной фановой канализации представлены:

• выведением из коммуникационных сетей газов;
• поддерживанием трубопроводной системы в исправном, работоспособном состоянии;
• обеспечением безопасности эксплуатации здания;
• регулированием уровня давления в трубопроводе;
• предотвращением сбоя в процессе работы запорной арматуры.
• незначительным весом, упрощающим монтажные работы и транспортирование до места установки;
• простотой самостоятельного монтажа с применением стандартного инструмента.

К недостаткам такой системы можно отнести только необходимость максимально грамотно выполнить планирование, внимательно отнестись к выбору конструкции, а также способу её монтажа.

Слив для стиральной машины в канализацию. Как правильно подключить стиральную машину к канализации и организовать слив

Покупка новой бытовой техники означает, что с этих пор на домашние хлопоты будет уходить меньше времени. Сложности начинаются во время установки: как подключить стиральную машину к канализации, не вызывая мастера? Какой способ отвода воды выбрать? Важно учесть все нюансы, чтобы в дальнейшем вам было удобно пользоваться прибором.

Подготовка к подключению машинки

Если вы устанавливаете новую технику, сперва определитесь с местом размещения. На правильное подключение сливного шланга к канализации влияет несколько факторов:

1. Дальность сливного отверстия;
2. Высота и угол размещения точки слива;
3. Количество подсоединяемых приборов.

Осмотрите заднюю стенку машинки. Где находится шланг? Если снизу, что бывает чаще всего, тогда закрепите его на некоторой высоте с помощью захвата. В противном случае вода будет уходить из бака самосливом.

Важно, чтобы основание под корпусом было твердым и ровным. Отрегулируйте установку, подкрутив ножки машинки. Прибор не должен располагаться далеко от слива. Насос будет работать с удвоенной силой, чтобы откачать воду на дальнее расстояние, а повышенная нагрузка приводит к быстрому износу.

Как правильно подключить машинку к сливу: возможные варианты

Есть несколько способов подсоединения, но каждый из них имеет свои нюансы.

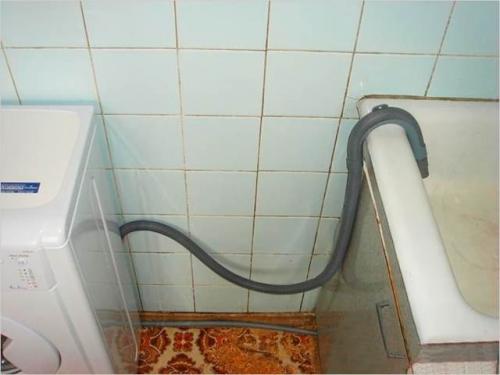

Начнем с самого простого — это альтернативный метод слива через раковину или ванну . Достаточно надеть на шланг крючок и зацепить его за край раковины.

Конечно, у этого способа 0% сложности, зато имеется масса недостатков:

• Быстрое загрязнение раковины или ванны. Отработанная жидкость содержит частицы песка, мусора, моющего средства. Все это оседает на стенках емкости.
• Если емкость неглубокая, есть риск перелива при сильном напоре. Придется постоянно контролировать процесс.
• Опрокинуть или сдернуть установку сможет даже ребенок.
• Невозможность использования санузла по назначению во время стирки.

Важно! Выбирайте крючок с надежным креплением. Он не должен соскочить с бортика. Во время слива убедитесь, что вода уходит быстро.

Остальные варианты подсоединения требуют дополнительных инструментов . Что вам понадобится:

• Разводные ключи;
• Набор шлицевых и крестовых отверток;
• Труборез или ножовка по металлу;
• Пассатижи;
• Нож;
• Уровень;
• Рулетка.

А также:

• Хомуты, прокладки, уплотнители;
• Обратный клапан;
• Герметик;
• Подмотка.

Остальные материалы зависят от типа подключения. Остается два варианта:

• Использование сифона раковины или специального сифона;
• Использование канализационной трубы.

Какой способ выбрать — решать вам. Мы поэтапно распишем работы, а также укажем на их преимущества и недостатки.

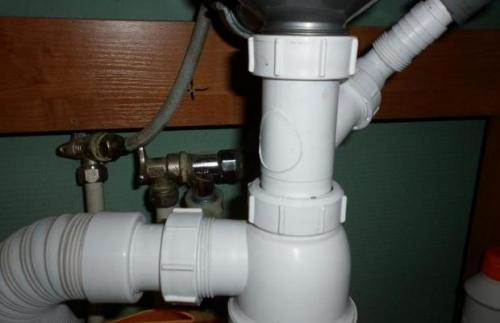

Сифон для подключения стиральной машины к канализации

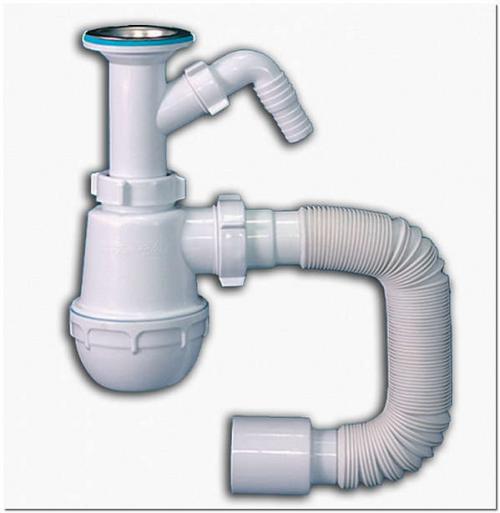

Понадобится специальный сифон с двумя-тремя отводами. Если у вас уже установлен такой, тогда удастся сэкономить. Для чего он нужен? Прибор создает водную пробку, что мешает «ароматам» из канализации попадать в помещение.

Преимущество такой установки заключается в легкости чистки элементов от засора.

Периодически слив нуждается в чистке. Если придется удалять засор в канализации, то сифон можно будет легко демонтировать и заняться очисткой.

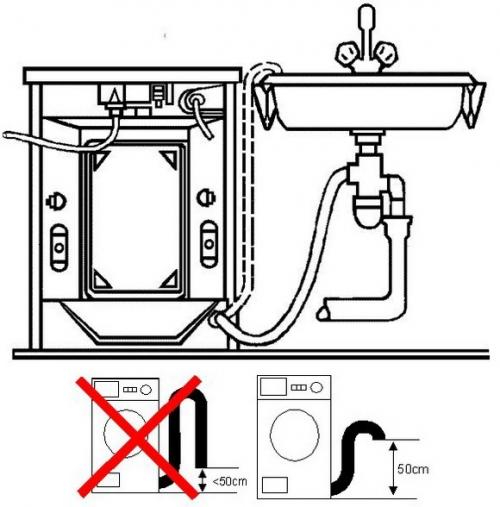

Схема подключения показана на картинке:

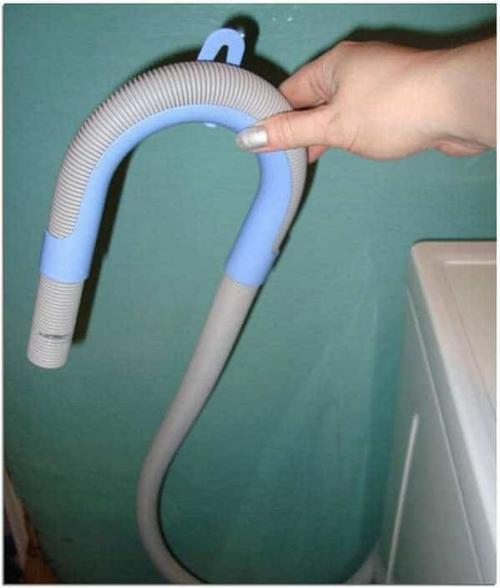

Сразу закрепите шланг на уровне 50-60 см от пола. Для этого используйте специальные крючки или хомуты. Длина рукава не должна превышать 150 см, поэтому не рекомендуется его удлинять. Это связано с эффективностью работы насоса. Изгиб выдерживайте в форме буквы «S».

Далее поступите так:

• Подведите шланг к отводу сифона. Предварительно наденьте на него уплотнительную манжету.
• Если манжеты нет в наличии, используйте переходник. Места соединений скрепите металлическими хомутами.

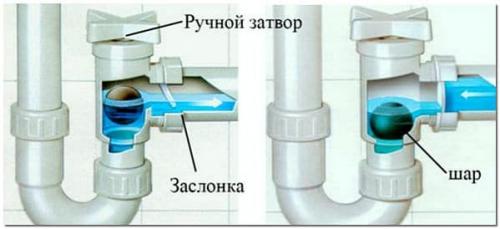

При возможности устанавливайте сифоны с обратным клапаном. Они могут встраиваться в стену, что обеспечивает эстетичный внешний вид.

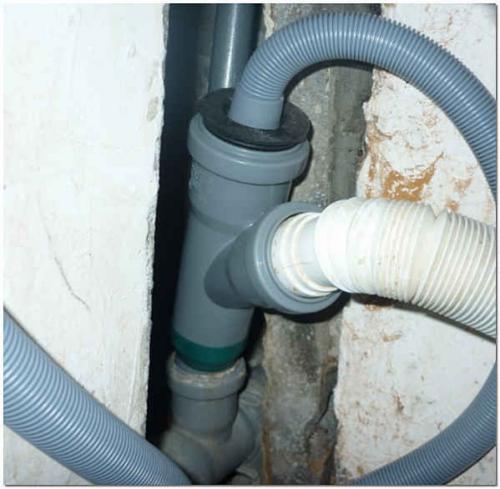

Монтаж слива напрямую к канализации

Для того, чтобы отвести шланг к трубе, понадобится специальный тройник и пластиковая труба. Теперь действуйте так:

• Возьмите ножовку или труборез;
• Разрежьте канализационную трубу;
• Поставьте тройник;
• Тщательно герметизируйте место крепления. Плохая герметизация может стать причиной возникновения неприятных запахов в помещении.

Подключите рукав, изогнув его формой «S». При соединении применяйте уплотнительное кольцо.

Важно! Высота отвода должна быть 30-40 см от пола.

• На
• Какие ошибки допускают пользователи:

1. Не фиксируют шланг. Во время отжима машинка сильно вибрирует, жидкость уходит под напором. Поэтому рукав может просто сорвать с места, что приведет к потопу. Обязательно скрепляйте контакты хомутом.

Источник: https://postroivsesam.info/novosti/bezrastrubnaya-kanalizaciya-sml-montazh-i-proektnye-raboty

Фановая труба, что это в многоэтажном доме. Фановая труба для канализации в частном и многоквартирном доме: назначение и установка

В многоквартирных домах и индивидуальных с большим количеством точек водопользования, согласно строительным нормам, требуется устанавливать вентиляцию канализации. Игнорирование этих правил приведет к появлению в жилых помещениях неприятных запахов. Избежать этого помогает фановая труба.

Что представляет собой фановая труба

Это специальное ответвление труб для канализации. Начинается оно в высшей точке стояка сточной системы и выводится на кровлю здания для прямого отведения полости канализационной сети в атмосферу.

Назначение и функции

Одновременный слив из нескольких сантехнических устройств приводит к перекрытию объемом воды, движущимся с большой скоростью, сечения канализации. В результате гидрозатворы высасываются разреженным воздухом, и в жилые помещения проникает зловоние из канализации. Назначение фановой трубы – не допускать этого.

По фановой трубе в канализацию поступает воздух и предотвращает разрежение, поэтому водяные затворы остаются в сифонах сантехники.

В атмосферу уходят биогазы, выделяющиеся из стоков. Вентиляция и предотвращение срыва затворов делают фановую трубу незаменимой в канализационной сети в любом жилом доме.

Допускается использование фановых труб для унитаза. Причина — совпадение размеров и конструкции этих деталей с гофрой, соединяющей слив с канализацией. Совпадения параметров позволяют подключать трубы для унитазов к раструбам сточных систем.

Устройство и принцип работы

Выделяющиеся из стоков газы создают давление, превосходящее атмосферное, но не способное преодолеть гидрозатвор в сифоне. Эта разница лежит в основе устройства фановой трубы — биогазы не могут пройти сквозь водяную пробку и свободно уходят по стояку в атмосферу.

По этой причине фановые отводы чаще всего имеют прямолинейную вертикальную конструкцию без приспособлений для принудительной вентиляции. Для частных строений схемы устройств могут отличаться большим количеством отступлений от правил, чем аналогичные стояки для канализации в многоэтажном доме, иметь изгибы и более удобную для монтажа форму.

Монтаж начинают с верхней точки канализационного стояка и выводят систему на крышу.

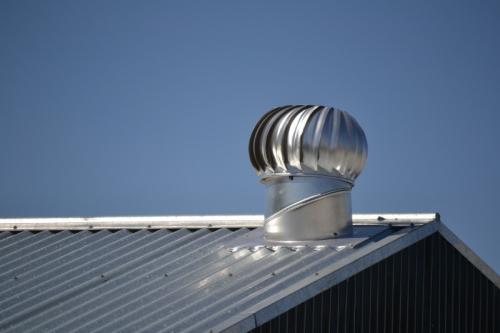

Окончание схемы оборудуют дефлектором, который должен оказаться на 30 см выше конька. Неуместно выводить это устройство со стороны фасада дома, на чердаке или возле окон. Для фановой вентиляции подходят разные материалы:

• пластик;
• чугун;
• сталь.

Основным условием является устойчивость к коррозии, так как проходящие по ним биогазы создают агрессивную среду.

Правила монтажа

Для фанового отвода следует использовать трубу с диаметром, равным размеру канализационного стояка. Чаще всего он составляет 100-110 миллиметров. Соответствие этого параметра обеспечивает качество вентиляции и предотвращение образования вакуума в стояке для стоков.

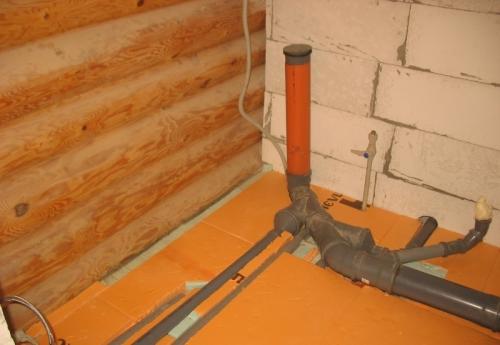

Собирают вентиляцию по направлению снизу вверх. Самая нижняя точка фанового стояка канализации в частном одноэтажном доме находится на уровне фундамента. Систему собирают из отдельных частей с раструбами.

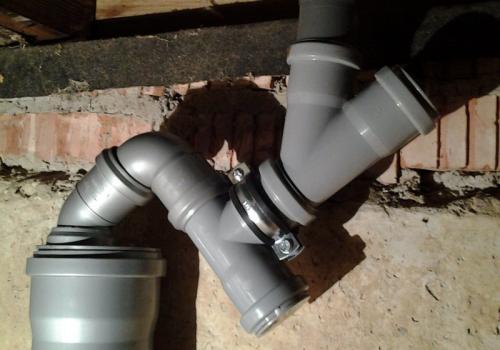

Для стыковки чугуна с пластиком потребуются соответствующие переходники.

По мере сборки фановый стояк крепят к стенке металлическими хомутами. Преимуществом этого вида крепежа является наличие винтовой резьбы. Это облегчает центровку стояка.

Есть два способа установки крепежа:

• к потолку и полу;
• по всей длине стояка.

Использовать второй способ предпочтительнее – конструкция приобретает большую прочность. Следующий шаг сборки – подключение к канализационному стояку с помощью тройников либо отводов.

Как делается вывод через крышу

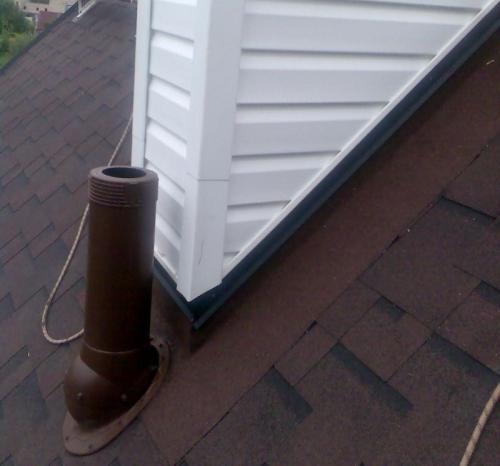

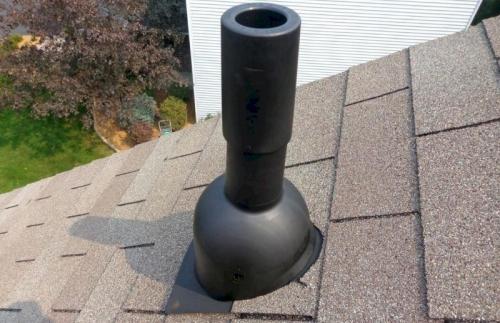

Лучше всего работает вертикальный вывод фановой трубы на крышу. Для монтажа такой конструкции в крыше вырезают отверстие с запасом 1-2 сантиметра.

Фановый стояк канализации пропускают наружу, а стык на чердаке герметизируют мастер-флешами. Эти устройства легко собираются, плотно примыкают к стыкуемым поверхностям и обеспечивают защиту от протеканий. Иногда края уплотнителя смазывают герметиком.

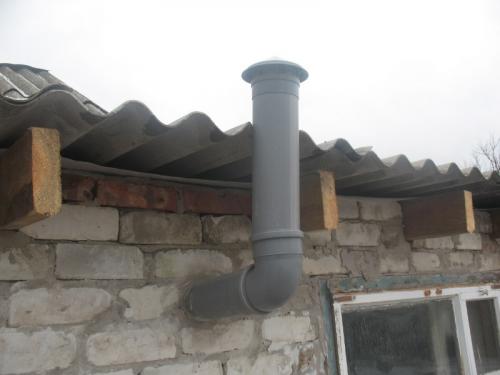

В некоторых случаях вентиляционный стояк можно вывести через фронтон.

Этот способ монтажа отличается простотой и позволяет сохранить кровлю без повреждений, но требует устройства изгиба. Такие узлы рекомендуется монтировать с помощью гибкой гофры.

Оголовок вентиляции нужно размещать подальше от окон и балконов, чтобы исключить проникновение неприятных запахов в жилые помещения.

Как определить нужную высоту

Высоту фановой трубы для канализации в частном доме определяют в зависимости от вида и назначения крыши. Согласно строительным нормам и правилам минимальное расстояние от верха вентиляционного стояка должно составлять 30 см на плоской поверхности, где выполнение работ не предусмотрено, и 3 метра на эксплуатируемой крыше.

Фановая труба, что это такое. Что такое фановая труба и ее назначение

Фановой трубой называют расположенный в высшей точке канализации трубный отрезок, обеспечивающий ее соединение с вентиляционным отводом. В зависимости от конструктивного исполнения канализации фановая труба может располагаться вертикально или под углом к стояковому трубопроводу и выполнять следующие функции:

• Вентилирование. В любой канализационной системе с присутствием фекальных отходов появляются неприятные запахи , а при их разложении выделяются взрывоопасные газы. Вентилирование помогает избежать указанных проблем, обеспечивая тем самым комфортность и безопасность проживания.
• Поддержка гидрозатворов. При спуске большого количества сточных вод они увлекают за собой воздух и в закрытом стояке образуется разряжение, срывающее гидрозатворы. Доступ в стояковый трубопровод атмосферного воздуха из вентиляции предотвращает данное явление.
• Подключение сантехники. Иногда приспособление используют не по прямому назначению, ведь диаметр фановой трубы для унитаза также хорошо подходит, как и для отвода вентиляции. Поэтому с ее помощью нередко подключают данный вид сантехники к входным канализационным патрубкам.

Рис. 2 Схемы подключения канализационной вытяжки на крыше через фановые гофру и утепленный трубный отрезок

Принцип работы

Любой сантехнический прибор в квартире или жилом доме подсоединяется к канализации через гидрозатвор — водяную пробку, препятствующую проникновению в помещение посторонних запахов. Все трубопроводы, отходящие от раковин, ванн, душевых кабин и унитазов подключаются к центральному стояку, проходящему сверху вниз через все здание и имеющему в диаметре наивысший размер.

При одновременном спуске воды из сантехприборов в стояк велика вероятность возникновения ситуации, когда проходной канал полностью забивается водяной пробкой. Столб воды увлекает за собой воздух и в результате разряжения в закрытом стояке происходит срыв гидрозатворов сантехнических приборов (точнее у одного из них с наименьшим количеством жидкости или ближайшего к стояку), приводящий к появлению в помещении посторонних запахов.

Фановая труба позволяет связать канализационную систему с атмосферным воздухом, в результате чего появившееся разряжение втягивает воздушные массы снаружи, а не гидрозатворы внутри помещений.

Канализация в частном доме из бетонных колец с переливом. Общие правила для накопительных колонн

Из соображений экономии в верхней части колонн септика делают горловины. Канализационные трубы по участку обычно закапывают ниже глубины промерзания грунта. Это 1,5-1,7 метра в Средней полосе России. А еще они должны идти с уклоном. Пусть уклон небольшой но так как протяженность трассы большая (не ближе 8 метров от дома), набегает вполне приличная величина. Итого получается, что канализация входит в септик около отметки 2 метра и вся часть колонны, которая находится выше, пустует. Вот и уменьшают ее при помощи голованы, которую можно сделать:

• Из кирпича. Оштукатурить снаружи и внутри, обработать с двух сторон жидкой гидроизоляцией. Вариант хорош тем, что высоту и размеры люка задаете сами, но придется или покупать железобетонную плиту перекрытия для колец с отверстием для лаза, или заливать плиту перекрытия самостоятельно.

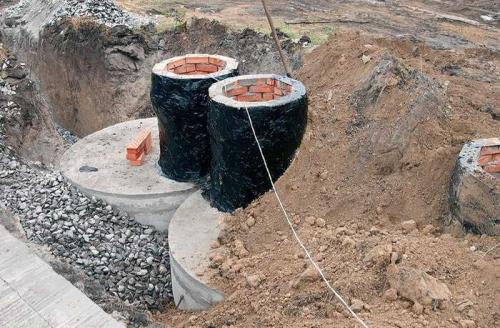

  Кирпичные «горловины» для септика из бетонных колец
• Из специальных бетонных крышек с люками. На тех же предприятиях, где производят бетонные кольца для канализационных септиков, выпускают и перекрытия с люками. Они устанавливаются на верхнее кольцо колонны, под них подходят стандартные металлические или резиновые крышки.

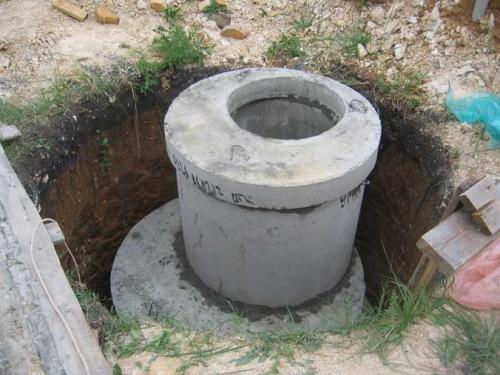

  Сборная горловина из кольца малого диаметра и перекрытия
• Из монолитного железобетона. Вариант требует минимальных затрат, но требует большого промежутка времени и определенных навыков создания железобетонных конструкций. Надо собрать опалубку, связать армирующий каркас, залить бетоном. Готова к эксплуатации горловина будет через 28 дней.

Видео зачем нужна фановая труба (вентиляционный стояк)
