Полное руководство по заливке монолитной плиты поверх свайного поля

Для комбинированных фундаментов КСП разметку производят по осям свайного поля с учетом габаритов котлована:

монтаж обносок – на расстоянии 1 – 2 м от углов котлована, натяжение шнуров по осям стен;
оконтуривание периметра – черта для каждой стороны котлована мелом, известковым раствором на грунте.

На этапе выемки грунта возможны варианты:

если в проект заложен висячий ростверк, в котловане нет необходимости;
для плиты глубокого залегания глубина котлована составляет 2 – 2,5 м в зависимости от отметки промерзания в регионе;
для малозаглубленной плиты грунт вынимают на 0,7 – 1 м;
если планируется низкий ростверк (наземный, подземный), глубина разработки составляет 0,5 – 0,7 м, соответственно.

Малозаглубленный свайно-плитный фундамент.

В трех последних вариантах фундаментная подушка из нерудного материала (щебень при высоком УГВ, песок при низком УГВ) в комплексе с утепленной отмосткой является обязательным условием. В противном случае при вспучивании промерзшего грунта плиту оторвет от свай.

Для малозаглубленных и незаглубленных оснований актуален ввод коммуникаций перед армированием и укладкой бетона в опалубку. В подвальные помещения, для которых выбирается плита глубокого залегания, инженерные системы подводятся через боковые стены, в предварительно заложенные гильзы.

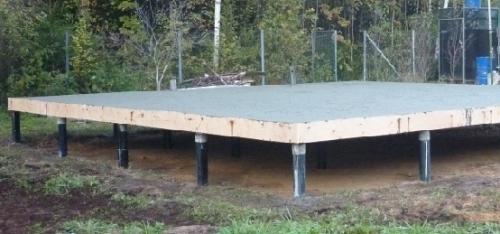

«Висячая» плита на винтовых сваях.

Толщина подстилающего слоя составляет 30 – 80 см по различным нормативам. Индивидуальному застройщику следует ориентироваться на геологические условия в пятне застройки. Например, на пылеватых песках, подрабатываемых грунтах имеет смысл выбрать максимальный слой. На крупных песках в засыпке нет необходимости. Каждый 20 см слой уплотняется виброплитой, независимо от того щебень это или песок.

Для плиты монолитных конструкций необходима подошвенная гидроизоляция, поэтому поверх подстилающего слоя укладывается двухслойный ковер из Технониколя, Бикроста или 0,15 мм полиэтиленовая пленка. Чтобы герметизировать узлы прилегания свай и плиты пленку укладывают после заливки вертикальных столбов.

Связанные вопросы и ответы:

Вопрос 1: Что включает в себя процесс заливки монолитной плиты поверх свайного поля

Процесс заливки монолитной плиты поверх свайного поля включает несколько этапов. Во-первых, необходимо подготовить свайное поле, убедившись, что все сваи надежно закреплены и способны выдержать нагрузку. Затем устраивается опалубка, которая будет держать форму бетона до его затвердевания. Далее, укладывается арматура для придания плите прочности. После этого заливается бетон, который оставляется для затвердевания. Последний этап включает демонтаж опалубки и проверку качества плиты.

Вопрос 2: Как подготовить свайное поле перед заливкой монолитной плиты

Подготовка свайного поля начинается с проверки всех свай на прочность и надежность. Если есть поврежденные или ослабленные сваи, их необходимо заменить или укрепить. Далее, поверхность свайного поля очищается от мусора и грязи. Для предотвращения просачивания воды и повреждения бетона наносится гидроизоляционный слой. Также проверяется горизонтальность поверхности и при необходимости проводится выравнивание.

Вопрос 3: Какие материалы необходимы для заливки монолитной плиты

Для заливки монолитной плиты потребуются качественные материалы. Основными являются цемент, песок и щебень для приготовления бетона. Необходима арматура (стальные прутки) для армирования плиты. Также требуется опалубка, которую можно сделать из деревянных щитов или использовать современные модульные системы. Воду нужно брать чистую, чтобы бетон правильно схватился. Дополнительно могут потребоваться добавки для улучшения свойств бетона, такие как пластификаторы.

Вопрос 4: Как происходит заливка бетона в опалубку

Заливка бетона в опалубку — это важный этап, требующий внимания и точности. Сначала в опалубку укладывается арматура, связанная в каркас. Затем, при помощи бетономешалки или специального оборудования, бетон заливается в опалубку слоями. Каждый слой тщательно уплотняется с помощью вибраторов или ручных инструментов, чтобы избежать воздушных пузырьков. Бетон разравнивается по поверхности, и после заливки все излишки удаляются. После завершения заливки поверхность накрывается пленкой для предотвращения быстрого высыхания.

Вопрос 5: В чем особенности заливки монолитной плиты на свайное поле

Особенность заливки монолитной плиты на свайное поле заключается в том, что сваи распределяют нагрузку от плиты равномерно по грунту. Это позволяет использовать такой фундамент на нестабильных или мягких грунтах. Однако важно точно рассчитать количество и глубину свай, чтобы обеспечить необходимую прочность. Также необходимо обеспечить надежное соединение между сваями и плитой, чтобы избежать смещения или деформации.

Вопрос 6: Как проверить качество заливки монолитной плиты

Проверка качества заливки монолитной плиты включает несколько этапов. Сначала проводится визуальный осмотр на наличие трещин или недостатков поверхности. Затем проверяется толщина плиты и правильность укладки арматуры. Для оценки прочности берутся пробы бетона и проводятся испытания на сжатие. Также проверяется горизонтальность и ровность поверхности с помощью уровня и контрольных измерений.

Вопрос 7: Какие ошибки могут возникнуть при заливке монолитной плиты и как их избежать

При заливке монолитной плиты могут возникнуть такие ошибки, как неправильная подготовка основания, что может привести к неравномерной нагрузке. Для избежания этого необходимо тщательно проверять и выравнивать поверхность свайного поля. Еще одной ошибкой может быть недостаточная гидроизоляция, что может вызвать разрушение бетона. Использование качественных гидроизоляционных материалов поможет предотвратить это. Также важно не нарушать технологию заливки и выдержки бетона, чтобы обеспечить его правильное затвердевание.

Вопрос 8: Сколько времени занимает заливка и затвердевание монолитной плиты

Время заливки монолитной плиты зависит от ее размера и количества рабочих. Обычно заливка проводится в течение одного дня, но для больших площадей может потребоваться больше времени. Что касается затвердевания, бетон начинает схватываться через несколько часов, но полное затвердевание происходит в течение нескольких недель. Первичное схватывание происходит через 24 часа, но для достижения полной прочности требуется не менее 28 дней. В это время важно поддерживать влажность поверхности, чтобы бетон правильно созрел.

Какая подготовка необходима перед заливкой монолитной плиты на свайном поле

"Проектирование фундаментов зданий и сооружений в Санкт-Петербурге":

9.6 Под монолитные железобетонные плиты фундаментов и свайные ростверки, бетонируемые на грунте, рекомендуется устраивать подготовку из утрамбованного щебня или гравия толщиной 100 … 200 мм, пролитого цементным раствором или битумом или тощего бетона толщиной 80 мм.
Допускается бетонирование фундаментов и ростверков без подготовки на сухих плотных грунтах. В этом случае защитный слой бетона увеличивается до 70 мм.
Назначение подготовки из тощего бетона допускается при слабых водонасыщенных грунтах, а также при необходимости гидроизоляции фундаментов или ростверков снизу.

Полезные ссылки

СТО 36554501-012-2008 Применение теплоизоляции из плит пеноплекс при устройстве мелкозаглубленных фундаментов

Варианты конструкций подготовки с учётом гидроизоляции

Вариант #1:

защитная ц/п стяжка - 20мм

наплавляемый гидроизоляционный слой

праймер

подготовка из тощего бетона B7,5 - 80мм

п/э плёнка 200мкм - 2 слоя

утеплитель (при необходимости) - по расчёту

щебень, втрамбованный в грунт - 100мм

Вариант #2:

гидроизоляция проникающего действия "Кальматрон" по ТУ 5716-008-54282519-2003

подготовка из тощего бетона B7,5 - 80мм

п/э плёнка 200мкм - 2 слоя

утеплитель (при необходимости) - по расчёту

щебень, втрамбованный в грунт - 100мм

Вариант #3:

подготовка из тощего бетона B7,5 - 80мм

п/э плёнка 200мкм - 2 слоя

утеплитель (при необходимости) - по расчёту

щебень, втрамбованный в грунт, пролитый битумом до полного насыщения - 100мм

Полагаю, что в ТСН говорится про 2 варианта: 1.щебеночное основание пролитое битумом или цементным раствором, 2.подготовка из тощего бетона. Не вижу смысла сыпать щебень под утеплитель.

Как выбрать правильные материалы для заливки монолитной плиты

В статье о видах фундамента мы рассказывали про базовые отличия разных типов оснований для строительства дома. В этой теме мы разберём более детально свойства плитного фундамента и основные шаги в технологии монтажа.

Важно! В каждом отдельном случае конструкция фундамента (толщина заливки, диаметр арматуры, сроки набора прочности бетона) могут отличаться. И полностью зависят от инженерного расчёта специалистов.

Весь процесс можно разделить на несколько ключевых шагов:

Земляные работы для плитного фундамента

Начинать земляные работы лучше всего летом. В это время земля сухая и не промёрзшая. При сильном дожде грунт на участке может приобрести дополнительную подвижность, и спецтехника создаст глубокие колеи, мешающие проведению работ.

При монтаже монолитной плиты её можно утопить в толщу грунта, либо спроектировать на поверхности. Степень заглубления зависит от конструкции дома. Если в строении предусмотрен цокольный этаж, то глубина котлована может быть 1.5 метра и более.

В любом случае, первым делом удаляются все надземные растения и извлекаются корни.

Перед началом раскопок, поверхность почвы разравнивают и размечают колышками (с натянутой веревкой между ними) границы фундамента, чтобы рабочие и водитель спецтехники понимал, в периметрах какой зоны нужно проводить работы.

Важно не забыть оставить место для опалубки и отмостки. Около метра с каждой стороны.

Совет!

Границы для работ техники можно обозначить с помощью мела.

Когда участок очищен от растений, деревьев, валунов и прочего, можно приступать к рытью котлована. Работа выполняется экскаватором, с допустимой погрешностью +/- 10 см от плана.

Важно! Заранее определиться с вывозом грунта. Складирование грунта при работе экскаватором нужно организовать на расстоянии не ближе 0.5 метров от края котлована. Для песка – не ближе 2 метров. Не забудьте оставить место для проезда и разворотов спецтехники.

Когда котлован вырыт, можно приступать к созданию так называемой «подушки». Это прослойка между грунтом и будущим фундаментом.

Если коммуникации планируется провести под бетонной плитой, то рыть траншеи для труб нужно уже на этом этапе. Для корректной работы канализации важно помнить о соблюдении уклона трубы (2 см на каждый метр трубы). Угол стыковки вертикального вывода трубы и горизонтальной трубы, отводящей стоки за пределы фундамента должен быть сделать из 2 колен с углом 45°. При использовании угла 90° появляется большой риск засорения системы слива.

Подробнее о том, как провести наружную канализацию в доме мы рассказали в отдельной статье:

Устройство наружной канализации в частном доме

После прокладки труб, траншеи зарываются, и почва уплотняется.

Если на участке или недалеко от его границ есть возвышенности, нужно предусмотреть наличие прифундаментного дренажа, который будет отводить грунтовые воды и защищать подушку фундамента от подмывания. Как правильно сделать дренаж на участке мы расскажем в отдельной теме.

В качестве первого слоя используется песок. Уплотнение песка рекомендуется делать каждые 10-20 см толщины слоя при помощи виброплит.

Перед трамбовкой, песок рекомендуется поливать водой. В некоторых случаях песок накрывают геотекстилем. Он нужен для того, чтобы разные слои сыпучих материалов не смешивались.

Затем высыпается слой щебня с фракцией 20-40 мм и аналогично песку утрамбовывается.

После этого оба слоя подушки закрываются геотекстилем, который в дальнейшем засыпается небольшим слоем песка 5-10 см и также утрамбовывается (толщина каждого слоя засыпки рассчитывается при проектировании фундамента индивидуально). Поверх песка укладывается профилированная мембрана.

Геотекстиль

Геотекстиль – это нетканое полотно из полипропилена или полиэфира, не дающее грунту просесть и увеличивающее его несущие способности.

Выполняет функцию дренажа и фильтра.

Какой оптимальный порядок работ при заливке монолитной плиты

Данное основание не нуждается в глубоком залегании, скорее наоборот — его «плавающие» свойства и несущая способность будут выше при близости к поверхности земли. Морозное пучение не сможет повредить конструкции — основание вместе с домом будет «плавать» при подвижках. Это станет возможным, если схема устройства фундамента плиты для частного дома точно соответствует технологическим требованиям и имеет следующее строение:

Дно котлована с плотно утрамбованным грунтом.
Прослойка из геотекстиля, предотвращающая размытие или заиливание «подушки» при повышенной влажности почвы, полностью исключающая проникновение грунтовой влаги из нижних уровней.
«Подушка» из песка и гравия: они засыпаются послойно или могут быть в виде песчано-гравийной смеси. Материал во время засыпки увлажняют для лучшего уплотнения.
Подбетонка или бетонная подготовка — это цементный раствор (пласт 10 см), который заливают для выравнивания поверхности под основную плиту и с целью исключения риска повреждения гидроизоляционной прослойки щебеночными частицами.
Гидроизоляция, которую чаще всего делают из рулонных материалов с полимер-битумной основой, уложенных в 2 уровня внахлест.
Утеплительная прослойка — экструдированный пенополистирол.
Армирующий каркас, состоящий из 2-3 уровней. Каждый сделан из стальной рифленой арматуры, уложенной перпендикулярно друг другу, и скрепленной с другими решетками с помощью соединительных элементов (лягушек).
Бетонная монолитно залитая плита.

Это основная схема, которую используют чаще всего. Иногда вносятся дополнения: делают не один, а несколько прокладок из геотекстиля (между слоями «подушки») для лучшего армирования «пирога».

Как обеспечить надежное сцепление между сваями и монолитной плитой

Свайно-ростверковый фундамент является весьма надежным видом основания для различных строительных построек. Он идеально подходит для зданий, находящихся на сложных грунтовых почвах, таких как пучинистых или глинистых. В его обязанности входит обеспечивать равномерную нагрузку на поверхность земли. Устройство такого фундамента состоит из нескольких ключевых этапов:

Разметка территории: перед началом работы, необходимо сделать точную разметку под будущее сооружение. От этого значительно зависит качество и время выполнения работ.
Применение свай: сваи представляют собой столбы, блоки из кирпича, бруса или бетона, которые устанавливаются в грунт бурением или вбиванием. Они несут на себе основную нагрузку здания.
Создание ростверка: ростверк представляет собой горизонтальную конструкцию, состоящую из кирпичного ряда или арматурного каркаса, заполненного бетонным раствором.
Гидроизоляция: это важный этап, который требует качественной обработки столбов и ростверка специальными составами.

Преимуществом такого типа фундамента является его надежность и долговечность. Он отлично подойдет для постройки гаража, бани или даже забора на участке с нетвердым рельефом.

Однако свайно-ростверковый фундамент имеет и свои недостатки. Он требует значительных материальных расходов из-за использования качественных материалов и профессиональные подготовки площадки. Глубина заглубления свай должна быть значительно глубже горизонта промерзания почвы, что также приводит к увеличению затрат.

Тем не менее, для строительства долговечных и надежных зданий и сооружений на сложных грунтовых условиях свайно-ростверковый фундамент станет незаменимым выбором. Данный тип фундамента поможет избежать многих проблем, связанных с просадкой и деформацией зданий, обеспечив устойчивость и долговечность конструкций.

Какие особенности свайного поля необходимо учитывать при заливке

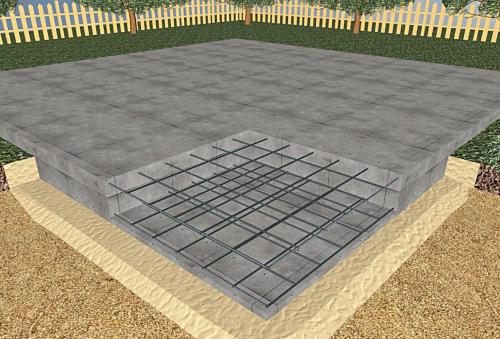

Армирование монолитного плитного фундамента

Фундамент — это строительная конструкция, нижняя часть здания, которая передает нагрузку от стен и других конструкций на грунт. Фундамент выполняет следующие функции:

Распределяет вес здания на грунт таким образом, чтобы он (фундамент) не деформировался под воздействием нагрузки.
Предотвращает деформацию здания под воздействием внешних сил, таких как сейсмические вибрации, изменения влажности и температуры грунта.
Изолирует здание от влаги и холода.

В строительстве используются фундаменты различных типов:

ленточные ;
свайные;
плитные;
комбинированные.

Выбор подходящего типа фундамента зависит от различных факторов:

тип грунта;
уровень грунтовых вод;
размер и тип здания;
рельеф местности
климатические условия;
финансовые возможности.

Фундамент подвергается следующим видам нагрузок:

Сжатие : Вес здания оказывает нагрузку на фундамент, вызывая сжатие материала. Эта вертикальная нагрузка возникает из-за массы и распределения нагрузки на здание.
Разрыв : Зимой, при замерзании грунта, возникает давление, которое неравномерно сжимает стенки фундамента и стремится поднять его вверх. Это может привести к возникновению напряжений и деформаций в фундаменте.
Излом/сдвиг : Горизонтальные движения грунта в результате замерзания также оказывает нагрузку на фундамент. Зимой это может проявляться как излом или сдвиг фундамента из-за горизонтальных сил, вызванных замерзанием грунта. Летом водонасыщенные или слабые грунты также могут вызывать сдвиг фундамента.

Что необходимо учитывать при армировании плитного фундамента?

Монолитные плитные фундаменты применяются на грунтах с низкой несущей способностью, а также районов с повышенным уровнем грунтовых вод.

Бетон способен выдерживать высокие нагрузки на сжатие, но не может выдерживать нагрузки на изгиб и растяжение.

Для предотвращения разрушения плитного фундамента под воздействием нагрузок его необходимо армировать (усилить).

Армирование позволяет равномерно распределить нагрузки по всей железобетонной конструкции и предотвратить возникновение трещин и разрушения конструкции.

В качестве материала для армирования, повышающего прочность конструкции, используется композитная или стальная рифленая строительная арматура .

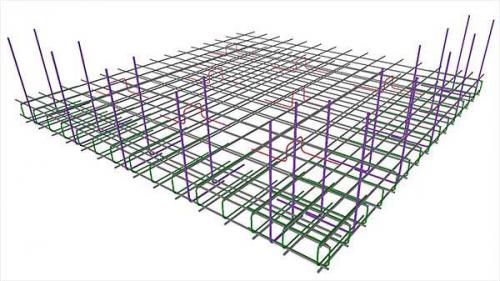

Для армирования плитных фундаментов используются, так называемые, арматурные сетки и пространственные арматурные каркасы. Ниже на рисунке приведена их схемы.

Основную «работу», связанную с компенсацией и распределением нагрузок, выполняет продольные стержни арматуры.

Рабочая продольная арматура — это тип арматуры, применяемой в железобетонных конструкциях для усиления и обеспечения прочности в продольном направлении. Она предназначена для принятия и передачи продольных нагрузок, которые возникают в конструкции в результате веса, нагрузок от строения или внешних сил.

Цель рабочей продольной арматуры — предотвратить разрушение или деформацию конструкции под действием продольных нагрузок. Она принимает напряжения, вызванные растяжением, сжатием или изгибом, и перераспределяет их по всей конструкции, повышая ее прочность и устойчивость.

Прутья арматуры связывают вязальной проволокой диаметром от 1,2 до 2 мм.

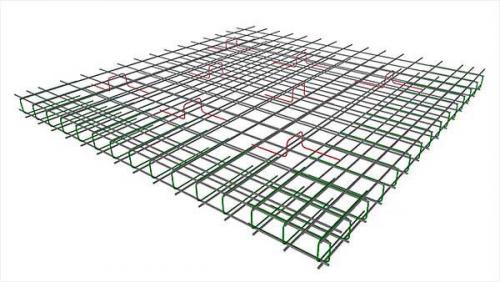

Хомуты необходимы для соединения арматурных сеток в единую конструкцию.

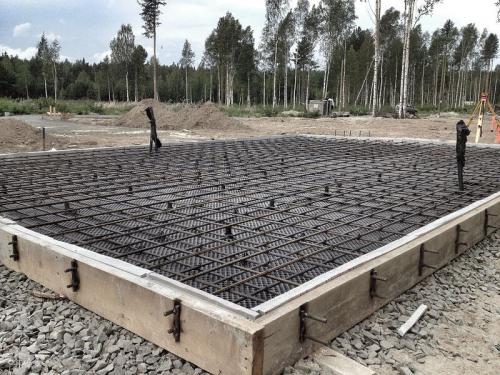

При монтаже арматурного каркаса важно следить за тем, чтобы он был полностью погружены в бетон. Чтобы защитить арматуру от воздействия внешних факторов достаточно 30-50 мм бетонного слоя со всех сторон. Для формирования защитного слоя определенной толщины удобно использовать пластиковые фиксаторы .

Если длины арматурного стержня не хватает на всю длину фундамента, применяют стыковку с нахлестом. Перекрытие стержней должно составлять не менее 20 диаметров используемого прутка, но не менее 25 см. Прямое соединение прутьев не допускается.

10.

Порядок работ по армированию бетонной плиты:

Очищается площадка, и производится разметка.
Выкапывают котлован нужного размера.
Формируют дренажную систему.
Засыпают и уплотняют основу из песка с гравием.

11.

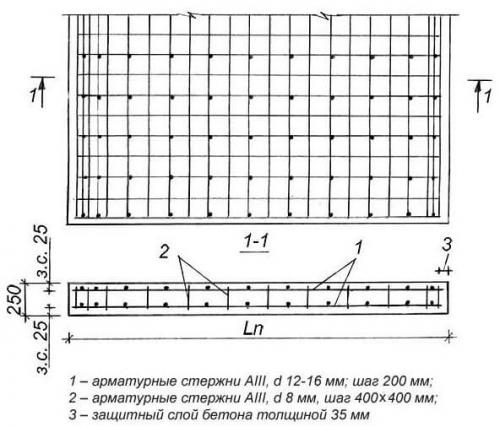

Центральная часть плиты армируется сеткой, которая имеет постоянный размер ячейки. Шаг прутьев в обоих направлениях должен быть одинаковым. Важно учитывать, что в соответствии с требованиями СП «Бетонные и железобетонные конструкции» расстояние между стержнями не должно превышать толщину плиты более чем в 1,5 раза . В зависимости от расчетной нагрузки, рекомендуется выбирать шаг в диапазоне от 200 до 400 мм. Например, для кирпичных домов подойдет шаг арматуры 200 мм, а для более легких каркасных конструкций можно укладывать стержни реже.

Как рассчитать необходимое количество бетона для монолитной плиты

Есть несколько способов, как проверить качество бетона при приемке, но все они носят косвенный характер. Точные значения показателей, указанных выше, можно оценить только в лабораторных условиях, процесс этот длительный, а смесь ждать не будет. Первое и основное, что стоит запомнить – на поставку бетонной смеси должен быть заключен договор, в котором прописаны все требования к качеству бетона, его объему, способам транспортировки и т.д. Это официальный документ, и при обнаружении несоответствия именно на основании его может быть выдвинута претензия и составлено исковое заявление.

При выгрузке качество смеси оценивается визуально

До выгрузки водитель бензовоза предъявляет сертификаты, в которых указаны характеристики партии и время отгрузки.

Насторожитесь, если водитель отказывается показывать документы, говоря, что они прибудут с последним рейсом или будут у водителя другой машины

Визуально, оценить насколько качественная бетонная смесь можно так:

Цвет. Хороший бетон имеет равномерный серый оттенок или слегка отливает синевой. Это говорит о нормальном количестве цемента. Если смесь бежево-желтая, то в ней много песка или есть примеси глины. Однако специалисты говорят о том, что выяснить соответствие бетона заявленным параметрам таким способом невозможно. Песок может быть разного цвета, да и добавки и присадки, которые применяются для достижения показателей плотности, морозостойкости и водонепроницаемости меняют конечный цвет смеси.
При выгрузке обратите внимание на структуру . Она должна быть кашицеобразной и однородной. Если есть расслоения, отдельно выпадают «лепешки» и льется жидкое содержимое, то бетон низкого качества.
Если заполнить небольшую емкость (корыто, ведро) раствором, то на поверхности не должны образовываться лужицы. Они допустимы только при уплотнении его вибрированием.
На застывшей конструкции не должны проступать трещины.
Если, опустив руку в смесь на 15 см, вы почувствовали щебень, это говорит о хорошем продукте.

Как правильно установить арматуру для монолитной плиты

Плитный фундамент. Распространенные ошибки при возведении.

Площадь:115 м2 Цена:от 1 760 000 руб.Площадь:115 м2 Цена:2 010 000 руб.Площадь:125 м2 Цена:от 1 910 000 руб.Площадь:135 м2 Цена:от 2 100 000 руб.Площадь:145 м2 Цена:от 2 200 000 руб.Площадь:145 м2 Цена:от 2 400 000 руб.Площадь:145 м2 Цена:от 2 250 000 руб.Площадь:160 м2 Цена:от 2 410 000 руб.Площадь:170 м2 Цена:от 2 650 000 руб.Площадь:190 м2 Цена:3 100 000 руб.Площадь:200 м2 Цена:от 2 960 000 руб. Посмотреть все дома

Модуль Интернет-магазин не установлен.

Фундамент – самый сложный момент из всех этапов строительства сооружения. Допущенные при его возведении ошибки со временем могут привести к катастрофическим последствиям. Чтобы исключить их возникновение, к строительству фундамента следует привлекать специализированные компании, избегая услуг «диких бригад».

Какие оплошности могут возникать при возведении плитных фундаментов?

Отрытый котлован совпадает с размерами будущей плиты. В данном случае нет компенсирующего расстояния по каждой стороне (шириной около метра) для устройства дренажной системы. В будущем, невзирая на положенный слой гидроизоляции, это приведёт к устойчивой сырости на первом уровне строения;

Использование песка низкого качества. При организации песчаной подушки ради экономии подрядные организации могут использовать карьерный песок с глинистыми образованиями. Приняв на себя влагу и затвердев, глина не будет компенсировать нагрузки при просадке или пучении грунта;

Ошибочное мнение о наличии «черновой» плиты. Некоторые «строители» укладывают слой гидроизоляции и утеплителя непосредственно на песчано-щебневую подушку, считая излишним утруждать себя отливкой «чернового» основания. В этом случае нет гарантии качественной укладки армирующего слоя и правильного созревания основного бетонного основания.

Экономия при укладке гидроизолирующего покрытия. Рубероид должен быть уложен поперёк в два слоя на предварительно грунтованное антибактериальными составами глубокого проникновения и обработанное СПЕЦИАЛЬНОЙ мастикой основание «черновой» плиты. Его концы должны выступать за пределы плиты на 50-60 см;

Коммуникации (вода и канализация) прокладываются заранее, после отливки «чернового» основания. Перед укладкой утеплителя и заливкой основной плиты в будущее строение заводятся коммуникации;

Неправильная укладка утепляющего слоя. Утеплитель (экструзивный пенополистирол) должен быть необходимой плотности (не менее 25 кг/см). Он должен укладываться вразбежку с заделкой стыковочных швов КЛЕЯЩЕЙ пеной (не монтажной). Слой утеплителя должен покрывать всю поверхность котлована, выступая за пределы будущей плиты не менее метра.
