Чудо-лопата для копки своими руками. Инструкция, как сделать чудо-лопату своими руками
В домашних условиях лучше сделать упрощенную модель, отличающуюся от фабричной полным отсутствием подвижных узлов. При наличии сварочного аппарата лучше всего, конечно, изготовить металлический инвентарь, в противном случае оптимальным решением будет конструкция из пластиковых труб. На болтах собирать рыхлитель нежелательно, поскольку в процессе работы такие соединения будут расшатываться, и гайки придется все время подтягивать. Независимо от того, из пластиковых труб будет приспособление, или из металлических, все равно придется их сваривать, поэтому просто поэтапно рассмотрим процесс, как сделать чудо-лопату своими руками, не заостряя внимание на инструментах.
Как сделать чудо-лопату своими руками - пошаговая схема
Шаг 1: Подготовка деталей
Нам понадобятся два отрезка металлической трубы по 60 сантиметров и столько же по 25. Также потребуется пара уголков (именно треугольных пластин) и 6, 7 либо 8 зубьев от вил, или просто стержни из высокоуглеродистой стали. Если вы намерены делать раму из пластика, то помимо труб нужны 2 уголка и 8, либо 9 тройников, в зависимости от того, будет ли рыхлитель шести или семизубым. Также для вариации из ПВХ могут понадобиться переходники для соединения с металлическими трубами. Рукоятки в любом случае желательно делать стальными, подогнав их соответственно своему росту.
Шаг 2: Сборка рамы
Из металла собрать нужную заготовку будущей конструкции не составит труда, достаточно сделать 4 шва сварочным аппаратом. Другое дело, если вы не умеете работать с этим агрегатом и никогда не брали в руки держак с электродом. Тогда наиболее доступный вариант – ПВХ, благо, заготовки, перечисленные выше, достать не сложно. Сначала с помощью 4 уголков отрезков труб вышеуказанной длины и двух тройников собираем заднюю часть рамы. Для этого к шестидесятисантиметровому куску круглого профиля привариваем по бокам одинаково ориентированные уголки, от которых протянутся боковины по 25 сантиметров. Далее фиксируем на них тройники отвилками вверх, а затем с помощью коротких отрезков еще 2 уголка, которыми замыкаем контур рамы. Теперь передняя ее часть. К последним уголкам также небольшими кусочками трубы привариваем тройники и так продолжаем, пока не соединим их все. Боковые выходы тройников должны смотреть вниз.
Шаг 3: Фиксация зубьев
На металлическую раму навариваем стержни так, чтобы они загибались вперед, так будет проще двигать рабочей частью в грунте. На пластиковой позиционируем точно таким же образом, однако если зубья окажутся тоньше 13 миллиметров в основании, придется их не только вплавлять, но и заливать пустоту в тройниках эпоксидным клеем или автомобильной замазкой на его основе. Но лучше всего, конечно, наварить тонкие стержни на более толстые основания и вплавить в ПВХ.
Читайте еще: Садовая тележка – своими руками и в разном исполнении
Шаг 4: Крепеж рукоятей
К металлической раме рукояти привариваем в передней части по углам, дополнительно фиксируя треугольными пластинами (в итоге получится 3 соединения, два торцевых и одно круговым швом). К пластиковой конструкции лучше также крепить стальные рукояти, но только предварительно нарезав на их нижних концах резьбу. К тройникам, боковые выходы которых смотрят вверх, с помощью коротких отрезков привариваем переходники с пластика на металл, и вкручиваем в них трубу диаметром 20 сантиметров. Чудо-лопата готова к работе.
Чудо-лопата вакула. Лопата рыхлитель для земли: купить, цена, отзывы, видео
Чудо лопата – одно из приспособлений для копки земли, которое позволяет снизить трудозатраты, одновременно повысив качество работы. Обработка земельного участка вручную часто представляет собой изнурительный процесс, занимающий достаточно много времени. Справиться с задачей легче и быстрее поможет современный инструмент, сочетающий копание, рыхление и разбивание комьев грунта.
Чудо лопата выпускается несколькими производителями в различных модификациях уже не один год. Она представляет собой комбинированное приспособление, позволяющее решить сразу несколько задач при работе на земле. Такой новаторский инструмент был сразу же по достоинству оценен дачниками, и стал отличным приобретением для многих подсобных хозяйств.
Зачем нужен чудо инвентарь
Чудо лопата для копки обеспечивает качественное рыхление, разбивание крупных комьев земли за счет особенности устройства и качественных материалов, используемых для ее изготовления. При отсутствии культиваторов для решения задачи применяются обычные лопаты, тяпки, грабли. При таком подходе обработка одного земельного участка происходит в несколько этапов с чередованием инструмента.
ЗАКАЗАТЬ культиватор Торнадо
Если купить модернизированный чудо инструмент для работы на земле, процесс пойдет быстрее, легче. Налицо – экономия времени, так как потребуется только однократная обработка участка, причем с меньшими трудозатратами.
Поднимая и разбивая пласт почвы глубиной около 0,2 м, чудо лопата производит качественное вспахивание. Это позволяет обрабатывать участки различного размера, в том числе со сложным неидеальным рельефом и плотным грунтом.
Достоинства чудо инструмента:
- относительно небольшой размер;
- не требуется топливо;
- очевидное удобство хранения;
- минимизация трудозатрат;
- снижение времени на обработку участка;
- доступная стоимость;
- качественное вспахивание с разбиванием крупных комьев земли;
- устранение сорных трав с корнями;
- возможность пользоваться инструментом при сложном рельефе местности;
- большинство моделей подходят для обработки даже плотного неподготовленного грунта;
- простота использования;
- надежность;
- длительный срок службы;
- заменяет собой несколько инструментов;
- возможность покупки в интернет магазине, даже с доставкой.
К сведению! При работе с чудо лопатой необходимо стоять в полный рост.
Особенности устройства
Для огорода необходим надежный инструмент, который выдержит нагрузку и сохранит функциональность в течение длительного времени. Производители чудо лопаты рыхлителя учитывают все особенности условий эксплуатации приспособления.
ЗАКАЗАТЬ культиватор Торнадо
Чудо лопата состоит из удобного черенка, а также рабочей металлической насадки, которая в свою очередь включает такие элементы:
- система вил для копания и рыхления;
- упор для устойчивости;
- крепежи.
Вилы организованы таким образом, чтобы обеспечивать встречное движение и замыкание. При этом ком земли поднимается и разбивается. Упоры и древко обеспечивают удобство использования.
Совет! Приспособление должно быть не только надежное, но и удобное.
Все разновидности чудо лопат
Где купить чудо лопату? Это – популярный товар, который можно приобрести не только в магазинах таких крупных городах, как Москва, Новосибирск, СПБ, Екатеринбург, Киров или Нижний Новгород. Также можно заказать инвентарь через интернет магазины, которые поставляют товары по всей стране.
Стоимость супер чудо лопаты колеблется. Сколько стоит инвентарь, зависит от производителя, конкретной модели и периода действия акционных предложений. Ценовой минимум начинается до 1 200 рублей в зависимости от модели.
Поставляется товар в разобранном виде.
ЗАКАЗАТЬ культиватор Торнадо
В помощь огороднику подойдет один из популярных вариантов:
- чудо лопата Пахарь;
- чудо лопата Землекоп;
- чудо лопата Торнадо, Торнадика;
- чудо лопата рыхлитель Крот.
Совет! Также могут быть взяты на вооружение другие разновидности инвентаря для работы, даже сделанные самостоятельно.
Землекоп
Чудо лопата Землекоп имеет острые зубья, которые справляются с грунтом любой плотности. Такие модернизированные вилы позволяют перекопать огород без особых сложностей. При работе необходимо учитывать, что глубина копки зависит не только от длины зубьев, но также от прикладываемых усилий.
Землекоп-6
Под наименованием «Землекоп» выпускается несколько модификаций чудо лопат. Одни из популярных: «Землекоп-7», «Землекоп-6».
ЗАКАЗАТЬ культиватор Торнадо
Шестая модель имеет следующие характеристики:
- 6 зубьев;
- ширина обработки за один проход – примерно 0,48 м;
- рабочий размер – 49х54х15 см;
- глубина обработки – 0,25 м.
Землекоп-7:
- 7 зубьев;
- 2 ручки;
- размер – 50х57х15 см.
Землекоп-7
Оба варианта Землекопа созданы из прочного металла, имеют качественную сборку. Общий недостаток моделей – ими сложно обрабатывать утоптанную, а также целинную землю.
ЗАКАЗАТЬ культиватор Торнадо
К сведению! Производителем также выпускается чудо лопата Землекоп на ширину 62 см, с двумя ручками.
Чудо-лопата своими руками чертежи. Что может чудо-лопата
Этот инструмент даёт дополнительные возможности для фермера.
Чудо-лопата предоставляет дачнику следующие преимущества:
- При перекопке земли с её помощью требуется намного меньше усилий, по сравнению с использованием обычного инструмента.
- Качество рыхления земли при такой обработке возрастает. Если образуются комья, то во время работы они разбиваются на части.
- В некоторых конструкциях предусмотрено наличие заднего упора. В процессе перекопки почвы на него можно наступать, чтобы помочь себе погрузить инструмент в плотную и тяжёлую землю.
- Если в земле есть корни сорняков, то лопата для ленивых достанет их наружу в целом виде, а не разрежет на части.
- Этот инструмент удобно использовать для выкапывания картошки.
- Скорость вскапывания гораздо выше, чем при работе обычным образом.
Чудо лопата
По своему внешнему виду лопата землекоп напоминает вилы с дополнительными деталями.
Она имеет в своём составе такие части:
- Древко, за которое инструмент держит человек.
- Металлические вилы, зубья которых примерно такой же длины, как у обычных, но шире примерно в два раза. Обычно у них от 6 до 8 зубьев.
- К вилам прикреплён идущий назад металлический упор. При погружении чудо-лопаты в землю на него можно надавить своим весом, чтобы инструмент легче зашёл в плотную землю. Он также служит упором при выворачивании лопаты из земли.
- В переднем направлении прикреплена горизонтальная решётка, установленная с таким расчётом, чтобы зубья вил, поднимаясь, проходили сквозь неё. При таком движении комья земли оказываются между вилами и решёткой, в результате крошатся на мелкие кусочки.
Здесь рассказано о типичном устройстве лопаты КротЧел. На практике используется несколько различных вариантов её конструкции.
Чудо вилы своими руками. Особенности и варианты конструкций
Чудо-лопата представляет собой удобное приспособление для копки земли, которое можно сделать своими руками. Прибор позволяет не только вскапывать грунт, но и рыхлить его. Это значительно экономит силы, поскольку при работе обычной лопатой приходится периодически разбивать крупные комья земли.
Принцип работы

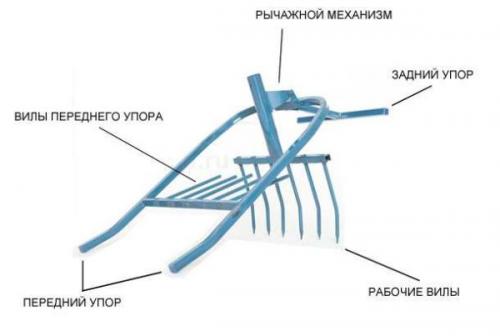

Чудо-лопата для копки представляет собой рыхлитель, состоящий из двух вил:
- Рабочие (основные) втыкаются в землю под нажимом ноги. Они подвижны, поэтому могут входить в грунт под любым углом.
- Вилы переднего упора неподвижны, идут параллельно поверхности. Они производят дополнительное рыхление, благодаря чему земля измельчается, становится одинаковой плотности и хорошо насыщается кислородом.
Корпус представляет собой металлическую рамку с передним и задним упором, которые контактируют непосредственно с поверхностью грунта. Основные вилы снабжены рычажным механизмом, что при копке позволяет надавливать на них под удобным углом и затем вытаскивать из почвы.

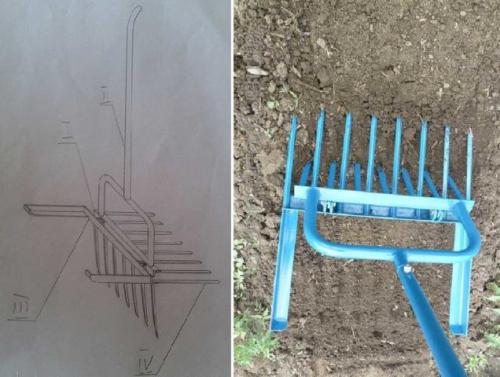

Принципиальная схема чудо-лопаты для копки позволит без труда сделать ее своими руками
Благодаря наличию двух вил прибор наряду с основной задачей выполняет и ряд других функций:
- Рыхление почвы, насыщение ее кислородом.
- Разбивание комьев.
- Удаление корней сорняков.
- Копка разных корнеплодов – картофеля, свеклы, моркови и других.
Описанная конструкция не является единственной. Существует несколько разновидностей аппарата, наиболее распространенные – это рыхлитель без переднего упора, копалка и легкокоп.
Рыхлитель без переднего упора
Конструкция полностью совпадает с вышеописанной, но в ней отсутствует передний упор. С одной стороны, он дает надежность при работе – инструмент при копке хорошо ложится на землю, поэтому остается только нажать ногой и воткнуть вилы в землю. С другой стороны, благодаря отсутствию переднего упора конструкция становится заметно легче.
Чудо-лопата без переднего упора менее устойчива при копке, но не такая громоздкая и тяжелая, как базовая
Копалка

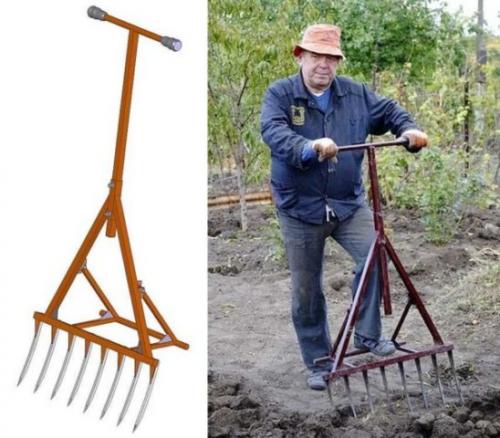

Копалка – еще одна «облегченная» версия. Это вилы с широким интервалом, которые соединены с корпусом. Нажимая на них, можно взрыхлить почву, но не настолько мелко.
Копалка – упрощенный вариант чудо-лопаты
У такой конструкции есть свою плюс – с помощью болтов можно поднять или опустить главную ось на любую высоту, ориентируясь на рост конкретного человека.
Упор подвижный, поскольку лопата не жестко соединена с корпусом. Поэтому сначала на нее надавливают, а после того, как штыри войдут в грунт – выворачивают. Такой аппарат подойдет для копки легких почв, например, супесчаных или суглинистых. Но для тяжелого, комковатого грунта он не годится – в этом случае лучше использовать классическую конструкцию с передним и задним упором.
Легкокоп

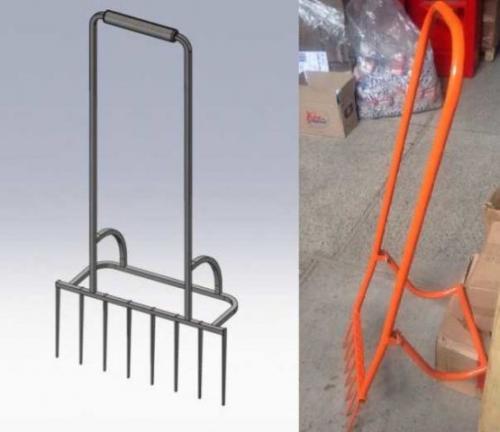

Легкокоп – наиболее простой вариант чудо-лопаты. Конструкция отличается более легким округлым упором. При этом регулировать высоту ручки не получится, поэтому при изготовлении нужно сразу ориентироваться на рост. Аппарат менее габаритный и довольно легкий, но его устойчивость (по сравнению с базовой конструкцией) меньше.
Легкокоп подойдет для работы на неглинистых почвах
С удлиненными и укороченными штыками
Во время составления чертежей особое внимание уделяют длине штырей чудо-лопаты для копки. Она зависит от плотности земли:
- 10–15 см – для рыхлых песчаных почв, которые легко поддаются копке и рыхлению. Такой инструмент называют «Пахарь»;
- 15–20 см: универсальные лопаты для копки грунта средней плотности (суглинки);
- 25 см и более – для тяжелых, каменистых (глинистых составов). Такой инструмент называют «Крот».
«Пахарь», «Крот» и универсальную лопату можно сделать любой конструкции: классической, без переднего упора, в виде легкокопа и других. Они отличаются только длиной штырей, а во всех остальных моментах – полностью совпадают.
Лопата для ленивых своими руками
Статья не совсем по сезону, но надеюсь будет полезной для тех, кто не только любит повозится на своём дачном участке, но и своими руками сделать что то новое себе в помощь.

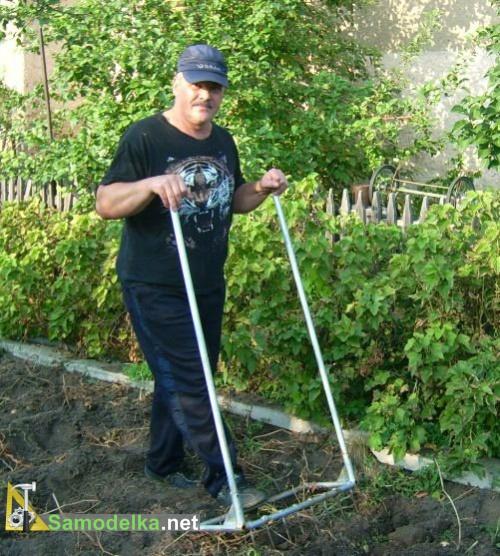

Эту самоделку — лопату, у нас в Казахстане называют «лопата для ленивых», откуда пошло такое название наверняка уже никто не вспомнит. Я лично пользуюсь ей уже более 10 лет, и весной, два участка под картошку вскапываю только этой лопатой.
Разницу с обычной лопатой я почувствовал сразу, как только её собрал и попробовал в деле, без всяких усилий вскопал все участки, я уже не говорю о том, что скорость работы повышается в несколько раз за счёт ширины захвата, она составляет 60см.
Такая самодельная лопата будет очень к стати людям пенсионного возраста, но особенно полезна тем, у кого больная спина ( к сожалению не по наслышке знаю что это такое, сам перенёс операцию на позвоночнике).

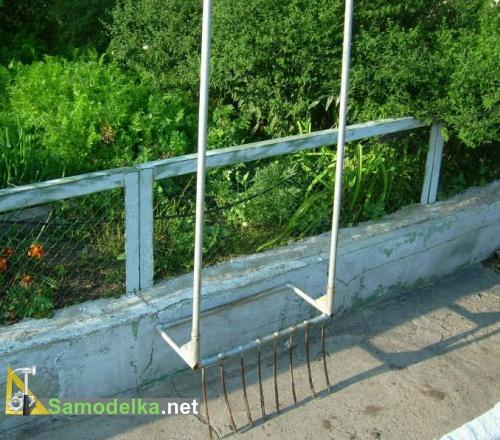

Вот «чертеж» с размерами лопаты, тут все понятно
Для сборки ленивой лопаты нам нужны будут:
— трубки на 15мм,
— «болгарка»,
— прут на 8-10мм из высокоуглеродистой стали,
— сварочный аппарат,
— ну и естественно ваше желание.
Из всего перечисленного самым дефицитным наверно будет прут, у нас в шахте он идёт в трубах проветривания, а заменить его можно зубьями с обыкновенных вил.
Как работать с лопатой, показал в ролике, только прошу сильно не критиковать, была уже середина лета и меня попросили снять ролик на эту тему.
Поверьте мне на слово, каждую весну я с такой же лёгкостью перекапываю все участки.
Легкокоп своими руками: чертежи. Чертежи самодельной лопаты для копки огорода
Как сделать чудо-лопату (рыхлитель)
В саду и на огороде очень много работы, но самая изнурительная — перекопка земли, ее культивация и удаление сорняков. Копать начинают загодя, небольшими участками, так как нагрузка слишком большая. В разы снизить сложность и при этом ускорить процесс минимум в два раза поможет чудо лопата. Это относительно недорогое и несложное приспособление действительно работает, причем даже на сложных почвах.
Чем отличается и что может
Если быть точным, то это не лопата, а рыхлитель, так как она не просто копает, но еще и разбивает комья. Чудо лопата состоит из двух (иногда одной) планок со штырями, подвижно соединенными. В некоторых моделях также присутствует задний упор — для более легкой копки плотной тяжелой земли. Так что в действительности она больше похожа на двойные вилы (смотрите фото внизу).
Чудо лопата и ее составные части
Из рисунка понятно, что у этого инструмента нет лопаты как таковой, но на этом отличия от классической штыковой лопаты не заканчиваются. У нее еще и ручка значительно выше — она должна вам доставать до плеча. Еще удобно, если на ее верхушке есть поперечная перекладина — можно действовать двумя руками.
Чудо лопата выполняет сразу три операции:
Но основное ее достоинство — она значительно облегчает копку земли, причем основная нагрузка приходится не на спину, как при использовании обычной штыковой лопаты, а на ноги (загонять рабочие вилы в грунт) и на руки (выворачивать вилы из земли). Спина во время работы находится в вертикальном положении и почти не нагружена.
Еще один вариант чудо-лопаты
Единственны минус этого инструмента — это вес. Он действительно гораздо больше, чем у штыковой. Но супер лопата переставляется, ее не надо поднимать. Вернее, ее поднимают только несколько раз: когда устанавливают на грунт в начале ряда. Потом, потянув за ручку, ее просто немного перетягивают.
Есть еще один очень привлекательный момент в использовании чудо-лопаты — копается огород как минимум, в два раза быстрее. Это происходит за счет более широкой рабочей части — до 50-60 см. При условии малой физической нагрузки это очень хорошо.
Как работать
Хоть и не особо сложная это конструкция, но работа с ней имеет свои особенности. Во-первых начинать надо с дальнего края грядки, двигаться потом назад, понемногу перетаскивая назад вилы. Ну а общий порядок действий такой:
В действительности все очень просто. Стоит попробовать пару раз а дальше все повторяется «на автомате».
Конструкции
Кроме того варианта, что показан выше (под названием «Торнадо», «Землекоп» или «Пахарь»), есть еще несколько вариантов конструкций чудо-лопаты под разными названиями.
Сборочный чертеж чудо-лопаты
Рыхлитель почвы без переднего упора
Эта конструкция также имеет рабочие и опорные вилы, но не имеет переднего упора. Потому она менее громоздкая, чуть меньше весит. Но передний упор дает повышенную устойчивость при работе. А вес при перетаскивании не так уж важен.
Ручка приделана к рабочим вилам, задний упор приварен к гребенке вторых вил. Обе эти конструкции подвижно соединены между собой (можно использовать даже дверные петли).
Рыхлитель чудо лопата для легкой обработки земли
На фото одна из реализаций, которая сделана на основе уголка и круглой трубы. При работе загоняют штыри в землю нажав на перекладину, а не на упор, как в большинстве моделей.
Копалка
Вариант под названием «Копалка» — это по сути широкие вилы с упором для более легкого выворачивания и высокой мощной ручкой.
Чудо лопата «Копалка»
Особенность этой конструкции в упоре и регулируемой ручке. Она фиксируется двумя болтами, подбирается под рост работающего человека.
Упор не стационарный, а подвижный. Он закреплен на раме. При погружении штырей в грунт на него надавливают ногой, потом не снимая ногу, выворачивают нажимая на ручку вилы из земли.
Копалка в действии
Физическая нагрузка при работе невысокая, работа продвигается быстро. Но эта чудо-лопата не пойдет для жестких и комковатых почв: она не дробит почву. Она под собственным весом проминается через вилы. Но подобное возможно только на рыхлых грунтах. На глине или черноземе лучше иметь вторую гребенку со штырями.
Как сделать чудо-копалку смотрите в следующем
Легкокоп
Эта конструкция чудо-лопаты немного отличается от предыдущей. Упоры в ней округлые, ручка дугообразная, но основа конструкции такая же. Некоторый недостаток — нет возможности регулировать ручку, а в остальном все также — подвижный упор и рабочие вилы.
Два варианта под названием «Легкокоп». Наиболее простой рыхлитель для огорода, сада и дачи
Лучше эта вариация или хуже сказать сложно. Можно было бы оценить только сравнив работу обоих экземпляров на одном участке.
Чудо-лопата для целины. Преимущества и недостатки
Внешне чудо лопата выглядит достаточно объемной, поэтому кажется, что ею сложно управлять. На самом деле работать инструментом значительно легче, чем классическим аналогом. И многие пользователи шутят, что она копает сама, а они только направляют движение.
Мотоблок чудо лопатой не заменить, но по сравнении с традиционным орудием она в разы производительней. И культивация с помощью нее происходит намного легче и быстрее. А во многом такая способность объясняется особенностями конструкции, позволяющей сразу делать широкий проход.
Среди преимуществ инструмента выделяют:
- надежность;
- долговечность;
- многозадачность.
В сравнении с обычной, чудо лопата способно справиться с перекопкой за время, меньшее в 2 раза. А глубина обработки почвы ничем не отличается от традиционного метода. Поэтому модифицированное орудие способно подготавливать землю под практически любые культуры. От кукурузы и капусты до помидоров и баклажан.
Планировка и дизайн участка 5 соток: как грамотно распорядиться небольшим пространством
Но без недостатков тоже не обходится. Во-первых, у инструмента более узкое назначение – огородное. И обкопать дерево в саду им не получится. Да и в огороде невозможно выполнить фигурную копку, поскольку менять направление затруднительно. И ширина борозды неизменная. Также чудо лопатой невозможно выкопать яму или даже лунку.
Вторым серьезным недостатком выступает вес инструмента. Он намного больше обычного. И продуктивно им пользоваться сможет лишь человек, масса которого превышает 80 кг. Люди с меньшей конституцией могут быстрее уставать, хотя орудие лишь передвигается по ряду при работе.
Ну, и напоследок выделяют сложность в ремонте. Поскольку от поломок не застрахован и самый надежный инструмент. При продолжительных нагрузках может выйти из строя шарнирный узел или отломаться один из штырей. И тогда потребуется сварка.
Разновидности лопат
Конструктивно чудо-лопату можно поделить на два вида. С передним упором и без него. Еще одно существенное отличие у моделей – длина штыка. А в остальном модели просто имеют разный дизайн. Поэтому рассмотреть более внимательно необходимо лишь 3-4 варианта.
Рыхлитель без переднего упора
У этой модели чудо-лопаты отсутствуют вторые рыхлительные вилы. А самой простой является стационарная конструкция. То есть задний упор намертво приварен к вилам. Последние имеют увеличенный размер, чтобы оставлять за собой широкую вскопанную борозду. Чтобы облегчить труд, ручку снабдили перекладиной для увеличения мощности.
Модель можно регулировать под рост владельца. Для этого в ручке предусмотрены несколько отверстий под крепежные болты. И она может скользить в специальном пазе, чтобы подняться до необходимого уровня, который облегчает использование чудо-лопаты.
Копатель прилагает при работе минимальные усилия, и поэтому все действия выполняются достаточно быстро. А единственным минусом конструкции выступает невозможность применить ее на жестких (утрамбованных) грунтах, из-за отсутствия рыхлителя.
Пахарь
У модели добавлен передний упор. Им выступают вторые вилы, которые после полного заглубления основных, ложатся плашмя на землю. Они помогают рыхлить почву и после прохода часто бывает, что даже нет необходимости поправлять грядку граблями.
