Супер лопата для копки огорода своими руками. Как изготовить супер-лопату своими руками

15.08.2022 в 06:13

Супер лопата для копки огорода своими руками. Как изготовить супер-лопату своими руками

Производители инвентаря для огорода и сада уже давно взяли на вооружение такой инструмент и производят его в промышленных масштабах. Тем не менее везде можно найти такую лопату, а если она и найдется в магазине, то стоимость её будет весьма высока.

В то же время можно собрать такой инструмент своими руками, используя подручные средства. И даже, если некоторые материалы нужно будет покупать, стоимость лопаты все равно будет ниже рыночной.

Чтобы сделать такой копатель своими руками понадобятся следующие материалы:

  • металлическая труба диаметром 20—25 мм, будет использоваться для изготовления несущей рамки;
  • двухметровый отрезок стальной трубы диаметром 4 см;
  • лист из стали размером 20х20 см и толщиной 2 мм;
  • арматура или круглые прутки, имеющие сечение 1см – 2 метра, они понадобятся для изготовления граблей.

Чтобы собрать и скрепить все части лопаты понадобятся инструменты – сварочный аппарат, болгарка с диском по металлу и дрель со сверлами. Процесс изготовления проходит в следующей последовательности.

  1. Изготовление несущей рамки. Чтобы изготовить такую рамку своими руками используют круглую стальную трубу с сечением 2 см. Можно взять квадратную трубу сечения 2х2 см. Трубу можно загнуть в виде дуги или соединить отдельные отрезки трубы в форме буквы А. Размер рамки должен быть 46х80 см.
  2. Установка прутков. Поперек рамки приваривают еще одну трубку. В поперечнике сверлят отверстия диаметром 8 мм через расстояние 5 см и углом 20 градусов. Можно увеличить расстояние между прутками до 10 см, если почва на огороде легкая и плодородная. В отверстия вставляют прутки длиной 20 см каждый и приваривают их при помощи сварочного аппарата. Прутки необходимо предварительно заточить под углом 30 градусов для облегчения проникновения в почву. Также, чтобы копать лопатой было легче, зубья, сделанные из арматуры нужно немного изогнуть. Напротив приваренных зубьев необходимо установить еще один их ряд. Для этого к рамке приваривают кусок железной трубы, а к нему еще один ряд прутьев арматуры.
  3. Установка опоры под ногу. К верхней части рамки сваркой крепят упор для ног в форме буквы «Т» под углом в 120 градусов. Чтобы скрепить опору и грабли необходимо использовать металлические ушки.
  4. Затем к конструкции приваривают кусок трубы диаметром 6 и более см. для установки в нее черенка.
    После скрепления всех частей при помощи сварочного аппарата, инструментом можно пользоваться.

Чудо лопата самоделкина. Чудо лопата своими руками

Чудо лопата самоделкина. Чудо лопата своими руками

Чудо лопата самоделкина. Чудо лопата своими руками

Чудо лопата своими руками чертежи ее вы найдете у нас в статье. Вы наверное слышали уже о таком приспособлении для дачников как чудо лопата. Если не слышали, или не совсем поняли что это рассказываем. Это такое изобретение которое призвано существенно облегчить труд на огороде. Конечно же с возрастом легче работать не становится, после работы начинает болеть спина, руки, и ноги, и хочется отдохнуть, но что если работы много, а желания или возможностей поменьше? В таких случаях на помощь и приходит чудо лопата, давайте разберемся с чертежами и сделаем ее своими руками дома.

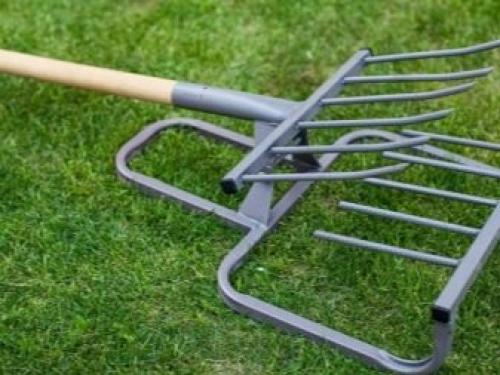

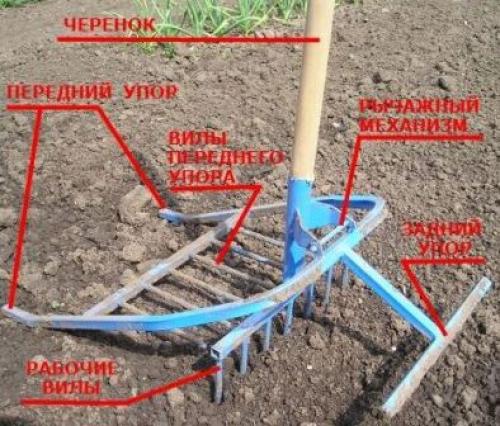

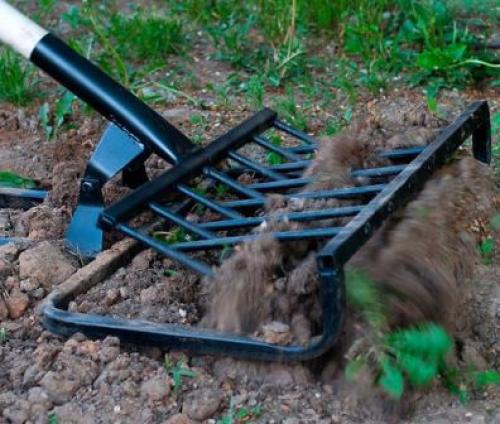

И так, что же из себя представляет данное приспособление? Это опорная рамка к которой крепятся два рыхлителя, главный и второстепенный. Главный рыхлитель это некое подобие наконечника вил, а второстепенный рамка, с штырями, штыри эти должны проходить между наконечников вил. И также имеется опора, с помощью которой вам будет легче копать, ибо вы будете использовать лопату как рычаг, и часть усилий перейдет на эту опору.

Чудо лопата самоделкина. Чудо лопата своими руками

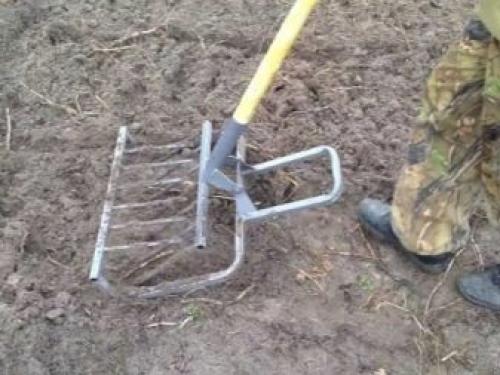

Принцип работы лопаты для ленивых прост и гениален. Когда вы начинаете работать лопатой, вы вставляете рамку опоры в землю, таким образом фиксируя ее с помощью ноги. Далее острия похожие на виллы вгоняем в землю, а при помощи вспомогательной рамки поднимающаяся земля сама разбивается на мелкие грудки. И таким образом мы продвигаемся по участку все дальше и дальше, не затрачивая особых усилий.

Чудо лопата самоделкина. Чудо лопата своими руками

Какие же еще преимущества вы испытаете при работе с такой ленивой лопатой.

  • Вам не нужно нагибаться, что существенно снимает напряжение со спины.
  • Не требуется применять силу, чтобы поднять грунт на штыке лопаты, так как она стоит на опоре.
  • Не нужно разбивать крупные куски земли, этим займется дополнительная рамка.
  • Широкая линия лопаты позволяет быстрее вскопать участок.

Чудо лопата самоделкина. Чудо лопата своими руками

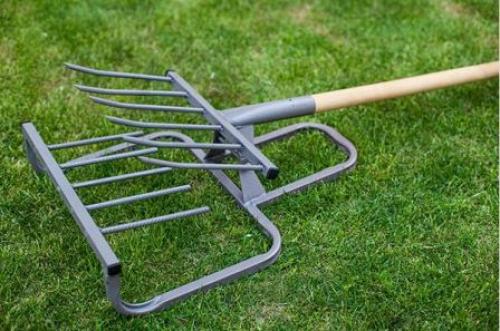

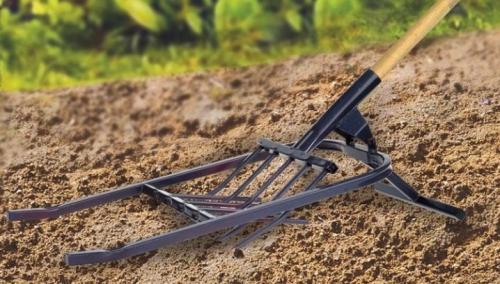

Чудо лопата фото

Конечно же, купить такую лопату для ленивых можно в магазине, она будет стоять дороже нежели обычная, оно и понятно. Поэтому если вы умеете работать со сварочным аппаратом, или имеете знакомых или друзей, которые вам могут помочь, попробуйте сделать чудо лопату своими руками, чертежи мы вам предоставим.

Как сделать чудо лопату своими руками

Необходимые материалы :

  1. Пилка для метала.
  2. Дрель для метала.
  3. Сварка.
  4. Стальной каркас или труб, уголок.
  5. Арматура.
  6. Металлический черенок.

Чудо лопата самоделкина. Чудо лопата своими руками

  • Первым делом нужно выгнуть уголок, или трубу, чтобы сделать раму для опоры. Выгнуть нужно буквой П. Ножки должны быть длиной около 80 сантиметров, а перекладина около 38 сантиметров.
  • Теперь нужно сделать планку которая будет стоять поперек. В этой планке каждые пять сантиметров с помощью дрели нужно сверлить отверстия,и в них монтируем арматурины, примерно в 20 сантиметров в длину, и с помощью сварочного аппарата нужно их приварить.
  • Теперь нужно сделать главный рыхлитель, для этого нам нужна труба которая будет меньше поперечной на 5 сантиметров, и также как и в прошлом случае, сверлим дырки и вставляем в них арматуру.
  • Теперь нам нужно сделать ушки чтобы на них крепить шарниры которые будут держать конструкцию, сделать ее мы сможем из трубы.

Чудо лопата самоделкина. Чудо лопата своими руками

Такая конструкция будет надежной, но не следует во все работы бросаться с чудо лопатой, иначе вы сможете ее сломать, не стоит вспахивать слишком сухой грунт, поберегите инструмент и он вам отплатит долгой службой. Далее предлагаем вашему вниманию обещанные чертежи чудо лопаты которую вы сделаете своими руками .

Чудо лопата самоделкина. Чудо лопата своими руками

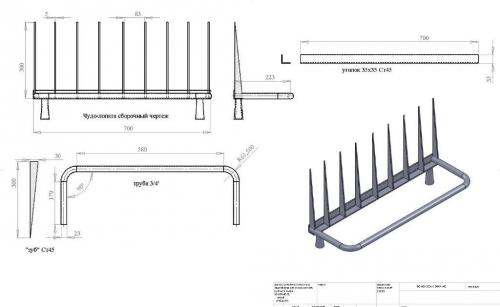

Лопата для ленивых своими руками чертежи

Чудо лопата самоделкина. Чудо лопата своими руками

Лопата для ленивых фото чертежи

Чудо лопата самоделкина. Чудо лопата своими руками

Чудо лопата чертежи

Чудо лопата своими руками

На этом наша статья о Чудо лопате своими руками завершена, наши чертежи скорей всего помогли вам сделать такой интересный агрегат, работайте с ним и помните, что сильные нагрузки вредны не только лопате, но и в первую очередь вам, поэтому больше отдыхайте и до новых встреч на нашем сайте фермер без хлопот !

Легкокоп своими руками: чертежи. Чудо лопата для копки земли своими руками

Чудо лопата своими руками чертежи ее вы найдете у нас в статье. Вы наверное слышали уже о таком приспособлении для дачников как чудо лопата. Если не слышали, или не совсем поняли что это рассказываем. Это такое изобретение которое призвано существенно облегчить труд на огороде. Конечно же с возрастом легче работать не становится, после работы начинает болеть спина, руки, и ноги, и хочется отдохнуть, но что если работы много, а желания или возможностей поменьше? В таких случаях на помощь и приходит чудо лопата, давайте разберемся с чертежами и сделаем ее своими руками дома.

И так, что же из себя представляет данное приспособление? Это опорная рамка к которой крепятся два рыхлителя, главный и второстепенный. Главный рыхлитель это некое подобие наконечника вил, а второстепенный рамка, с штырями, штыри эти должны проходить между наконечников вил. И также имеется опора, с помощью которой вам будет легче копать, ибо вы будете использовать лопату как рычаг, и часть усилий перейдет на эту опору.

Принцип работы лопаты для ленивых прост и гениален. Когда вы начинаете работать лопатой, вы вставляете рамку опоры в землю, таким образом фиксируя ее с помощью ноги. Далее острия похожие на виллы вгоняем в землю, а при помощи вспомогательной рамки поднимающаяся земля сама разбивается на мелкие грудки. И таким образом мы продвигаемся по участку все дальше и дальше, не затрачивая особых усилий.

Какие же еще преимущества вы испытаете при работе с такой ленивой лопатой.

  • Вам не нужно нагибаться, что существенно снимает напряжение со спины.
  • Не требуется применять силу, чтобы поднять грунт на штыке лопаты, так как она стоит на опоре.
  • Не нужно разбивать крупные куски земли, этим займется дополнительная рамка.
  • Широкая линия лопаты позволяет быстрее вскопать участок.

Чудо лопата фото

Конечно же, купить такую лопату для ленивых можно в магазине, она будет стоять дороже нежели обычная, оно и понятно. Поэтому если вы умеете работать со сварочным аппаратом, или имеете знакомых или друзей, которые вам могут помочь, попробуйте сделать чудо лопату своими руками, чертежи мы вам предоставим.

Как сделать чудо лопату своими руками

  1. Пилка для метала.
  2. Дрель для метала.
  3. Сварка.
  4. Стальной каркас или труб, уголок.
  5. Арматура.
  6. Металлический черенок.
  • Первым делом нужно выгнуть уголок, или трубу, чтобы сделать раму для опоры. Выгнуть нужно буквой П. Ножки должны быть длиной около 80 сантиметров, а перекладина около 38 сантиметров.
  • Теперь нужно сделать планку которая будет стоять поперек. В этой планке каждые пять сантиметров с помощью дрели нужно сверлить отверстия,и в них монтируем арматурины, примерно в 20 сантиметров в длину, и с помощью сварочного аппарата нужно их приварить.
  • Теперь нужно сделать главный рыхлитель, для этого нам нужна труба которая будет меньше поперечной на 5 сантиметров, и также как и в прошлом случае, сверлим дырки и вставляем в них арматуру.
  • Теперь нам нужно сделать ушки чтобы на них крепить шарниры которые будут держать конструкцию, сделать ее мы сможем из трубы.

Такая конструкция будет надежной, но не следует во все работы бросаться с чудо лопатой, иначе вы сможете ее сломать, не стоит вспахивать слишком сухой грунт, поберегите инструмент и он вам отплатит долгой службой. Далее предлагаем вашему вниманию обещанные чертежи чудо лопаты которую вы сделаете своими руками .

Чудо лопата для целины. Зачем нужен чудо инвентарь

Чудо лопата для копки обеспечивает качественное рыхление, разбивание крупных комьев земли за счет особенности устройства и качественных материалов, используемых для ее изготовления. При отсутствии культиваторов для решения задачи применяются обычные лопаты, тяпки, грабли. При таком подходе обработка одного земельного участка происходит в несколько этапов с чередованием инструмента.

ЗАКАЗАТЬ культиватор Торнадо

Если купить модернизированный чудо инструмент для работы на земле, процесс пойдет быстрее, легче. Налицо – экономия времени, так как потребуется только однократная обработка участка, причем с меньшими трудозатратами.

Поднимая и разбивая пласт почвы глубиной около 0,2 м, чудо лопата производит качественное вспахивание. Это позволяет обрабатывать участки различного размера, в том числе со сложным неидеальным рельефом и плотным грунтом.

Достоинства чудо инструмента:

  • относительно небольшой размер;
  • не требуется топливо;
  • очевидное удобство хранения;
  • минимизация трудозатрат;
  • снижение времени на обработку участка;
  • доступная стоимость;
  • качественное вспахивание с разбиванием крупных комьев земли;
  • устранение сорных трав с корнями;
  • возможность пользоваться инструментом при сложном рельефе местности;
  • большинство моделей подходят для обработки даже плотного неподготовленного грунта;
  • простота использования;
  • надежность;
  • длительный срок службы;
  • заменяет собой несколько инструментов;
  • возможность покупки в интернет магазине, даже с доставкой.

К сведению! При работе с чудо лопатой необходимо стоять в полный рост.

Источник: https://zelynyjsad.info/novosti/chudo-kopalka-ili-super-lopata-svoimi-rukami-osobennosti-i-varianty-konstrukciy

Чудо-лопата своими руками. Инструкция, как сделать чудо-лопату своими руками

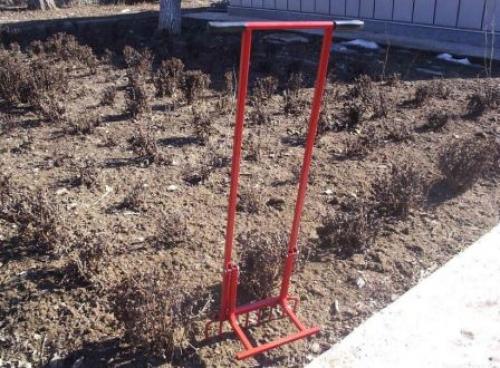

В домашних условиях лучше сделать упрощенную модель, отличающуюся от фабричной полным отсутствием подвижных узлов. При наличии сварочного аппарата лучше всего, конечно, изготовить металлический инвентарь, в противном случае оптимальным решением будет конструкция из пластиковых труб. На болтах собирать рыхлитель нежелательно, поскольку в процессе работы такие соединения будут расшатываться, и гайки придется все время подтягивать. Независимо от того, из пластиковых труб будет приспособление, или из металлических, все равно придется их сваривать, поэтому просто поэтапно рассмотрим процесс, как сделать чудо-лопату своими руками, не заостряя внимание на инструментах.

Как сделать чудо-лопату своими руками - пошаговая схема

Шаг 1: Подготовка деталей

Нам понадобятся два отрезка металлической трубы по 60 сантиметров и столько же по 25. Также потребуется пара уголков (именно треугольных пластин) и 6, 7 либо 8 зубьев от вил, или просто стержни из высокоуглеродистой стали. Если вы намерены делать раму из пластика, то помимо труб нужны 2 уголка и 8, либо 9 тройников, в зависимости от того, будет ли рыхлитель шести или семизубым. Также для вариации из ПВХ могут понадобиться переходники для соединения с металлическими трубами. Рукоятки в любом случае желательно делать стальными, подогнав их соответственно своему росту.

Шаг 2: Сборка рамы

Из металла собрать нужную заготовку будущей конструкции не составит труда, достаточно сделать 4 шва сварочным аппаратом. Другое дело, если вы не умеете работать с этим агрегатом и никогда не брали в руки держак с электродом. Тогда наиболее доступный вариант – ПВХ, благо, заготовки, перечисленные выше, достать не сложно. Сначала с помощью 4 уголков отрезков труб вышеуказанной длины и двух тройников собираем заднюю часть рамы. Для этого к шестидесятисантиметровому куску круглого профиля привариваем по бокам одинаково ориентированные уголки, от которых протянутся боковины по 25 сантиметров. Далее фиксируем на них тройники отвилками вверх, а затем с помощью коротких отрезков еще 2 уголка, которыми замыкаем контур рамы. Теперь передняя ее часть. К последним уголкам также небольшими кусочками трубы привариваем тройники и так продолжаем, пока не соединим их все. Боковые выходы тройников должны смотреть вниз.

Шаг 3: Фиксация зубьев

На металлическую раму навариваем стержни так, чтобы они загибались вперед, так будет проще двигать рабочей частью в грунте. На пластиковой позиционируем точно таким же образом, однако если зубья окажутся тоньше 13 миллиметров в основании, придется их не только вплавлять, но и заливать пустоту в тройниках эпоксидным клеем или автомобильной замазкой на его основе. Но лучше всего, конечно, наварить тонкие стержни на более толстые основания и вплавить в ПВХ.

Читайте еще: Дачный домик 6х4 с мансардой – утепляем чердачный этаж

Шаг 4: Крепеж рукоятей

К металлической раме рукояти привариваем в передней части по углам, дополнительно фиксируя треугольными пластинами (в итоге получится 3 соединения, два торцевых и одно круговым швом). К пластиковой конструкции лучше также крепить стальные рукояти, но только предварительно нарезав на их нижних концах резьбу. К тройникам, боковые выходы которых смотрят вверх, с помощью коротких отрезков привариваем переходники с пластика на металл, и вкручиваем в них трубу диаметром 20 сантиметров. Чудо-лопата готова к работе.

Чудо лопата вакула. Бюджетные модели

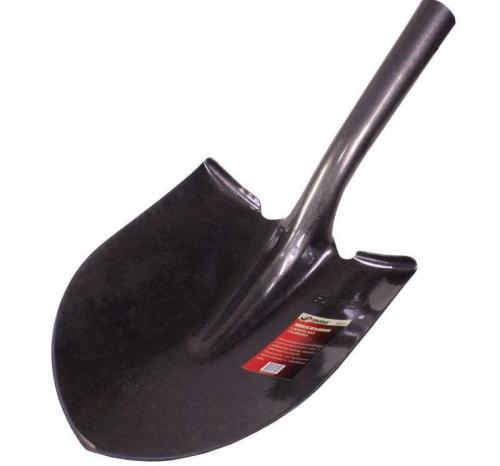

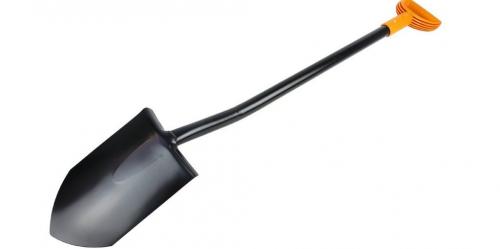

FISKARS Solid 1026686 116 см

Чудо лопата вакула. Бюджетные модели

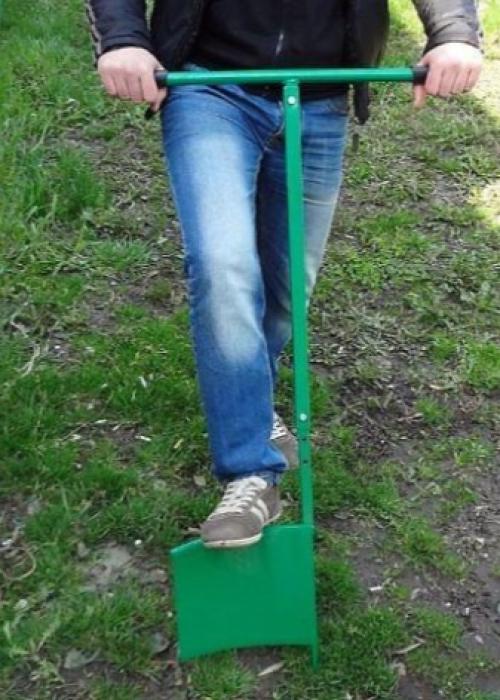

Штыковая лопата — идеальный вариант для перекапывания земли. Имеет удобную рукоятку, которая не нагружает руки даже при длительной работе. Черенок изготовлен из металла, поэтому прослужит длительный период без снижения свойств. Рукоятка изготовлена из нержавеющей стали. Для комфортного использования, ручка покрыта противоскользящим пластиком.

Такой вид лопаты станет идеальным вариантом для перекапывания земли под огород. Также используя инструмент можно выкопать ров или яму. Крепкий материал, который используется для изготовления, позволяет быстро справляться с целиной. Вес изделия составляет 1,89 кг.

FISKARS Solid 1026686 116 см

Достоинства:

  • сталь качественная;
  • ручка удобная;
  • металл толстый.

Недостатки:

  • не выявлено.

Стоимость — 800 рублей.

Лопата самозатачивающаяся садово-огородная

Чудо лопата вакула. Бюджетные модели

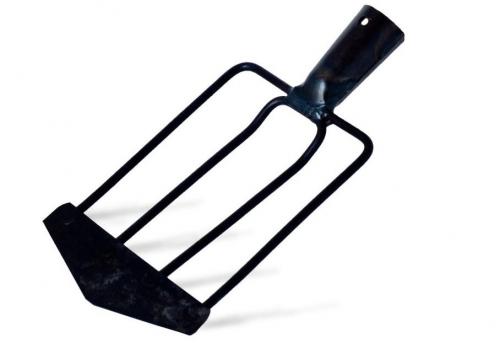

Лопата – вилы идеальный вариант для обработки почвы. Изделие имеет небольшой вес и подходит как для рыхления грунта, так и подготовки участка под грядки. Удобная пластикатовая рукоятка может выдерживать большие нагрузки. Данная модель является идеальным вариантом для посадки и сбора картофеля. Металлические зубья легко справляются со всеми видами грунта. Также с помощью вил можно собирать листья в саду, и убирать сорняки с участка.

Зубья изготовлены из прочной стали, которая выдерживает большие нагрузки и не поддаётся коррозии. Пользователи отмечают, что таким инструментом намного легче перекапывать грунт, чем обычной штыковой лопатой.

Лопата самозатачивающаяся садово-огородная

Достоинства:

  • крепкая конструкция;
  • подходит как для рыхлой, так и плотной почвы;
  • зубья покрыты антикоррозийным веществом.

Недостатки:

  • не режет корни сорной травы.

Стоимость — 550 руб.

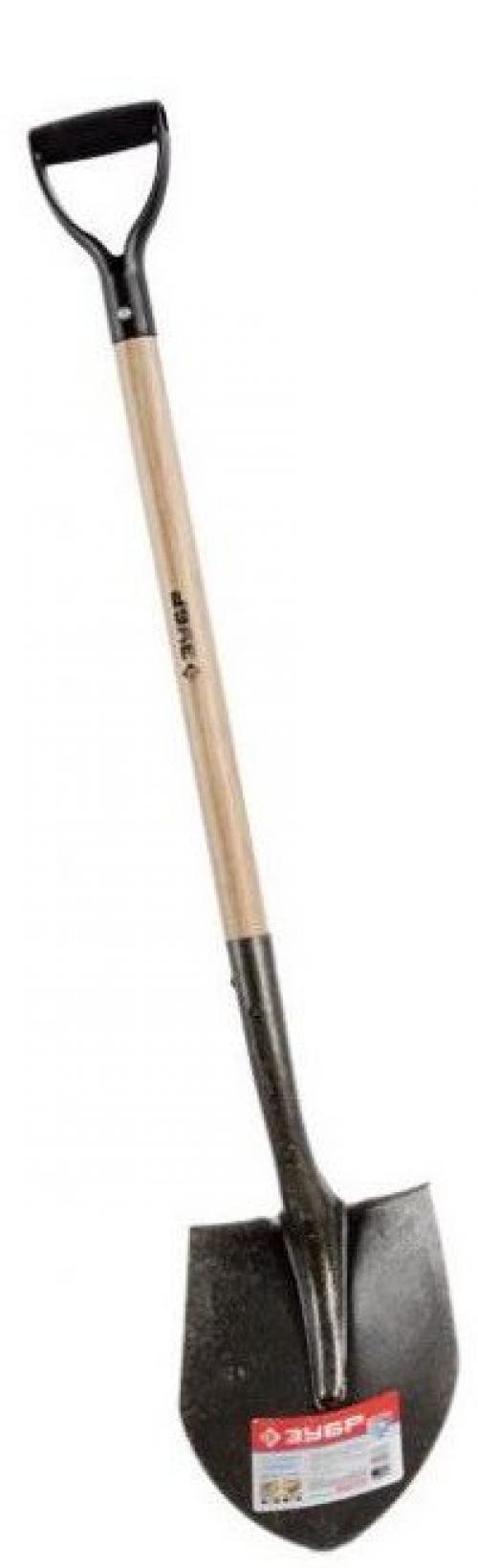

ЗУБР Завидово 4-39505 120 см

Чудо лопата вакула. Бюджетные модели

Данная модель считается одной из бюджетных, отличается высоким качеством. Отличительной особенностью модели выступает наличие гарантии, которую производитель дает свои покупателям. Полотно изготовлено из углеродистой стали. Сверху сталь покрыта специальным средством, которое предотвращает появление сколов и повреждений.

Рукоятка изготовлена из дерева. Металлическая ручка имеет удобные формы для длительной работы. Рабочее полотно заострённое и хорошо врезается в грунт. Производители рекомендуют использовать изделие не только в садоводстве, но и на строительных предприятиях. Удобная форма позволяет грузить сыпучие материалы.

ЗУБР Завидово 4-39505 120 см

Достоинства:

  • удобная конструкция;
  • прочная ручка.

Недостатки:

  • не выявлено.

Стоимость — 550 рублей.

Чудо лопата вакула. Бюджетные модели

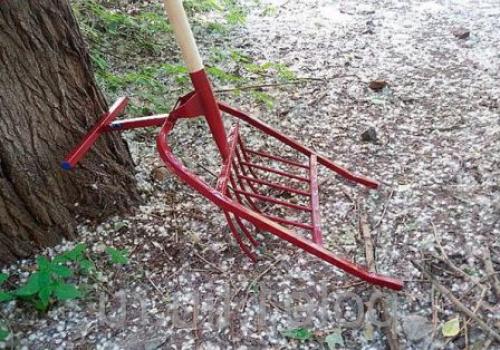

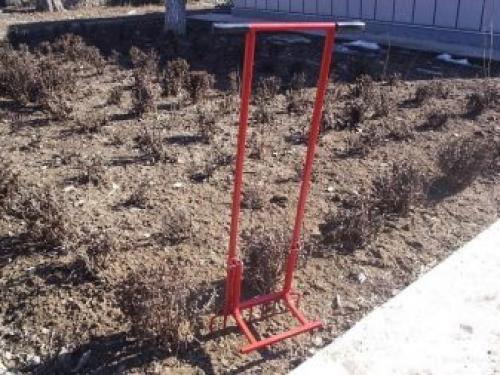

Лопата для ленивых своими руками


Статья не совсем по сезону, но надеюсь будет полезной для тех, кто не только любит повозится на своём дачном участке, но и своими руками сделать что то новое себе в помощь.
Эту самоделку — лопату, у нас в Казахстане называют «лопата для ленивых», откуда пошло такое название наверняка уже никто не вспомнит. Я лично пользуюсь ей уже более 10 лет, и весной, два участка под картошку вскапываю только этой лопатой.
Разницу с обычной лопатой я почувствовал сразу, как только её собрал и попробовал в деле, без всяких усилий вскопал все участки, я уже не говорю о том, что скорость работы повышается в несколько раз за счёт ширины захвата, она составляет 60см.
Такая самодельная лопата будет очень к стати людям пенсионного возраста, но особенно полезна тем, у кого больная спина ( к сожалению не по наслышке знаю что это такое, сам перенёс операцию на позвоночнике).

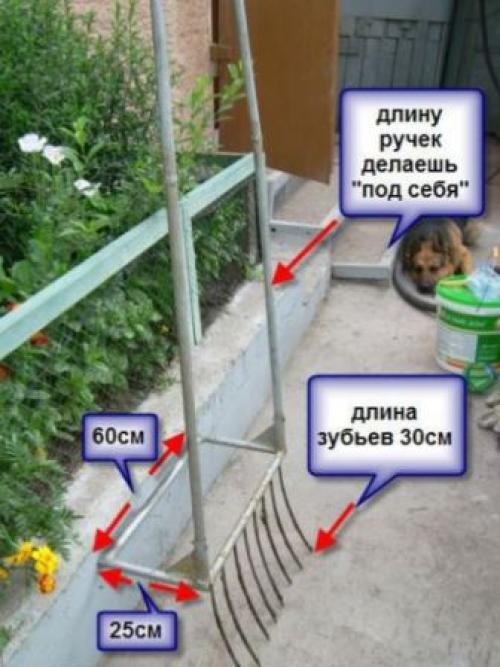

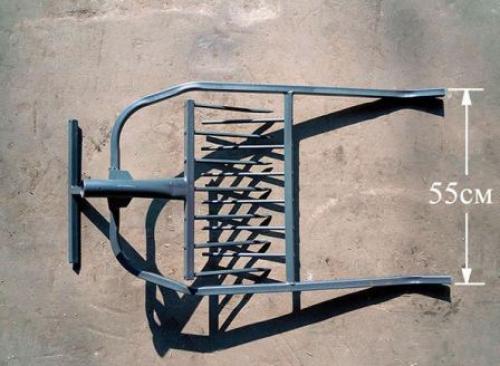

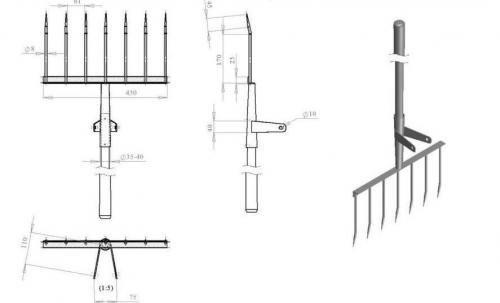

Вот «чертеж» с размерами лопаты, тут все понятно
Для сборки ленивой лопаты нам нужны будут:
— трубки на 15мм,
— «болгарка»,
— прут на 8-10мм из высокоуглеродистой стали,
— сварочный аппарат,
— ну и естественно ваше желание.
Из всего перечисленного самым дефицитным наверно будет прут, у нас в шахте он идёт в трубах проветривания, а заменить его можно зубьями с обыкновенных вил.

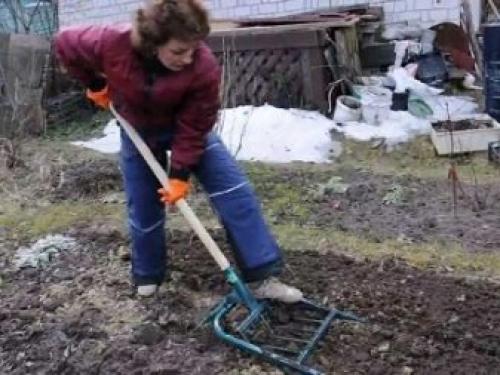

Как работать с лопатой, показал в ролике, только прошу сильно не критиковать, была уже середина лета и меня попросили снять ролик на эту тему.
Поверьте мне на слово, каждую весну я с такой же лёгкостью перекапываю все участки.

Самодельная лопата для копки огорода. Виды

Классический вариант представляет собой устройство, в котором на металлической панели расположены «вилы», прикрепленные к ней с помощью шарнирных соединений. Совершаются поступательно-вращательные движения: заостренные прутья погружаются в землю, вскапывая ее. Когда «вилы» вытаскивают из грунта, остаются комки, которые дополнительно приходится разбивать граблями.

Самодельная лопата для копки огорода. Виды

Самодельная лопата для копки огорода. Виды

Усовершенствованные лопаты-рыхлители – это модели, в которых предусмотрен вспомогательный элемент в виде поперечной перекладины , на которую приварены такие же заостренные штыри, как и на основной детали. «Вилы» погружаются и выходят из земли, проходя через зазоры между прутьями поперечины, дробя крупные комки на мелкую фракцию. Корни травы цепляются за штыри, их остается только вытащить на поверхность.

Известные модификации – «Пахарь» и «Крот». Первая имеет длину рыхлящих штыков, достигающую 10-15 см, вторая – 25 см. Последний вариант удобен тем, что глубоко вспахивает грунт, цепляя в межсезонье слой замерзающей земли.

Самодельная лопата для копки огорода. Виды

Самодельная лопата для копки огорода. Виды

Кроме «Крота» и «Пахаря», известна модель «Вятский пахарь», чертеж которой был разработан монахом отцом Геннадием. Из-за состояния здоровья священнослужителю очень тяжело давались работы на приусадебном участке. Он придумал удобную и простую чудо-лопату. Для ее изготовления требуется минимум деталей, а производительность инструмента превосходит все ожидания. На металлическую трубу слева или справа (зависит от того, для левши или правши она сделана) прикреплена дугообразная стальная пластина (в самодельных устройствах вместо нее можно использовать основную часть штыковой лопаты).

Самодельная лопата для копки огорода. Виды

На конце трубы расположен штырь, который погружает пластину на глубину вскапываемого грунта. Затем совершается вращательное движение, ком земли лопатой легко откидывается в сторону. Если вскапывать участок, делая шаги по прямой линии назад, остается ровная борозда. В ней оставляют картофельные клубни, семена корнеплодов. Когда огородник начнет обрабатывать следующий ряд, то свежий грунт ровно ляжет в борозду, вскопанную ранее. Самодельная лопата отца Геннадия была взята за основу похожих моделей, которые сейчас выпускают известные производители. Учитывая физические особенности человека и состояние его здоровья, несложно подобрать подходящий вариант чудо-лопаты.

Самодельная лопата для копки огорода. Виды

Самодельная лопата для копки огорода. Виды
