Фундамент монолитная плита под дом из ЖБИ: полное руководство по строительству

Для участков с пучинистыми или слабонесущими грунтами, с высоким УГВ стоит отдать предпочтение строительству плитного основания. Этот вид конструкции обладает предельно возможной надежностью, а при соблюдении пошаговой инструкции монтажа его можно изготовить самостоятельно. В нашей статье мы расскажем, как правильно залить монолитную плиту фундамента под дом своими руками, из каких слоев она состоит, о порядке выполнения расчетов и проведения монтажных работ.

Устройство фундаментной плиты

Данное основание не нуждается в глубоком залегании, скорее наоборот — его «плавающие» свойства и несущая способность будут выше при близости к поверхности земли. Морозное пучение не сможет повредить конструкции — основание вместе с домом будет «плавать» при подвижках. Это станет возможным, если схема устройства фундамента плиты для частного дома точно соответствует технологическим требованиям и имеет следующее строение:

Дно котлована с плотно утрамбованным грунтом.
Прослойка из геотекстиля, предотвращающая размытие или заиливание «подушки» при повышенной влажности почвы, полностью исключающая проникновение грунтовой влаги из нижних уровней.
«Подушка» из песка и гравия: они засыпаются послойно или могут быть в виде песчано-гравийной смеси. Материал во время засыпки увлажняют для лучшего уплотнения.
Подбетонка или бетонная подготовка — это цементный раствор (пласт 10 см), который заливают для выравнивания поверхности под основную плиту и с целью исключения риска повреждения гидроизоляционной прослойки щебеночными частицами.
Гидроизоляция, которую чаще всего делают из рулонных материалов с полимер-битумной основой, уложенных в 2 уровня внахлест.
Утеплительная прослойка — экструдированный пенополистирол.
Армирующий каркас, состоящий из 2-3 уровней. Каждый сделан из стальной рифленой арматуры, уложенной перпендикулярно друг другу, и скрепленной с другими решетками с помощью соединительных элементов (лягушек).
Бетонная монолитно залитая плита.

Это основная схема, которую используют чаще всего. Иногда вносятся дополнения: делают не один, а несколько прокладок из геотекстиля (между слоями «подушки») для лучшего армирования «пирога».

Связанные вопросы и ответы:

Вопрос 1: Какие преимущества использования монолитной плиты в качестве фундамента для дома из ЖБИ

Монолитная плита как фундамент для дома из ЖБИ имеет несколько преимуществ. Во-первых, она обеспечивает равномерное распределение нагрузки от здания на грунт, что особенно важно для тяжелых конструкций, таких как дома из железобетона. Во-вторых, такая плита обладает высокой прочностью и устойчивостью к деформациям, что делает ее идеальной для нестабильных или пучинистых грунтов. Благодаря сплошной структуре, монолитная плита предотвращает образование трещин и обеспечивает долговечность фундамента. Кроме того, она может использоваться как черновой пол, что упрощает дальнейшее строительство и отделочные работы.

Вопрос 2: Каковы основные этапы строительства монолитной плиты

Строительство монолитной плиты включает несколько этапов. Сначала проводится подготовка участка: очистка территории, планировка и выравнивание грунта. Далее выполняется разметка согласно проекту. После этого сооружается опалубка, которая определяет форму будущей плиты. Следующий этап – армирование, где устанавливаются стальные сетки или каркасы для обеспечения прочности бетона. Затем производится бетонирование – заливка бетонной смеси в опалубку. По завершении бетонирования плита оставляется для созревания и набора прочности под влажной пленкой или при регулярном увлажнении.

Вопрос 3: Как определить толщину монолитной плиты для дома из ЖБИ

Толщина монолитной плиты определяется на основании расчетов, учитывающих вес здания, характеристики грунта и климатические условия. Обычно толщина плиты варьируется от 20 до 40 сантиметров. Для легких построек может хватить 20 сантиметров, тогда как для тяжелых домов из железобетона требуется большая толщина. Также важен уровень грунтовых вод и глубина промерзания почвы – плита должна быть достаточно толстой, чтобы не подвергаться воздействию низких температур.

Вопрос 4: Какие расчеты необходимы для проектирования монолитной плиты

Проектирование монолитной плиты требует conducting several calculations. First, the load-bearing capacity of the soil is determined to ensure the foundation can withstand the weight of the building. Then, the required thickness and reinforcement of the slab are calculated based on the expected loads and soil conditions. Additionally, the foundation's ability to resist frost heave and other environmental factors is considered. These calculations are typically performed by structural engineers using specialized software and building codes.

Вопрос 5: Какие материалы используются для армирования монолитной плиты

Для армирования монолитной плиты обычно используют стальную арматуру, такую как стальные сетки или каркасы. The steel reinforcement provides tensile strength to the concrete, which is essential for withstanding stresses and loads. Sometimes, fiber-reinforced polymer (FRP) materials are used as an alternative to steel, offering corrosion resistance and lighter weight. However, steel remains the most common choice due to its high strength and cost-effectiveness.

Вопрос 6: Сколько времени занимает строительство монолитной плиты

Время строительства монолитной плиты зависит от размера фундамента, погодных условий и скорости работы строительной бригады. Typically, the construction process takes several weeks. The concrete needs time to cure and gain strength, which can take about 28 days for standard concrete. However, with the use of accelerated curing techniques, this time can be reduced. Other factors, such as the complexity of the foundation design and the availability of materials, also influence the overall duration.

Вопрос 7: Какие ошибки могут возникнуть при строительстве монолитной плиты

При строительстве монолитной плиты могут возникнуть различные ошибки. One common mistake is insufficient preparation of the base, which can lead to uneven settling of the slab. Another error is inadequate reinforcement, which can result in cracking and weakening of the foundation. Improper concrete mixing or placement can also affect the strength and durability of the slab. Additionally, neglecting to properly cure the concrete can slow down the strengthening process and reduce the quality of the foundation.

Вопрос 8: Как монолитная плита сравнится с другими типами фундаментов, такими как ленточный или свайно-ростверковый

Монолитная плита имеет свои преимущества и недостатки по сравнению с другими типами фундаментов. По сравнению с ленточным фундаментом, она обеспечивает более равномерное распределение нагрузки и лучше подходит для нестабильных грунтов. Однако она может быть более дорогой и трудоемкой в строительстве. Свайно-ростверковый фундамент, с другой стороны, более экономичен для легких построек, но для тяжелых домов из ЖБИ монолитная плита является более надежным выбором. Также, в отличие от ленточного фундамента, монолитная плита может служить основанием для пола, что упрощает дальнейшее строительство.

Зачем нужна монолитная плита под дом из ЖБИ

Существует два плитных типа фундамента, которые различаются по технологии исполнения — речь о сборной и монолитной плите.

В первом случае на подготовленной территории монтируются железобетонные плиты. Для выравнивания полученной поверхности и в качестве связующего элемента применяется цементно-песчаная стяжка. Готовая конструкция не отличается большими несущими характеристиками, но достаточно простая в обустройстве. Ее нередко применяют для легких построек (например, летних террас) или при строительстве на скальных грунтах.

Монолитная плита предполагает заливку бетонного раствора для создания целостного блока. Такой вариант фундамента считается более прочным и надежным, он не имеет серьезных недостатков и может применяться практически без ограничений.

Также выделяют несколько разновидностей плитных оснований по профилю:

Коробчатый фундамент . Вариант, который используется при строительстве дома с цокольным этажом и бетонным перекрытием на первом этаже. Плита может быть как сборной, так и монолитной.
Ребристая плита . При использовании такого варианта обязательным становится наличие ребер жесткости. При применении монолитной технологии дополнительно роются траншеи для создания ребер. Для сборной плиты все несколько проще – достаточно монтировать ребристые железобетонные плиты. Наличие дополнительных ребер жесткости позволяет сделать конструкцию более прочной и уменьшить требуемую толщину фундамента.
Сплошная плита . В этом случае поверхность фундамента выполняет роль чернового пола первого этажа. Цокольный этаж в здании отсутствует. В качестве основы служит монолитная или сборная плита.

В последние годы большой популярностью стала пользоваться одна из модификаций плитного фундамента под дом — утепленная «шведская плита» (УШП). Такое решение представляет собой монолитный фундамент мелкого заложения, в котором конструкция окружена слоем теплоизоляции. Кроме этого, нередко в саму плиту встраивается система теплого пола (стандартно она устанавливается в стяжку).

В большинстве случаев УШП используется для малоэтажного строительства, преимущественно на равнинных участках. При обустройстве такого основания используется стандартный «пирог», включающий в себя уплотненный грунт, подушку и другие необходимые элементы. Особенность заключается в укладке слоя утеплителя на утрамбованной подушке. Все коммуникации дома также располагаются под теплоизоляционным слоем.

Использование утепленной «шведской плиты» позволяет снизить затраты на обустройство фундамента и сократить сроки строительных работ за счет параллельной укладки коммуникационных систем.

Но основное преимущество такого типа плитного основания заключается в наличии теплоизоляционного слоя. За счет этого удается обеспечить лучшую энергоэффективность здания и сократить расходы на отопление в осенне-зимний период.

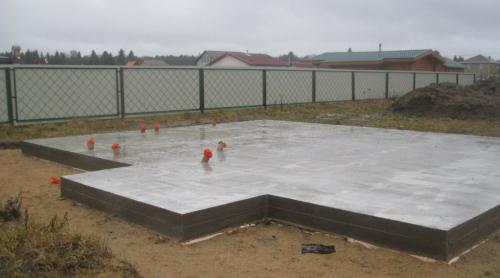

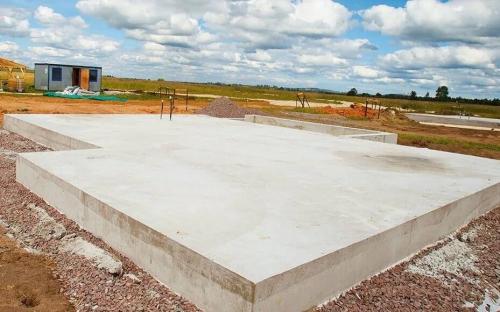

Какие особенности имеет монолитная плита как фундамент для дома из ЖБИ

Монолитная плита под фундамент — это универсальное решение для несущих конструкций. Она подходит как для промышленных объектов, так и для загородных домов.
Благодаря своим особенностям, такая плита может использоваться на сложных грунтах, включая водонасыщенные, подвижные почвы, склонные к переувлажнению и морозному пучению.

Если вы планируете строительство дома, обратите внимание на монолитный фундамент. Это отличный выбор, особенно если на вашем участке есть проблемы с грунтовыми водами. Монолитный фундамент обеспечит надёжную основу для вашего жилого строения и прослужит вам долгие годы.

Опытные профессионалы знают, что монолитная несущая конструкция – верное решение, когда на участке грунт следующего типа:

насыпной;
водонасыщенный;
глинистый или суглинистый;
супесь (мелкопесчаный, пылевой);
торфяники (слабый несущий грунт).

Важно помнить, что монолитный фундамент не рекомендуется использовать на участках с толстым слоем почвы или ила. Также этот тип фундамента не подходит для регионов, где высока вероятность оползней.

Монолитный фундамент – это универсальное решение для строительства. Он представляет собой цельную плиту, неразрывно связанную с армирующим каркасом и бетоном. Особенностью такой конструкции является то, что она охватывает всю площадь дома. Благодаря этому фундамент обладает высокой устойчивостью и способен выдерживать небольшие движения почвы.

Благодаря этой особенности, которой нет у других типов несущих основ, монолитный фундамент является очень надёжным. Он будет служить в неизменном виде долгие годы, даже если нагрузка на него будет большой, а грунт на участке — низкоплотным.

Какить расчет толщины монолитной плиты для дома из ЖБИ

Монолитный фундамент в виде плиты представляет собой массивную железобетонную конструкцию, не требующую заглубления в грунт в отличие от остальных типов.

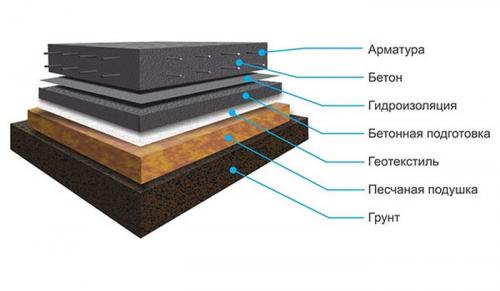

Рисунок 1. Конструктивная схема классического плитного основания

Классический «пирог» такого основания состоит из таких конструктивных элементов:

Уплотненный грунт – хорошо утрамбованное дно котлована (обычно земляные работы предполагают только снятие верхнего плодородного слоя почвы).
Подушка – традиционно делается из песка либо его смеси с щебнем или гравием. Она служит для гашения вибраций и минимизирует воздействующие снизу на основание нагрузки, а также для отведения грунтовых вод.
Полотно геотекстиля – чаще применяется дорнит, который защищает подушки от заиливания и армирует ее. Дополнительно может укладываться между слоями песка и щебня для повышения прочностных характеристик.
Бетонная подготовка – называется еще выравнивающим слоем. Выполняется из бетона, толщина обычно не превышает 50 мм. Служит для более качественной гидроизоляции и правильной установки армирующего каркаса.
Гидроизоляционный слой – водонепроницаемая мембрана защищает фундамент от капиллярного подсоса влаги. Классический материал – рулонные битумные холсты, укладываемые в несколько слоев.
Армирующий каркас – обеспечивает высокую несущую способность основания и устойчивость к изгибающим нагрузкам, предупреждая растрескивание бетона.
Бетонная основа – непосредственно основание, толщина которого определяется в зависимости от предполагаемых нагрузок, высоты здания и используемых стеновых материалов.

Какие материалы необходимы для строительства монолитной плиты

Устройство фундаментной плиты

Дно котлована с плотно утрамбованным грунтом.
Прослойка из геотекстиля, предотвращающая размытие или заиливание «подушки» при повышенной влажности почвы, полностью исключающая проникновение грунтовой влаги из нижних уровней.
«Подушка» из песка и гравия: они засыпаются послойно или могут быть в виде песчано-гравийной смеси. Материал во время засыпки увлажняют для лучшего уплотнения.
Подбетонка или бетонная подготовка — это цементный раствор (пласт 10 см), который заливают для выравнивания поверхности под основную плиту и с целью исключения риска повреждения гидроизоляционной прослойки щебеночными частицами.
Гидроизоляция, которую чаще всего делают из рулонных материалов с полимер-битумной основой, уложенных в 2 уровня внахлест.
Утеплительная прослойка — экструдированный пенополистирол.
Армирующий каркас, состоящий из 2-3 уровней. Каждый сделан из стальной рифленой арматуры, уложенной перпендикулярно друг другу, и скрепленной с другими решетками с помощью соединительных элементов (лягушек).
Бетонная монолитно залитая плита.

Как правильно подготовить площадку для заливки монолитной плиты

Армирование монолитного плитного фундамента

Фундамент — это строительная конструкция, нижняя часть здания, которая передает нагрузку от стен и других конструкций на грунт. Фундамент выполняет следующие функции:

Распределяет вес здания на грунт таким образом, чтобы он (фундамент) не деформировался под воздействием нагрузки.
Предотвращает деформацию здания под воздействием внешних сил, таких как сейсмические вибрации, изменения влажности и температуры грунта.
Изолирует здание от влаги и холода.

В строительстве используются фундаменты различных типов:

ленточные ;
свайные;
плитные;
комбинированные.

Выбор подходящего типа фундамента зависит от различных факторов:

тип грунта;
уровень грунтовых вод;
размер и тип здания;
рельеф местности
климатические условия;
финансовые возможности.

Фундамент подвергается следующим видам нагрузок:

Сжатие : Вес здания оказывает нагрузку на фундамент, вызывая сжатие материала. Эта вертикальная нагрузка возникает из-за массы и распределения нагрузки на здание.
Разрыв : Зимой, при замерзании грунта, возникает давление, которое неравномерно сжимает стенки фундамента и стремится поднять его вверх. Это может привести к возникновению напряжений и деформаций в фундаменте.
Излом/сдвиг : Горизонтальные движения грунта в результате замерзания также оказывает нагрузку на фундамент. Зимой это может проявляться как излом или сдвиг фундамента из-за горизонтальных сил, вызванных замерзанием грунта. Летом водонасыщенные или слабые грунты также могут вызывать сдвиг фундамента.

Что необходимо учитывать при армировании плитного фундамента?

Монолитные плитные фундаменты применяются на грунтах с низкой несущей способностью, а также районов с повышенным уровнем грунтовых вод.

Бетон способен выдерживать высокие нагрузки на сжатие, но не может выдерживать нагрузки на изгиб и растяжение.

Для предотвращения разрушения плитного фундамента под воздействием нагрузок его необходимо армировать (усилить).

Армирование позволяет равномерно распределить нагрузки по всей железобетонной конструкции и предотвратить возникновение трещин и разрушения конструкции.

В качестве материала для армирования, повышающего прочность конструкции, используется композитная или стальная рифленая строительная арматура .

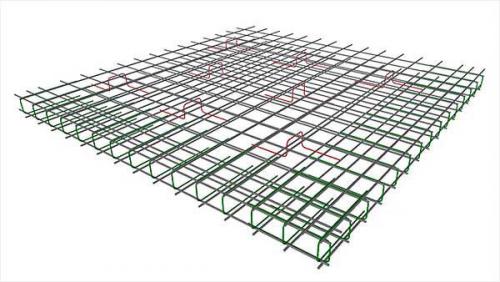

Для армирования плитных фундаментов используются, так называемые, арматурные сетки и пространственные арматурные каркасы. Ниже на рисунке приведена их схемы.

Основную «работу», связанную с компенсацией и распределением нагрузок, выполняет продольные стержни арматуры.

Рабочая продольная арматура — это тип арматуры, применяемой в железобетонных конструкциях для усиления и обеспечения прочности в продольном направлении. Она предназначена для принятия и передачи продольных нагрузок, которые возникают в конструкции в результате веса, нагрузок от строения или внешних сил.

Цель рабочей продольной арматуры — предотвратить разрушение или деформацию конструкции под действием продольных нагрузок. Она принимает напряжения, вызванные растяжением, сжатием или изгибом, и перераспределяет их по всей конструкции, повышая ее прочность и устойчивость.

Прутья арматуры связывают вязальной проволокой диаметром от 1,2 до 2 мм.

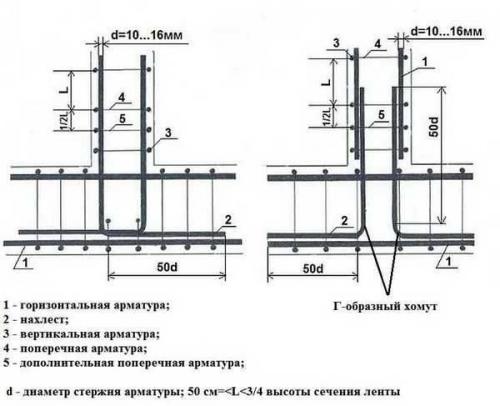

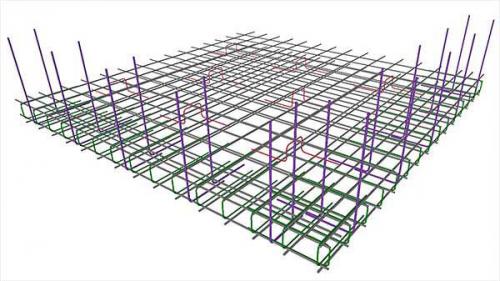

Хомуты необходимы для соединения арматурных сеток в единую конструкцию.

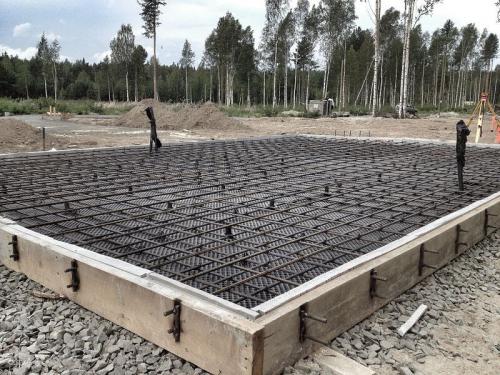

При монтаже арматурного каркаса важно следить за тем, чтобы он был полностью погружены в бетон. Чтобы защитить арматуру от воздействия внешних факторов достаточно 30-50 мм бетонного слоя со всех сторон. Для формирования защитного слоя определенной толщины удобно использовать пластиковые фиксаторы .

Если длины арматурного стержня не хватает на всю длину фундамента, применяют стыковку с нахлестом. Перекрытие стержней должно составлять не менее 20 диаметров используемого прутка, но не менее 25 см. Прямое соединение прутьев не допускается.

10.

Порядок работ по армированию бетонной плиты:

Очищается площадка, и производится разметка.
Выкапывают котлован нужного размера.
Формируют дренажную систему.
Засыпают и уплотняют основу из песка с гравием.

11.

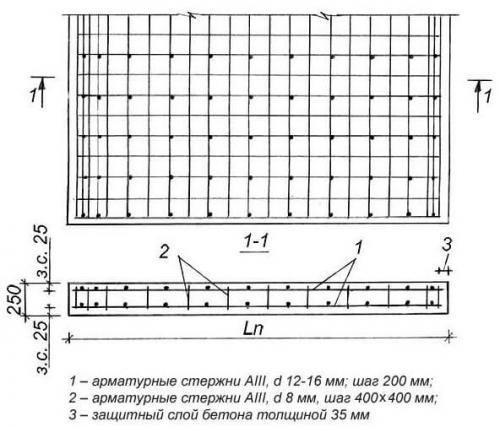

Центральная часть плиты армируется сеткой, которая имеет постоянный размер ячейки. Шаг прутьев в обоих направлениях должен быть одинаковым. Важно учитывать, что в соответствии с требованиями СП «Бетонные и железобетонные конструкции» расстояние между стержнями не должно превышать толщину плиты более чем в 1,5 раза . В зависимости от расчетной нагрузки, рекомендуется выбирать шаг в диапазоне от 200 до 400 мм. Например, для кирпичных домов подойдет шаг арматуры 200 мм, а для более легких каркасных конструкций можно укладывать стержни реже.

Какие этапы строительства монолитной плиты под дом из ЖБИ

Монолитная плита перекрытия – это один из самых распространенных строительных элементов, используемый практически во всех технологиях строительства. Более того, сама история монолитной техники начиналась именно с них . Причин множество – от высокой надежности (плиты выдерживают взрыв бытового газа и не складываются в течение минимум двух часов) и долговечности (более 100 лет) до оперативности и простоты их изготовления.

Но все преимущества можно свести на «нет», допустив досадные ошибки, которые легко могут привести к разрушению опалубки . Остановимся на самых распространенных.

Ошибки в расчетах или работа «на глазок»

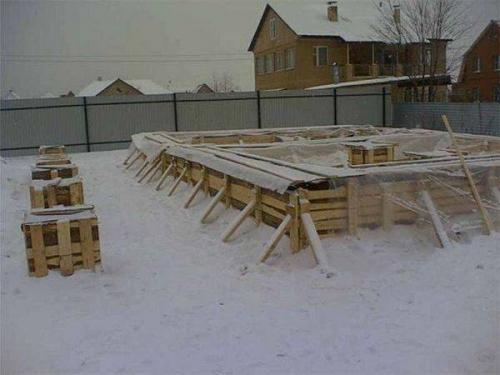

Монолитные перекрытия производятся при помощи специальной опалубки. Она удобна, функциональна, в некоторых случаях может регулироваться по высоте и очень надежна. Но даже самая качественная оснастка может разрушиться, если превысить предельно допустимые на нее нагрузки.

Для правильного монтажа существует специальная таблица, в которой сказано, с каким шагом ставить стойки и как расставлять второстепенные балки в зависимости от толщины плиты. Учитывается также и высота опор – чем они выше, тем тоньше должен быть заливаемый слой. Подобные нормативы есть у каждого вида опалубки, и соответствующая документация сопровождает любой ее комплект. Кроме того, взять опалубку в аренду у профессионалов , они также помогут с расчетами.

Использование самодельной опалубки

Минимизация строительных затрат – стремление оправданное. Но использование самодельной опалубки, собранной из «того, что было», нередко оборачивается серьезными проблемами и существенными затратами на их устранение. Самодельная опалубка имеет право на существование, но только при условии высокого профессионализма мастеров, наличия у них соответствующего опыта и опять-таки грамотных расчетов.

Изготовление бетона самостоятельно

Перекрытие – это монолитный элемент, нуждающийся в большом количестве бетона. Изготовить нужное его количество на стройплощадке за один раз практически невозможно. В итоге будут перерывы между замесами, что приведет к отсутствию целостности у плиты и, как следствие, снижению ее эксплуатационных характеристик.

Экономия на вибрировании бетона

После заливки смеси обязательно нужно удалить из нее воздух. Для этого используется глубинный вибратор и виброрейка. Если их не применять, в готовой плите появятся «раковины» и пустоты. Это негативно сказывается не только на эстетики, но и на прочностных характеристиках монолитного элемента.

Недоуход и преждевременная распалубка

Первую неделю после заливки перекрытие нужно обязательно смачивать водой. Это предотвращает пересыхание и растрескивание поверхности. Летом опалубку снимают через неделю, зимой этот период увеличивается в зависимости от погоды. Полностью нагружать перекрытия можно не ранее чем через 28 дней после заливки. Игнорирование сроков также может негативно сказаться на качестве монолитного перекрытия.

Как обеспечить армирование монолитной плиты для надежности

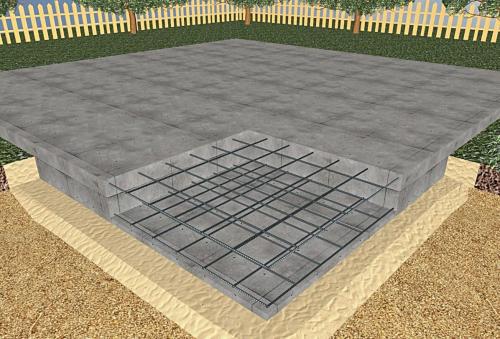

Монолитный фундамент представляет собой сплошную железобетонную плиту, на которой строится дом. Она не создает значительной нагрузки на грунт, так как из-за большой площади удельное давление относительно невысокое.

Бетонная подушка вместе с домом свободно перемещается на поверхности грунта при его подвижках, жесткости плиты вполне хватает для обеспечения ровного и надежного основания постройки.

При строительстве выкапывают небольшой котлован — в большинстве случает просто удаляют верхний слой почвы. Затем создают слой песчаной засыпки, выравнивают и уплотняют ее, укладывают слой геотекстиля.

Поверх кладут утеплитель (в основном, специализированный пенополистирол), устанавливают опалубку и арматурный каркас. После этого заливают бетон и выдерживают плиту до набора технологической прочности.

В результате образуется прочное, утепленное основание, готовое к принятию нагрузок от постройки и устойчивое к воздействиям грунта.

Достоинства и недостатки

К достоинствам монолитного основания относят:

Возможность строить дома на слабонесущих, пучинистых или обводненных грунтах.
Высокая несущая способность плиты позволяет строить достаточно крупные и тяжелые здания.
При правильном армировании плита способна противостоять всем воздействиям, которые могут возникать и исчезать внезапно. Все подвижки грунта воспринимаются достаточно легко, плита «плавает» на поверхности почвы словно плот.
Конструкция плиты проста, что позволяет избегать серьезных ошибок при строительстве.
Создание плиты сразу образует пол 1 этажа, что существенно упрощает дальнейшие работы.

Приверженцы этой технологии утверждают, что недостатков у монолитного фундамента нет.

Это не совсем верно:

Плита не позволяет иметь подвальное помещение.
Возможность ремонта основания практически отсутствует.
Расход строительных материалов и объемы земляных работ весьма высоки.
Стоимость такого фундамента весьма высока, что является дним из основных ограничивающих факторов.

Недостатки не слишком принципиальные, поскольку условия, в которых используется монолитная плита, чаще всего не годятся для альтернативных вариантов.

Разновидности

Существует несколько разновидностей плитного основания:

Сборная плита. Состоит из готовых Ж/Б плит, уложенных на подготовленную площадку.
Монолитная плита, которую заливают прямо на площадке.

По типу конструкции различают:

Сплошная плита. Используется для построек относительно легких и небольших.
Ребристая плита. Подошва такого основания имеет ребра жесткости, которые прочно закрепляют опорную конструкцию в грунте, не позволяя перемещаться по горизонтали. Кроме того, наличие ребер способствует более равномерному распределению нагрузок от веса постройки.
Коробка. Тип плиты, в которой пол первого этажа представляет собой отдельное перекрытие, а поверхность плиты образует цокольное помещение.

ОБРАТИТЕ ВНИМАНИЕ!
Плитные основания не популярны в нашей стране из-за больших расходов на строительство, поэтому конструкционные вопросы пока отработаны слабо.
